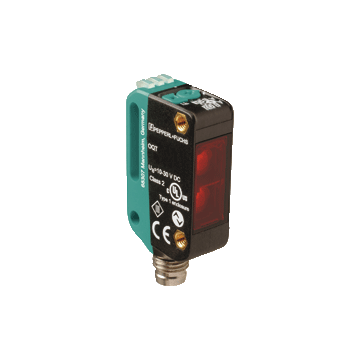

OQT150-R100-2EP-IO-V31 - 267075-100150

Czujnik optyczny odbiciowy z triangulacją (Sbr) firmy Pepperl+Fuchs, zakres 20 ... 150 mm, światło czerwone, zasilanie 10 ... 30 V DC, konektor M8-4pin, 2 wyjścia uniwersalne Push-Pull, 217 Hz, -40 ... 60 ° C, IP67 / IP68 / IP69K

OQT150-R100-2EP-IO-V31 - 267075-100150

Dodaj do porównania Usuń z porównania

595,85 zł

732,90 zł z podatkiem VAT

Dostępny na magazynie (5 szt.)
Wysyłka w ciągu 24-48h
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry Triangulation sensor (SbR) OQT150-R100-2EP-IO-V31
  • Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
  • Technologia Multi Pixel (MPT) - elastyczność i możliwości dostosowania
  • Zmniejszenie różnorodności urządzeń - kilka punktów przełączania w obrębie jednego czujnika
  • Niezawodne wykrywanie wszystkich powierzchni, niezależnie od koloru i struktury
  • Niska wrażliwość na kolor docelowy
  • IO-Link interface for service and process data

Opis produktu
Przełączający Czujnik odbicowy z rdzeniem pomiarowym, zasięg wykrywania 150 mm, światło czerwone, IO-Link, 2 x wyjście push-pull, wtyczka M8
Ogólne specyfikacje
Zasięg wykrywania 5 ... 150 mm
Minimalny zakres wykrywania 5 ... 20 mm
Maksymalny zasięg wykrywania 5 ... 150 mm
Zakres regulacji 20 ... 150 mm
Cel referencyjny standardowy biały, 100 mm x 100 mm
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone
Etykietowanie grup ryzyka LED grupa zwolniona
Black-white difference (6 %/90 %) < 5 % przy 150 mm
Średnica plamki świetlnej około 10 mm przy odległości 150 mm
Opening angle około 4 °
Limit światła otoczenia EN 60947-5-2 : 30000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF d 600 a
Czas misji (T M ) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona: ciągłe świecenie - zasilanie włączone
miganie (4 Hz) - zwarcie
miganie z krótką przerwą (1 Hz) - tryb IO-Link
Wskaźnik funkcji Żółta dioda LED:
ciągłe włączenie - przełącznik wyjścia aktywny
ciągłe wyłączenie - przełącznik wyjścia nieaktywny
Elementy sterujące Klucz Teach-In
Elementy sterujące 5-stopniowy przełącznik obrotowy do wyboru trybów pracy
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Sinusoida max. 10%
Prąd zasilania bez obciążenia < 25 mA przy napięciu zasilania 24 V.
Klasa ochrony III
Interfejs
Typ interfejsu IO-Link (przez C / Q = styk 4)
IO-Link revision 1.1
Profil urządzenia Inteligentny czujnik
Identyfikator urzadzenia 0x110801 (1116161)
Szybkość transmisji COM2 (38.4 kBit/s)
Min. czas cyklu 2,3 ms
Szerokość danych procesowych Dane procesowe wejście 2 Bit
Dane procesowe wyjście 2 Bit
Obsługa trybu SIO tak
Kompatybilny typ portu głównego A
Wyjście
Rodzaj przełączania The default setting is:
C/Q - Pin4: NPN normally open, PNP normally closed, IO-Link
Q2 - Pin2: NPN normally-open, PNP normally-closed
Wyjście sygnału 2 push-pull (4 in 1) outputs, short-circuit protected, reverse polarity protected, overvoltage protected
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Kategoria użytkowania DC-12 and DC-13
Spadek napięcia ≤ 1,5 V DC
Częstotliwość przełączania 217 Hz
Czas odpowiedzi 2,3 ms
Dostosowanie
Interfejs komunikacyjny IEC 61131-9
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Aprobata UL E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1
Warunki otoczenia
Temperatura otoczenia -40 ... 60 ° C (-40 ... 140 ° F)
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 11 mm
Wysokość obudowy 44,5 mm
Głębokość obudowy 21.5 mm
Stopień ochrony IP67 / IP69 / IP69K
Podłączenie Złącze M8 x 1, 4 piny
Materiał
Obudowa PC (poliwęglan)
Twarz optyczna PMMA
Masa około 10 g
System Classcode
ECLASS 13.0 27270916
ECLASS 12.0 27270916
ECLASS 11.0 27270801
ECLASS 10.0.1 27270801
ECLASS 9.0 27270801
ECLASS 8.0 27270801
ECLASS 5.1 27270801
ETIM 9.0 EC001825
ETIM 8.0 EC001825
ETIM 7.0 EC001825
ETIM 6.0 EC001825
ETIM 5.0 EC001825
UNSPSC 12.1 41111613
