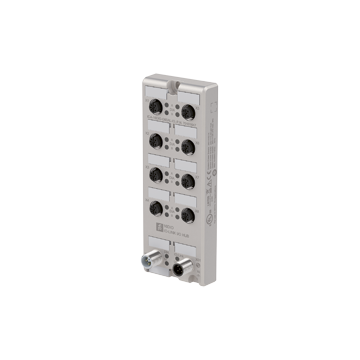

ICA-16DIO-G60AL-IO - 70101647

Koncentrator I/O z interfejsem IO-Link dla 16 cyfrowych wejść/wyjść, producent Pepperl + Fuchs

Kod produktu: ICA-16DIO-G60AL-IO
Oznaczenie producenta: 70101647
Producent: PEPPERL+FUCHS
Kategoria: Akcesoria

Dodaj do porównania

1 155,60 zł

1 421,39 zł z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 1 tydzień gdy dostępny w PF Niemcy

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie

1 tydzień gdy dostępny w PF Niemcy

Gwarancja

Producent

PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry I/O hub ICA-16DIO-G60AL-IO

Solidna metalowa obudowa
Interfejs IO-link dla danych serwisowych i procesowych
Można skonfigurować 16 cyfrowych wejść / wyjść
Poziom logiczny można skonfigurować dla każdego portu
Czas filtrowania można skonfigurować dla każdego portu
Rozszerzenie impulsu można skonfigurować dla każdego portu

Opis produktu
Koncentrator I / O z interfejsem IO-Link dla 16 cyfrowych wejść / wyjść

Ogólne specyfikacje
Numer pliku UL		E223772
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF _d		2111 a
Wskaźniki / środki operacyjne
LED U_AUX		Zielony: napięcie zasilania siłownika OK. Czerwony: napięcie zasilania siłownika < 18 V.
LED IO-Link		Zielony: moduł jest włączony, brak komunikacji Miga na zielono: komunikacja OK Czerwony: przeciążenie linii sygnałowej
LED A		Pomarańczowy: wskaźnik statusu kanału A Czerwony: błąd urządzenia peryferyjnego
LED B		Biały: wskaźnik stanu kanału B Czerwony: błąd urządzenia peryferyjnego
LED U_S		Zielony: napięcie zasilania układu / czujnika OK Czerwony: napięcie zasilania układu / czujnika < 18 V Miga na czerwono: przeciążenie napięcia zasilania czujnika
Specyfikacje elektryczne
Znamionowe napięcie robocze		18 ... 30 V.
Napięcie nominalne		24 V DC
Prąd nominalny		16 A.
Zużycie prądu		typ. 80 mA
Prąd ładowania		max. 16 A na moduł (dla aplikacji UL, maks. 9 A)
Interfejs
Typ interfejsu		IO-Link
Wersja IO-Link		1.1
Profil urządzenia		Identification and Diagnosis - I&D
Identyfikator urzadzenia		0x0F0203 (983555)
Szybkość transmisji		COM3 (230.4 kbits/s)
Min. czas cyklu		2 ms
Szerokość danych procesowych		Wejście 4 bajty Wyjście 4 bajty
Obsługa trybu SIO		nie
Kompatybilny typ portu głównego		A
Wejścia/Wyjścia
Numer / typ		16 cyfrowych wejść / wyjść, konfigurowalne Wejścia: 2-, 3-, 4-przewodowy PNP, DC, zasilanie z U _S Wyjścia: 2-przewodowy PNP, DC, zasilanie z U _L Brak izolacji galwanicznej między U _S i U _L zabezpieczone przed zwarciem
Zasilanie czujnika		MHP-FR: 45 mm MHP-F: 90 mm RL (K) 61-LL: 160 mm MPG6HD: 180 mm
Znamionowy prąd wyjściowy		max. 2 A na kanał (X1 - X8) / 4 A Na port max. 9 A na moduł
Zgodność z dyrektywą
Zgodność elektromagnetyczna
	Dyrektywa 2014/30 / UE	EN 61000-6-2: 2005, EN 61000-6-4: 2007 + A1: 2011
Standardowa zgodność
Stopień ochrony		EN 60529: 2000
Standard Fieldbus		Type 1 zgodny z IEC 61131-2
Emitowane zakłócenia		EN 61000-6-2:2005
Odporność na hałas		EN 61000-6-4:2007+A1:2011
Odporność na wstrząsy		EN 61131-2: 2004
Warunki otoczenia
Temperatura otoczenia		-20 ... 70 ° C (-4 ... 158 ° F)
Temperatura przechowywania		-40 ... 70 ° C (-40 ... 158 ° F)
Wilgotność względna		max. 95%
Wysokość		0 ... 2000 m
Odporność na wstrząsy i uderzenia		50 g, 11 ms, wszystkie osie
Odporność na wibrację		15 g / 5 ... 500 Hz
Stopień zanieczyszczenia		3
Specyfikacja mechaniczna
Stopień ochrony		IP65 / IP67 / IP69K
Podłączenie		Zasilanie M12, kodowanie L IO-Link M12, kodowanie A Wejścia / wyjścia M12, kodowanie A
Materiał
	Łączność	CuSn, pozłacany, CuNi, pozłacany
	Obudowa	Cynkowy odlew ciśnieniowy
	Części z tworzyw sztucznych	ROCZNIE
	Pieczęć	FKM
Masa		400 g
Rodzaj konstrukcji		Obudowa polowa

System	Classcode
ECLASS 13.0	27242604
ECLASS 12.0	27242604
ECLASS 11.0	27242604
ECLASS 10.0.1	27242604
ECLASS 9.0	27242604
ECLASS 8.0	27242604
ECLASS 5.1	27242604
ETIM 9.0	EC001597
ETIM 8.0	EC001597
ETIM 7.0	EC001597
ETIM 6.0	EC001597
ETIM 5.0	EC001597
UNSPSC 12.1	32151705
