ICA-8DIO4M1-G20-IO - 70110940

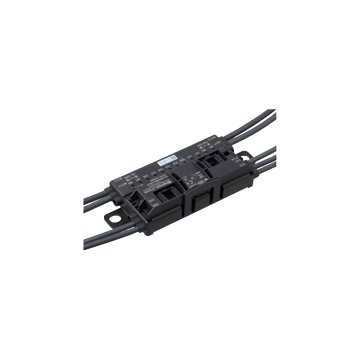

Moduł G20 IO-Link do wejść/wyjść cyfrowych, 8 wejść i 8 wyjść, 4 przyłącza dla silników rolkowych
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry IO-Link motor control module ICA-8DIO4M1-G20-IO
- Wejścia dla czujników 2- i 3-przewodowych
- Electronic PNP outputs
- Connections for DC roller motors
- Configuration and control via IO-Link
- Function indicator for motors, inputs and outputs
| Opis produktu |
|---|
| G20 IO-Link module for digital inputs/outputs, 8 inputs and 8 outputs, 4 connections for roller motors |
| Ogólne specyfikacje | ||
|---|---|---|
| Numer pliku UL | E223772 „Do użytku tylko w aplikacjach NFPA 79” | |
| MTBF | 90 a | |
| Kompatybilne silniki rolkowe | Interroll EC310, Interroll EC5000 24V AI (20W / 35W / 50W), Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XC | |
| Wskaźniki / środki operacyjne | ||
| LED żółta / czerwona | IO1 ... IO8: IO-Link status MOT1 ... MOT4: motor status |
|
| Specyfikacje elektryczne | ||
| Napięcie pomocnicze | 18 ... 30 VDC PELV Max. 10 A Current limitation of the supply max. 30 A For UL: Z-type miniature circuit breaker in accordance with UL 1077, max. 20 A, required |
|
| Napięcie robocze | 18 ... 30 V DC, PELV Max. 2.5 A (IO-Link) Current limitation of the supply max. 4 A |
|
| Prąd zasilania bez obciążenia | ≤ 25 mA | |
| Prąd pracy | max. 2,5 A. | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| IO-Link revision | 1.1 | |
| Profil urządzenia | Identification and Diagnosis - I&D | |
| Process data | 8 byte inputs (STD/EXT) 6 byte outputs (STD) 18 byte outputs (EXT) |
|
| Vendor ID | 1 (0x0001) | |
| Identyfikator urzadzenia | Rev. A: 984066 (0x0F0402) (STD) - default 984065 (0x0F0401) (EXT) Rev. B: 984066 (0x0F0402) (STD) 984065 (0x0F0401) (EXT) 984070 (0x0F0406) (STD) - default 984069 (0x0F0405) (EXT) |
|
| Data transfer rate | COM3 (230.4 kbits/s) | |
| Min. czas cyklu | 1.2 ms (STD) 2 ms (EXT) |
|
| Obsługa trybu SIO | nie | |
| Kompatybilny typ portu głównego | Class A |
|
| Wejście | ||
| Numer / typ | 8 Inputs for 3-wire sensors (PNP), DC (IO1 ... IO8) | |
| Zasilanie | from IO-Link | |
| Prąd ładowania | 200 mA , overload and short-circuit protected | |
| Prąd wejściowy | ≤ 5 mA (limited internally) | |
| Punkt przełączania | Type 3 according to IEC 61131-2 | |
| Wyjście 1 | ||
| Numer / typ | 8 electronic outputs, PNP (IO1 … IO8), overload proof and short-circuit proof | |
| Zasilanie | from IO-Link | |
| Prąd | 200 mA na wyjściu | |
| Napięcie | ? (Ue - 1.5 V) | |
| Wyjście 2 | ||
| Numer / typ | 4 outputs for DC roller motors (MOT1 ... MOT4) | |
| Zasilanie | przez U PWR | |
| Prąd ładowania | 3.5 A (continuous), 5 A (< 2 s), max. 7.5 A (< 0.3 s) per motor Total current (continuous) max. 10 A per device |
|
| Ochrona przed przeładowaniem | Fuse 5 A, I2t = 53.7 A2s per motor | |
| Poziom sygnału | Speed: US = 0.3 … 10 V in no-load operation Ri = 5.6 kΩ, RLOAD ? 35 kΩ Direction of rotation: Digital output PNP UD low = high resistance UD high ? (UPWR -0.5 V) Current-carrying capacity 400 mA, overload proof and short-circuit proof |
|
| Poziom błędu | Motor fault: Digital input NPN 0 (no error) ? 125 µA 1 (error) ≤ 25 µA |
|
| Wyjście 3 | ||
| Numer / typ | 4 electronic outputs, PNP (DIR/OUT1 … DIR/OUT4), overload and short-circuit proof | |
| Zasilanie | przez U PWR | |
| Prąd | 400 mA per output | |
| Napięcie | ? (UPWR - 0.5 V) | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61326-1:2013, EN 55011:2016 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 61131-9:2013 | |
| Wejście | EN 61131-2: 2007 | |
| Interfejs komunikacyjny | IEC 61131-9 / IO-Link V1.1.2 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Odporność na hałas | EN 61000-6-2:2005, EN 61326-1:2006 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Wilgotność względna | 85% bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Odporność na wstrząsy i uderzenia | 30 g, 11 ms w 6 kierunkach przestrzennych, 3 wstrząsy 10 g, 16 ms w 6 kierunkach przestrzennych, 1000 wstrząsów | |
| Odporność na wibrację | 0.35 mm / 5 g 5 ... 500 Hz | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP54 zgodny z EN 60529 | |
| Podłączenie | 24 V power (PWR): Piercing technology, black flat cable IO-Link: M12 round plug connector in accordance with EN 61076-2-101, LM type (4-pin, connector contacts, screw-locking, A-coded) Female connector: LF type or similar Inputs/outputs (IO), motors (MOT): M8 round plug connector in accordance with EN 61076-2-104 IO: LF type (4-pin, bushing contacts, screw-locking, A-coded) Female connector: LM type or similar MOT: NF type (5-pin, bushing contacts, snap-locking, B-coded) Female connector: NM type or similar |
|
| Masa | 310 g | |
| Montaż | 2 clips with Ř 8 mm drill hole The module must be secured to a solid, continuous surface using the two lugs |
|
| Długość kabla | 1 m (IO-Link) 0.5 m (IO1/2, IO5/6), 0.65 m (IO3/4, IO7/8) 0.5 m (MOT1, MOT3); 0.4 m (MOT2, MOT4) max. 10 m |
|
| Uwaga | Prowadzenie kabla płaskiego jest zaprojektowane na 100 cykli uruchamiania | |
