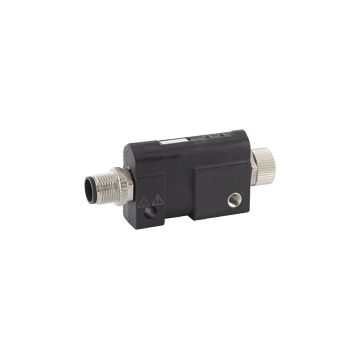

ICA-AI-I/U-IO-V1 - 70128166
Konwerter IO-Link z wejściem analogowym (prąd/napięcie), wejście 0/4 … 20 mA, 0 … 10V, -10V …. +10V, interfejs IO-Link 1.1, dokładność 0,1%, próbkowanie 200 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry IO-Link converter ICA-AI-I/U-IO-V1
- IO-Link interface
- IP67
- Analog input can be parameterized (current/voltage)
- Current input can be parameterized as 0 … 20 mA/4 … 20 mA
- Voltage input can be parameterized as -10 … 10 V/0 … 10 V
| Opis produktu |
|---|
| IO-Link converter with analog input (current/voltage) |
| Ogólne specyfikacje | ||
|---|---|---|
| Numer pliku UL | E223772 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 246 a | |
| Wskaźniki / środki operacyjne | ||
| LED 1 | Device status, diagnostics | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 18 ... 30 V. | |
| Napięcie nominalne | 24 V DC | |
| Prąd nominalny | 230 mA | |
| Zużycie prądu | typ. 30 mA | |
| Ochrona przed przepięciami | Category II | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| IO-Link revision | 1.1 | |
| Profil urządzenia | Identification and Diagnosis - I&D | |
| Identyfikator urzadzenia | 0x0F0501 (984321) | |
| Szybkość transmisji | COM2 (38.4 kBit/s) | |
| Min. czas cyklu | 2,3 ms | |
| Szerokość danych procesowych | 16 bits / 2 bytes | |
| Obsługa trybu SIO | nie | |
| Kompatybilny typ portu głównego | A | |
| Wejście | ||
| Numer / typ | 1 analog input for sensors with analog output | |
| Zasilanie czujnika | 17 … 29.8 V DC ≤ 200 mA |
|
| Zakres pomiaru | Current input or voltage input, configurable: 0 mA…20 mA 4 mA…20 mA 0 V…10 V -10 V…10 V |
|
| Dokładność | 0.1 % FS at 25 °C | |
| Rozdzielczość | ADC: 24 Bit Process data: 16 bit |
|
| Częstotliwość próbkowania | max. 200 Hz | |
| Filtr wejściowy | Average determination of process data, parameterizable | |
| Wpływ temperatury | 45 ppm/°K | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61000-6-2: 2005, EN 61000-6-4: 2007 + A1: 2011 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | IEC 61131-9 / IO-Link V1.1 | |
| Emitowane zakłócenia | EN 61000-6-4 | |
| Odporność na hałas | EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 | |
| Odporność na wstrząsy | EN 60068, Part 2-6, Part 2-27 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 70 ° C (-22 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Wilgotność względna | max. 85 % | |
| Warunki klimatyczne | Climatic class 3K3 | |
| Wysokość | 0 ... 2000 m | |
| Odporność na wstrząsy i uderzenia | 50 g, 11 ms, wszystkie osie | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | IO-Link M12, A-coded Input M12, A-coded |
|
| Materiał | ||
| Łączność | Zinc, CuNi plated | |
| Obudowa | Plastic PC + PBT | |
| Masa | 44 g | |
| Rodzaj konstrukcji | Obudowa polowa | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242601 |
| ECLASS 12.0 | 27242601 |
| ECLASS 11.0 | 27242601 |
| ECLASS 10.0.1 | 27242601 |
| ECLASS 9.0 | 27242601 |
| ECLASS 8.0 | 27242601 |
| ECLASS 5.1 | 27242601 |
| ETIM 9.0 | EC001597 |
| ETIM 8.0 | EC001597 |
| ETIM 7.0 | EC001597 |
| ETIM 6.0 | EC001597 |
| ETIM 5.0 | EC001597 |
| UNSPSC 12.1 | 32151705 |
