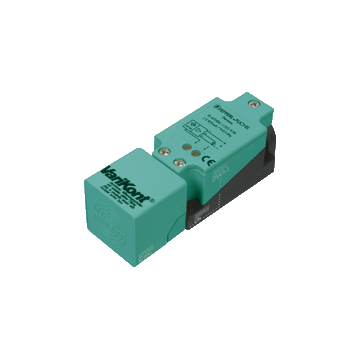

NJ15+U1+DW1-10 - 015944
Indukcyjny monitor prędkości firmy Pepperl+Fuchs, zakres = 15 mm, zakres nastawy 1 ... 10 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive rotation speed monitor NJ15+U1+DW1-10
- Kontroler prędkości obrotowej
- 15 mm czoło zabudowane
- Czas obejścia rozruchu = ok. 30 s
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Zakres częstotliwości | 1 ... 10 Hz, ustawialny | |
| Znamionowa odległość robocza | 15 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 12.15 mm | |
| Współczynnik redukcji r Al | 0.4 | |
| Współczynnik redukcji r Cu | 0.3 | |
| Współczynnik redukcji r 304 | 0,85 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 15 ... 60 V DC | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 2 V. | |
| Prąd pracy | 0 ... 100 mA | |
| Prąd zasilania bez obciążenia | ≤ 25 mA | |
| Wskaźnik stanu przełączania | LED 1: żółty | |
| Wskaźnik tłumienia | LED 2: żółta | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 820 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | zaciski śrubowe | |
| Informacje o połączeniu | Maksymalnie dwa przewody o tym samym przekroju rdzenia mogą być zamontowane na jednym przyłączu zaciskowym! moment dokręcania 1,2 Nm + 10% |
|
| Core cross section | do 2,5 mm 2 | |
| Minimalny przekrój rdzenia | bez końcówki kablowej 0,5 mm 2 , z tulejami złączowymi 0,34 mm 2 | |
| Maksymalny przekrój rdzenia | bez końcówki kablowej 2,5 mm 2 , z tulejami łączącymi 1,5 mm 2 | |
| Materiał obudowy | PBT | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27371811 |
| ECLASS 12.0 | 27371811 |
| ECLASS 11.0 | 27371811 |
| ECLASS 10.0.1 | 27371811 |
| ECLASS 9.0 | 27371811 |
| ECLASS 8.0 | 27371811 |
| ECLASS 5.1 | 27371811 |
| ETIM 9.0 | EC001448 |
| ETIM 8.0 | EC001448 |
| ETIM 7.0 | EC001448 |
| ETIM 6.0 | EC001448 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
