DI605A - DGA4005-WRKG/IO/US

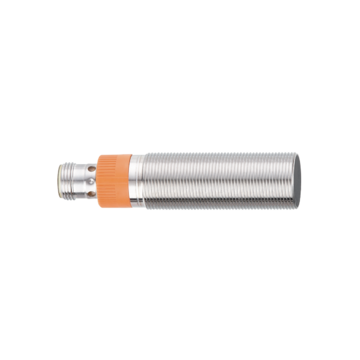

Kompaktowy monitor prędkości, Sn 5mm, NO+NC, Konektor M12, M18 x 1
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do zastosowań w strefach niebezpiecznych
- Niezawodny, bezdotykowy monitoring prędkości obrotowej pod względem podobrotów
- 2 w 1: czujnik prędkości i jednostka oceniająca w jednej niewielkiej obudowie
- Łatwe ustawianie punktu przełączenia przyciskiem uczenia lub przez IO-Link
- IO-Link do przesyłania sygnałów i danych diagnostycznych
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Strefa działania [mm] | 5 | |
| Interfejs komunikacyjny | IO-Link | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M18 x 1 / L = 76 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | kontrola obrotów oraz przesunięcia liniowego z wykryciem spadku prędkości poniżej wartości zadanej; zablokowania | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 15 | |
| Klasa ochrony | II | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Ustawienia fabryczne | Wykonanie elektryczne: PNP Funkcja wyjścia: normalnie otwarte Punkt przełączania: 100 Imp/min Wyjście OUT2: Wyjście impulsowe |
|
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Wyjścia - Wyjście przełączające (OUT1) | ||
| Sygnał wyjściowy | sygnał przełączający | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Wyjścia - Wyjście impulsowe / Wyjście przełączające (OUT2) | ||
| Sygnał wyjściowy | sygnał impulsowy; sygnał przełączający; (parametryzowalna) | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | < 500 | |
| Wyjście impulsowe | zewnętrzne przetwarzanie impulsów tłumiących | |
| Strefa działania | ||
| Strefa działania [mm] | 5 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [Imp/min] | 1...32000 | |
| Zakres ustawień [Imp/min] | 3...24000 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 10 | |
| Histereza [% z Sp] | 10...30 | |
| Powtarzalność IO-Link [%] | 1; (zakresu pomiarowego) | |
| Dryft temperatury | ± 10 %; (zakresu pomiarowego) | |
| Czasy reakcji | ||
| Opóźnienie rozruchu [s] | 0...15; (krok: 1 s; domyślnie: 10 s) | |
| Maks. częstotliwość tłumienia [Imp/min] | 60000 | |
| Czasy reakcji - IO-Link | ||
| Opóźnienie rozruchu [s] | 0...30; (krok: 100 ms; domyślnie: 10 s) | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Measuring and Switching Sensor, high resolution, 1 channel, Identification and Diagnosis, Locator, ProductURI | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 3,7 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| wartość procesowa | 32 | |
| status urządzenia | 4 | |
| informacje o przełączaniu binarnym | 2 | |
| Funkcje IO-Link (acykliczne) | licznik cykli włączania; licznik godzin pracy; temperatura wewnętrzna; nazwa przypisana do aplikacji | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1444 (5A4hex) | |
| Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| Oznaczenie ATEX | II 3D Ex tc IIIC T80°C Dc X | |
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN55011 | klasa B | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | 20 g (10...3000 Hz) | |
| 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach | ||
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| Próba udarowa ciągła | ||
| EN 60068-2-27 | 43 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych | |
| Próba szybkiej zmiany temperatury | ||
| EN 60068-2-14 Na | TA = -25°C; TB = 80°C; t1 = 30 min; t2 = <10 s 50 cykli | |
| Próba natrysku solanki | ||
| EN 60068-2-52 Kb | poziom rygoru 5 (4 cykle testowe) | |
| MTTF [lata] | 471 | |
| Dane mechaniczne | ||
| Waga [g] | 78,9 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M18 x 1 / L = 76 | |
| Opis gwintu | M18 x 1 | |
| Materiał | obudowa: stal nierdzewna (1.4404 / 316L); powierzchnia aktywna: PA; okno LED: PEI; nakrętki zabezpieczające: stal nierdzewna (1.4404 / 316L) | |
| Moment dokręcający [Nm] | 35 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | 4 x LED, kolor zielony | |
| Wyjście przełączające | 4x LED, kolor żółty | |
| Komunikat błędu | 4x LED, kolor czerwony | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
