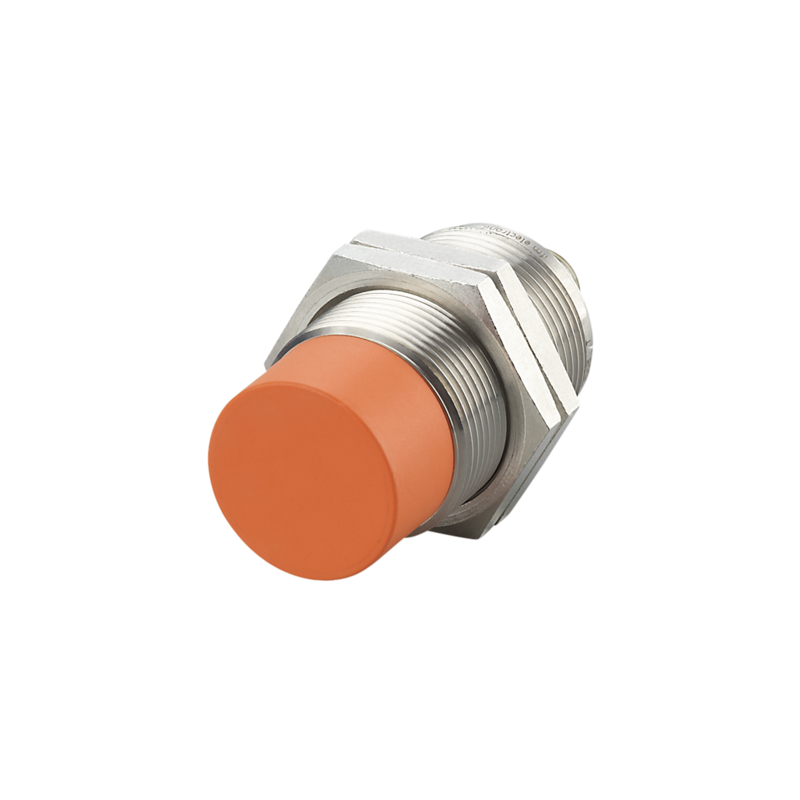

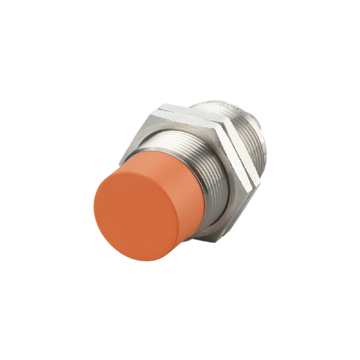

DI5032 - DIK3021-WRKG/IO/US
Monitor prędkości obrotowej, M30 x 1,5 / L = 65 mm, PNP/NPN, NO / NC, 21 mm, montaż niezabudowany, IO-Link, Konektor
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Strefa działania [mm] | 21 | |
| Interfejs komunikacyjny | IO-Link | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M30 x 1,5 / L = 65 | |
| Aplikacja | ||
| Aplikacja | prosta kontrola obrotów oraz przesunięcia liniowego z wykryciem spadku prędkości poniżej wartości zadanej; zablokowania | |
| Dane elektryczne | ||
| Napięcie znamionowe DC [V] | 10...30 | |
| Pobór prądu [mA] | < 10 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 21 | |
| Regulowany zasięg działania | nie | |
| Gwarantowany zasięg działania [mm] | 0...17 | |
| Zakres pomiaru / nastaw | ||
| Zakres ustawień [Imp/min] | 5...14400 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 10 | |
| Czasy reakcji | ||
| Opóźnienie rozruchu [s] | 0...30; (krok: 100 ms; domyślnie: 15 s) | |
| Maks. częstotliwość tłumienia [Imp/min] | 18000 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...85 | |
| Temperatura składowania [°C] | -25...85 | |
| Ochrona | IP 66; IP 67; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| EN 60947-5-2 | ||
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| Odporność na wibracje | ||
| DIN EN 60947-5-2 | 20 g (10...3000 Hz) | |
| 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach | ||
| MTTF [lata] | 664 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | A008 | |
| Dane mechaniczne | ||
| Waga [g] | 113,6 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | M30 x 1,5 / L = 65 | |
| Opis gwintu | M30 x 1,5 | |
| Materiał | obudowa: mosiądz pokryty białym brązem; powierzchnia aktywna: PBT kolor pomarańczowy; okno LED: PEI; nakrętki zabezpieczające: mosiądz pokryty białym brązem | |
| Moment dokręcający [Nm] | 50 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| SIO tryb | ||
| Wyjście zasilone | 4 x LED, kolor żółty | |
| Tryb IO-Link | ||
| Target w zasięgu | 4 x LED, kolor żółty | |
| Target poza zasięgiem | 4 x LED, kolor żółty miga | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
