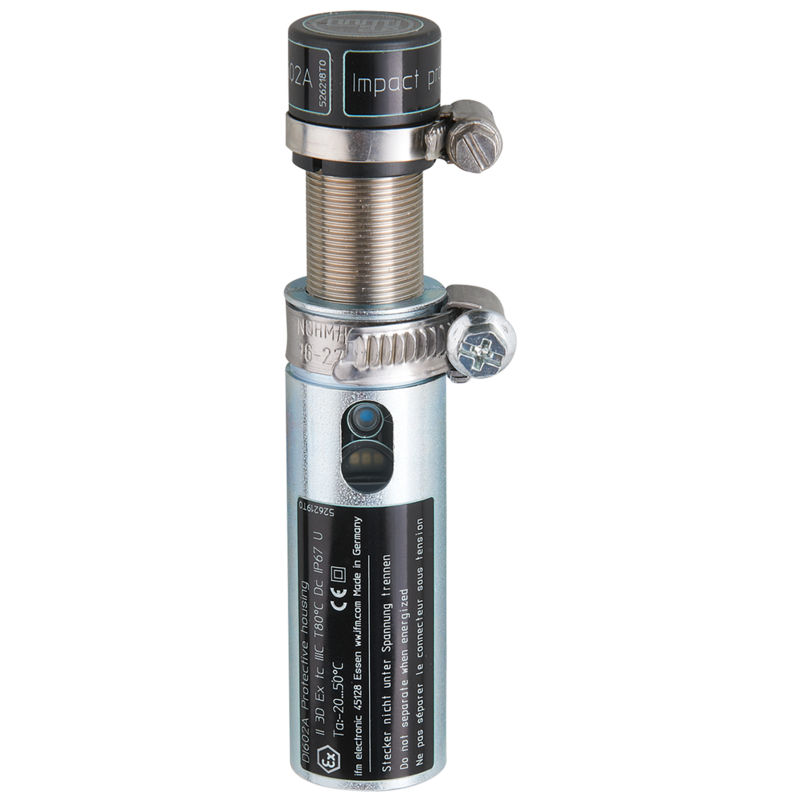

DI602A - DGA4012-WPKG/US/3D
Kompaktowy monitor prędkości, Sn 8mm, NO+NC, Konektor M12, M18 x 1
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do zastosowań w strefach niebezpiecznych
- Niezawodny, bezdotykowy monitoring prędkości obrotowej pod względem podobrotów
- 2 w 1: czujnik prędkości i jednostka oceniająca w jednej niewielkiej obudowie
- Łatwe ustawianie punktu przełączania przyciskiem uczenia
- Do bezpośredniego podłączania do sterownika PLC
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Strefa działania [mm] | 8 | |
| Wymiary [mm] | M18 x 1 / L = 68 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | kontrola obrotów oraz przesunięcia liniowego z wykryciem spadku prędkości poniżej wartości zadanej; zablokowania | |
| Dane elektryczne | ||
| Napięcie znamionowe DC [V] | 10...36 | |
| Pobór prądu [mA] | < 15 | |
| Klasa ochrony | II | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 150; (przy użytkowaniu poza strefą EX: 250; Wyjście impulsowe: 15) | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 8 | |
| Regulowany zasięg działania | nie | |
| Gwarantowany zasięg działania [mm] | 0...6 | |
| Zakres pomiaru / nastaw | ||
| Zakres ustawień [Imp/min] | 3...6000 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 10 | |
| Czasy reakcji | ||
| Opóźnienie rozruchu [s] | 0...15 | |
| Maks. częstotliwość tłumienia [Imp/min] | 18000 | |
| Software / programowanie | ||
| Regulacja punktu przełączania | funkcja uczenia | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...50 | |
| Uwaga dot. temperatury otoczenia | przy użytkowaniu poza strefą EX: -20...60 °C | |
| Temperatura składowania [°C] | -25...60 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| Oznaczenie ATEX | II 3D Ex tc IIIC T80°C Dc IP67 U | |
| Wskazówka do ATEX oznaczenie urządzenia | tylko w połączeniu z obudową ochronną | |
| EMC | ||
| EN 60947-5-2 | ||
| MTTF [lata] | 1051 | |
| Dane mechaniczne | ||
| Waga [g] | 177 | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | M18 x 1 / L = 68 | |
| Opis gwintu | M18 x 1 | |
| Materiał | stal nierdzewna (1.4571/316Ti ); PBT; TPE-U | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| działanie | 1 x LED, kolor zielony | |
| sygnał wejściowy | 1 x LED, kolor zielony | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 obudowa ochronna Klamry mocujące |
|
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
