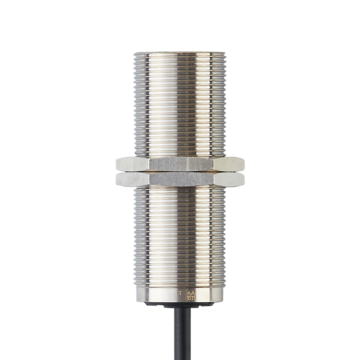

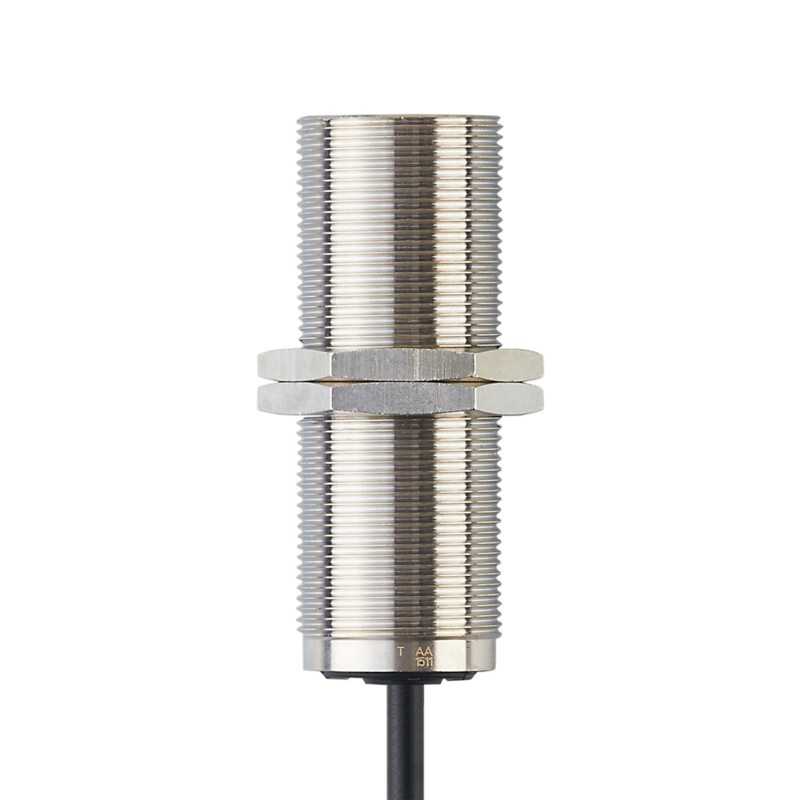

DI520A - DIA3010-ZPKG/3D
Kompaktowy monitor prędkości, Sn 10mm, NO, Przewód 2m, M30 x 1,5
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do zastosowań w strefach niebezpiecznych
- Niezawodny, bezdotykowy monitoring prędkości obrotowej pod względem podobrotów
- 2 w 1: czujnik prędkości i jednostka oceniająca w jednej niewielkiej obudowie
- Łatwe, potencjometryczne ustawianie punktu przełączenia
- Do bezpośredniego podłączania do sterownika PLC
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 10 | |
| Wymiary [mm] | M30 x 1,5 / L = 80 | |
| Aplikacja | ||
| Aplikacja | prosta kontrola obrotów oraz przesunięcia liniowego z wykryciem spadku prędkości poniżej wartości zadanej; zablokowania | |
| Dane elektryczne | ||
| Napięcie znamionowe DC [V] | 10...36 | |
| Pobór prądu [mA] | < 20 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Szczytowy prąd obciążenia wyjścia przełączającego [mA] | 250 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 10 | |
| Regulowany zasięg działania | nie | |
| Realny zasięg działania Sr [mm] | 10 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...8,1 | |
| Zakres pomiaru / nastaw | ||
| Zakres ustawień [Imp/min] | 5...3600 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 10 | |
| Czasy reakcji | ||
| Opóźnienie rozruchu [s] | 15 | |
| Maks. częstotliwość tłumienia [Imp/min] | 18000 | |
| Software / programowanie | ||
| Regulacja punktu przełączania | potencjometr wieloobrotowy | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...60 | |
| Temperatura składowania [°C] | -25...60 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| Dopuszczenie | IECEx BVS 17.0094X | |
| Oznaczenie ATEX | II 3D Ex tc IIIC T80°C Dc X | |
| EMC | ||
| EN 60947-5-2 | ||
| MTTF [lata] | 656 | |
| Dane mechaniczne | ||
| Waga [g] | 320 | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M30 x 1,5 / L = 80 | |
| Opis gwintu | M30 x 1,5 | |
| Materiał | mosiądz powłoka specjalna; PA; TPE-U | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor zielony | |
| sygnał wejściowy | 1 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Uwagi | Zalecenie Sprawdź działanie funkcji bezpieczeństwa po wystąpieniu zwarcia. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 2 m, PUR; 3 x 0,5 mm2 | |
