OPC120W-F200-R2-EX - 70114069
Stacjonarny czytnik kodów kreskowych i Data Matrix firmy Pepperl+Fuchs, max. prędkością 6 m/s, 30 skanów na sekundę, interfejs ETHERNET + RS232, wbudowany filt polaryzacyjny, wykrywanie logo, II 2 GD
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

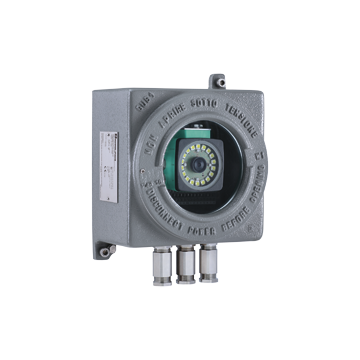

Najważniejsze parametry Stationary read device OPC120W-F200-R2-Ex
- Ochrona przeciwwybuchowa do użytku w strefie 1, strefie 2, strefie 21 i strefie 22
- Odczytuje kody 1-D i 2-D przy dużych prędkościach do 6 m / s przy 30 odczytach / s
- Wysoka głębia ostrości
- Dane wyjściowe indeksu jakości kodu
- Porównanie logo
- Wykrywanie obecności
| Opis produktu |
|---|
| Stacjonarny czytnik do stref niebezpiecznych |
| Ogólne specyfikacje | ||
|---|---|---|
| Rodzaj światła | Zintegrowane oświetlenie LED (białe) | |
| Symboliki | Matryca danych, kod 39, kod 128, Int 2 z 5, EAN13, Farmakod | |
| Czytaj odległość | 60 ... 160 mm Odstęp nominalny: 120 mm | |
| Pole do czytania | Minimalne pole odczytu: 28 mm x 45 mm Pole odczytu przy nominalnej odległości: 44 mm x 70 mm Maksymalne pole odczytu: 60 mm x 95 mm |
|
| Rozmiar modułu | Minimalny rozmiar modułu: 0,3 mm | |
| Częstotliwość oceny | do 30 Hz | |
| Prędkość docelowa | wyzwalane maks. 6 m / s | |
| Matryca danych | ||
| Rozmiar symbolu | prostokątny do 144 x 144 modułów, prostokątny do 16 x 48 modułów | |
| Format danych | ASCII, C40, Text, X12, Edifact, Base 256, wszystkie zgodnie z ISO 646 | |
| Orientacja | wielokierunkowy | |
| Nominalne oceny | ||
| Aparat fotograficzny | ||
| Rodzaj | CMOS , Global shutter | |
| Liczba pikseli | 752 x 480 pixels | |
| Skala szarości | 256 | |
| Nagrywanie obrazu | w czasie rzeczywistym, sterowane programem lub wyzwalane zewnętrznie | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 40.5 a | |
| Czas misji (T M ) | 8 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: Gotowy do pracy | |
| Sygnalizacja LED | dla dobrego / złego czytania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC ± 15%, PELV | |
| Prąd zasilania bez obciążenia | max. 250 mA | |
| Pobór mocy | 6 W. | |
| Interfejs | ||
| Typ interfejsu | szeregowy, RS 232 | |
| Szybkość transmisji | max. 115,2 kBit / s | |
| Długość kabla | max. 30 m | |
| Interfejs 1 | ||
| Typ interfejsu | Ethernet | |
| Protokół | TCP / IP | |
| Szybkość transmisji | 100 MBit / s | |
| Długość kabla | max. 30 m | |
| Wejście | ||
| Napięcie wejściowe | do zastosowania zewnętrznego 24 V ± 15% PELV | |
| Numer / typ | Spust | |
| Prąd wejściowy | około. 10 mA przy 24 V DC | |
| Próg przełączania | niski: < 10 V, wysoki: > 15 V. | |
| Długość kabla | max. 30 m | |
| Wyjście | ||
| Numer / typ | DOBRY, ZŁY, kod dopasowania | |
| Rodzaj przełączania | PNP | |
| Napięcie przełączania | do zastosowania zewnętrznego 24 V ± 15% PELV | |
| Prąd przełączania | 100 mA każde wyjście | |
| Długość kabla | max. 30 m | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na hałas | EN 61326-1 | |
| Emitowane zakłócenia | EN 61000-6-4 | |
| Stopień ochrony | EN 60529 | |
| Klasa lasera | IEC 60825-1: 2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata IECEx | IECEx INE 14.0042X | |
| Aprobata ATEX | INERIS 14 ATEX 0035X Device type: GUBW1.D.OS-OPC120W-F200-R2 |
|
| Znakowanie |  II 1G Ex ia IIC T4 Ga, -20 ° C ≤ T amb ≤ 50 ° do |
|
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 37 ° C (32 ... 98,6 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Zaciski przyłączeniowe, maks. przekrój przewodu 2,5 mm 2 | |
| Przekrój przewodu | 0,13 ... 2,5 mm 2 | |
| Dławik kablowy | 3 ... 8,5 mm | |
| Pokrywa obudowy | okrągła pokrywa gwintowana | |
| Mocowanie pokrywy | wątek flamepath | |
| Uszczelka pokrywy | brak, O-ring dla IP66 / 67 | |
| Smar ognioodporny | wazelina | |
| Stopień ochrony | IP66 (IP66 / 67 z o-ringiem) | |
| Materiał | ||
| Załącznik | stop aluminium | |
| Szkoło | odporna na temperaturę szyba hartowana | |
| koniec | lakierowany epoksydowo RAL 7005 (szary) | |
| Masa | około 7 kg | |
| Uziemienie | Zewnętrzne punkty uziemienia M6 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27280103 |
| ECLASS 12.0 | 27280103 |
| ECLASS 11.0 | 27280103 |
| ECLASS 10.0.1 | 27280103 |
| ECLASS 9.0 | 27280103 |
| ECLASS 8.0 | 27280103 |
| ECLASS 5.1 | 27280103 |
| ETIM 9.0 | EC002999 |
| ETIM 8.0 | EC002999 |
| ETIM 7.0 | EC002999 |
| ETIM 6.0 | EC002999 |
| ETIM 5.0 | EC002999 |
| UNSPSC 12.1 | 43211701 |
