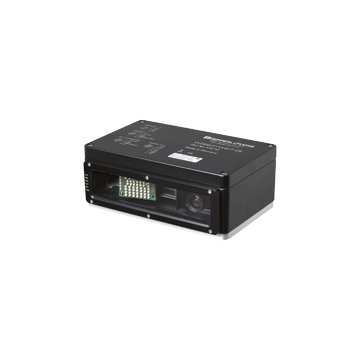

OIT500-F113-B17-CB - 316742
System identyfikacji w wysokiej temperaturze firmy Pepperl + Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry High temperature identification system OIT500-F113-B17-CB
- Nośnik kodów o wysokiej temperaturze do 500 ° C (932 ° F)
- Interfejs PROFINET ze zintegrowanym przełącznikiem
- Połączenie z Ethernetem TCP / IP
- Opcjonalny odczyt tabliczek kodowych CB3
- Solidna i zwarta konstrukcja
- Zintegrowane oświetlenie
- Wysoki zasięg działania
- Duży zasięg wykrywania
- Wysoka głębia ostrości
| Opis produktu |
|---|
| Optyczny system identyfikacji w wysokiej temperaturze, od 300 do 450 mm |
| Ogólne specyfikacje | ||
|---|---|---|
| Źródło światła | Zintegrowane oświetlenie LED | |
| Rodzaj światła | Podczerwień | |
| Symboliki | CB1: matryca perforowana 6 x 6 6 cyfr dziesiętnych | |
| Czytaj odległość | CB1: 300 ... 520 mm | |
| Pole do czytania | 335 mm x 185 mm przy maks. odległość odczytu | |
| Częstotliwość oceny | 5 Hz | |
| Prędkość docelowa | wyzwalane maks. 1,5 m / s | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 86 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Sygnalizacja LED | status, funkcja, komunikacja | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC ± 15%, PELV | |
| Prąd pracy | 200 mA bez sterowników wyjściowych | |
| Interfejs 1 | ||
| Typ interfejsu | 100 BASE-TX | |
| Protokół | PROFINET IO Real-Time (RT) Zgodność, klasa B Netload, klasa III |
|
| Szybkość transmisji | 100 bitów / s | |
| Interfejs 2 | ||
| Typ interfejsu | Ethernet | |
| Protokół | TCP / IP | |
| Szybkość transmisji | 100 MBit / s | |
| Wejście | ||
| Napięcie wejściowe | 24 V DC niskie: <8 V, wysokie:> 12 V. | |
| Numer / typ | 2 wejścia wyzwalające i zasilanie max. 4 wejścia przełączające |
|
| Wyjście | ||
| Numer / typ | dostawa max. 200 mA i 1 wyjście sterujące do oświetlenia zewnętrznego max. Programowalne 4 wyjścia przełączające |
|
| Napięcie przełączania | napięcie robocze minus spadek napięcia typ. 1,1 V. | |
| Prąd przełączania | 100 mA każde wyjście | |
| Dostosowanie | ||
| Odporność na wstrząsy | EN 60068-2-27: 2009 | |
| Odporność na wibrację | EN 60068-2-6: 2008 | |
| Emitowane zakłócenia | EN 61000-6-4:2007+A1:2011 | |
| Odporność na hałas | EN 61000-6-2:2005 | |
| Bezpieczeństwo fotobiologiczne | EN 62471:2008 exempt group | |
| Aprobaty i certyfikaty | ||
| Zgodność CE | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 60 ° C (32 ... 140 ° F) | |
| Temperatura przechowywania | -20 ... 75 ° C (-4 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 8-pinowe, złącze M12x1, standard (zasilanie + IO) 2 x 4-pinowe, gniazdo M12x1, kodowanie D (LAN) 3 x 5-pinowe, gniazdo M12x1, kodowanie A ( Wyzwalacz, oświetlenie zewnętrzne) |
|
| Materiał | ||
| Obudowa | odlew aluminiowy malowany proszkowo | |
| Masa | około 4000 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27280103 |
| ECLASS 12.0 | 27280103 |
| ECLASS 11.0 | 27280103 |
| ECLASS 10.0.1 | 27280103 |
| ECLASS 9.0 | 27280103 |
| ECLASS 8.0 | 27280103 |
| ECLASS 5.1 | 27280103 |
| ETIM 9.0 | EC002999 |
| ETIM 8.0 | EC002999 |
| ETIM 7.0 | EC002999 |
| ETIM 6.0 | EC002999 |
| ETIM 5.0 | EC002999 |
| UNSPSC 12.1 | 43211701 |
