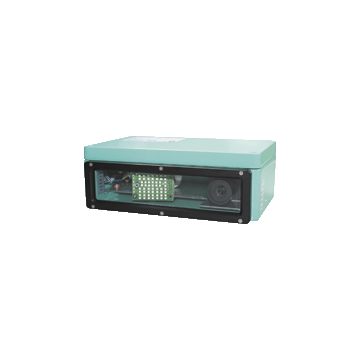

OIT300-F113-B12-CB2 - 211114
System identyfikacji w wysokiej temperaturze firmy Pepperl + Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry High temperature identification system OIT300-F113-B12-CB2
- Nośnik kodów o wysokiej temperaturze do 500 ° C (932 ° F)
- Solidna i zwarta konstrukcja
- Zintegrowane oświetlenie
- Duży zasięg wykrywania
- Wysoka głębia ostrości
| Opis produktu |
|---|
| Optyczny system identyfikacji w wysokiej temperaturze od 100 do 270 mm |
| Ogólne specyfikacje | ||
|---|---|---|
| Źródło światła | Zintegrowane oświetlenie LED | |
| Rodzaj światła | podczerwień | |
| Symboliki | Matryca otworów Zakres wartości: 4-cyfrowy, od 1 do 4095 Rozmiar nośnika kodu: 80 mm x 36 mm |
|
| Czytaj odległość | regulowany 100 ... 270 mm | |
| Głębia ostrości | ± 50 mm | |
| Pole do czytania | 210 mm x 160 mm przy max. odczyt odległości | |
| Częstotliwość oceny | 5 Hz | |
| Prędkość docelowa | uruchomione maks. 0,5 m / s | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 51 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: zasilanie Zielona dioda LED: gotowe |
|
| Wskaźnik funkcji | Żółta dioda LED: wyzwalacz Żółta dioda LED: odczyt kodu Czerwona dioda LED: przed usterką Czerwona dioda LED: błąd grupy |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC ± 15%, PELV | |
| Prąd pracy | 250 mA bez sterowników wyjściowych | |
| Interfejs | ||
| Fizyczny | Ethernet | |
| Protokół | TCP / IP | |
| Szybkość transmisji | 100 MBit / s | |
| Wejście | ||
| Napięcie wejściowe | do zastosowania zewnętrznego 24 V ± 15% PELV | |
| Numer / typ | 1 wejście wyzwalające 2 wejścia jednostki sterującej, optycznie odsprzęgnięte | |
| Prąd wejściowy | około 1 mA przy 24 V DC | |
| Wyjście | ||
| Numer / typ | 1 wyjście elektroniczne, PNP, optycznie odsprzęgnięte | |
| Napięcie przełączania | do zastosowania zewnętrznego 24 V ± 15% PELV | |
| Prąd przełączania | 100 mA każde wyjście | |
| Dostosowanie | ||
| Odporność na wstrząsy | EN 60068-2-27: 2009 | |
| Odporność na wibrację | EN 60068-2-6: 2008 | |
| Emitowane zakłócenia | EN 61000-6-4:2007+A1:2011 | |
| Odporność na hałas | EN 61326-1:2013 | |
| Bezpieczeństwo fotobiologiczne | EN 62471:2008 exempt group | |
| Aprobaty i certyfikaty | ||
| Zgodność CE | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 45 ° C (32 ... 113 ° F) | |
| Temperatura przechowywania | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP64 | |
| Podłączenie | 8-pinowy Harting HAN RJ-45 2 x 5-pinowe gniazdo M12 Dostarczona tuleja ferrytowa do tłumienia kabla Ethernet |
|
| Materiał | ||
| Obudowa | odlew aluminiowy malowany proszkowo | |
| Masa | około 4000 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27280103 |
| ECLASS 12.0 | 27280103 |
| ECLASS 11.0 | 27280103 |
| ECLASS 10.0.1 | 27280103 |
| ECLASS 9.0 | 27280103 |
| ECLASS 8.0 | 27280103 |
| ECLASS 5.1 | 27280103 |
| ETIM 9.0 | EC002999 |
| ETIM 8.0 | EC002999 |
| ETIM 7.0 | EC002999 |
| ETIM 6.0 | EC002999 |
| ETIM 5.0 | EC002999 |
| UNSPSC 12.1 | 43211701 |
