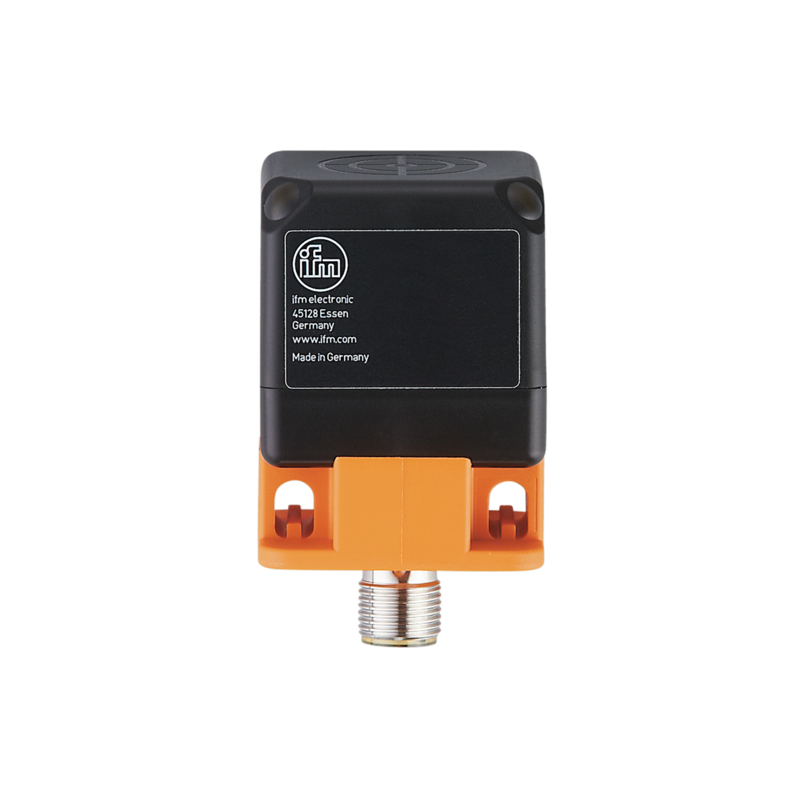

IM5142 - IMC4026A2PKG/IO/US
Czujnik indukcyjny analogowy IFM, kostaka 40x40x65 mm, sn=1-26 mm, czoło niezabudowane, 0-10V, zasilanie 10-30 VDC, konektor M12
108,60 €
133,58 € z podatkiem VAT
Wysyłka w ciągu 7 dni
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Bezdotykowy pomiar odległości do 26 mm
- Dokładne, linearyzowane wyjście napięciowe
- Szeroki zakres temperatury roboczej
- Duża powtarzalność
- Wyświetlacz LED do kontroli zakresu roboczego i pracy
Cechy produktu | ||
---|---|---|
Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
Interfejs komunikacyjny | IO-Link | |
Obudowa | prostopadłościan | |
Wymiary [mm] | 40 x 40 x 54 | |
Dane elektryczne | ||
Napięcie zasilania [V] | 15...30 DC | |
Pobór prądu [mA] | < 33 | |
Klasa ochrony | II | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Wyjścia | ||
Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
Częstotliwość przełączania DC [Hz] | 100 | |
Analogowe wyjście napięciowe [V] | 0...10; (liniowe; gradient: 0,4 V/mm; do zbliżania frontalnego i do celu ze stali miękkiej: 90 x 90 x 1 mm) | |
Min. rezystancja obciążenia [Ω] | 2000 | |
Zabezpieczenie przed zwarciem | tak | |
Zabezpieczenie przed przeciążeniem | tak | |
Strefa działania | ||
Zakres pomiarowy [mm] | 1...26 | |
Punkt przełączania IO-Link [mm] | 3,44...24,2 | |
Dokładność / odchylenie | ||
Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,4 / miedź: 0,3 | |
Histereza [% z Sr] | 3...15 | |
Uwaga dotycząca histerezy | parametryzowalna | |
Błąd nieliniowości wyjścia analogowego [%] | ± 2; (zakresu pomiarowego) | |
Powtarzalność wyjścia analogowego [%] | ± 2; (zakresu pomiarowego) | |
Współczynnik temperaturowy [%/K vom MEW] | ±0,15 | |
Dryft temperatury | ± 5 %; (zakresu pomiarowego) | |
Czasy reakcji | ||
Czas reakcji [ms] | < 20 | |
Interfejsy | ||
Interfejs komunikacyjny | IO-Link | |
Typ transmisji | COM2 (38,4 kBaud) | |
IO-Link Revision | 1.1 | |
Norma SDCI | IEC 61131-9 | |
Profil | Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel | |
SIO tryb | tak | |
Wymagany typ portu master | A | |
Min.czas cyklu procesu [ms] | 3,2 | |
Dane procesowe IO-Link (cykliczne) | ||
Funkcja | długość bajtu | |
wartość procesowa | 16 | |
status urządzenia | 4 | |
informacje o przełączaniu binarnym | 2 | |
Funkcje IO-Link (acykliczne) | licznik cykli przełączania; licznik cykli włączania; licznik godzin pracy; temperatura wewnętrzna; nazwa przypisana do aplikacji | |
Obsługiwane DeviceID | ||
Typ działania | DeviceID | |
domyślnie | 1206 | |
Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -25...80 | |
Ochrona | IP 67 | |
Testy / dopuszczenia | ||
EMC | ||
EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
EN 61000-4-4 Burst | 2 kV | |
EN 61000-4-6 w. cz. przewodzone | 10 V | |
EN 55011 | klasa B | |
MTTF [lata] | 231 | |
Oprogramowanie wbudowane w cenie produktu | tak | |
Dopuszczenie UL | ||
Ta | -25...70 °C | |
Typ obudowy | Type 1 | |
Zasilanie | Limited Voltage/Current | |
Dopuszczenie UL numer | A026 | |
Numer UL | E174191 | |
Dane mechaniczne | ||
Waga [g] | 157 | |
Obudowa | prostopadłościan | |
Powierzchnia aktywna | 5 pozycji do wyboru | |
Montaż | montaż niezabudowany | |
Wymiary [mm] | 40 x 40 x 54 | |
Materiał | PA; mosiądz pokryty białym brązem | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Target w zasięgu | 1 x LED, kolor żółty świeci | |
Target poza zasięgiem | 1 x LED, kolor żółty miga | |
działanie | LED, kolor zielony | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne - wtyk | ||
Podłączenie | Konektor: 1 x M12; kodowanie: A |
