IA6-12GM50-IU-V1 - 70109006

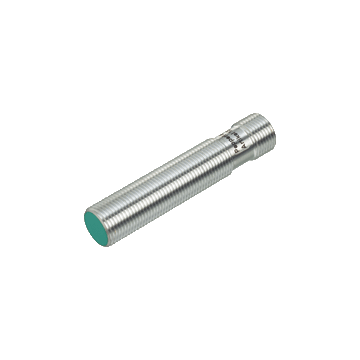

Czujnik indukcyjny z wyjściem analogowym firmy Pepperl+Fuchs, obudowa cylindyczna M12, zakres 0 .. 6 mm, czoło zabudowane, sygnał 0 ... 10 V / 4 ... 20 mA, zasilanie 10 … 30 VDC, podłączenie konektor M12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive analog sensor IA6-12GM50-IU-V1
- Indukcyjny analogowy
- Wyjście analogowe 0 V ... 10 V / 4 mA ... 20 mA
- 0 ... 6 mm czoło pseudo-zabudowane
| Ogólne specyfikacje | ||
|---|---|---|
| Typ wyjścia | Wyjście prądu analogowego lub analogowe napięcie wyjściowe | |
| Instalacja | quasi-rumieniec | |
| Polaryzacja wyjściowa | DC | |
| Element uruchamiający | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) 18 mm x 18 mm x 1 mm |
|
| Współczynnik redukcji r Al | 0.33 | |
| Współczynnik redukcji r Cu | 0.28 | |
| Współczynnik redukcji r 304 | 0,8 | |
| Współczynnik redukcji r Mosiądz | 0.43 | |
| Zakres pomiaru | 0 ... 6 mm | |
| Typ wyjścia | 4-przewodowy | |
| Nominalne oceny | ||
| Warunki instalacji | ||
| A | 2 mm | |
| B | 12 mm | |
| C | 18 mm | |
| F | 14 mm | |
| Napięcie robocze | 15 ... 30 V, tętnienie resztkowe 20% U B | |
| Limit częstotliwości (3dB) | 1000 Hz | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zabezpieczenie przed zwarciem | tak | |
| Powtórz dokładność | ± 0.32 mm | |
| Rozdzielczość | 0 ... 1 µm | |
| Prąd zasilania bez obciążenia | ≤ 10 mA | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 551 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wyjście analogowe | ||
| Typ wyjścia | 0 ... 10 V / 4 ... 20 mA | |
| Rezystor obciążenia | Current output A2: 0.4 kΩ (UB=15V) / 1 kΩ (UB=30V) | |
| Prąd obciązenia | Voltage output A1: ≤ 15 mA | |
| Czas naprawy | 20 ms | |
| Punkt zerowy tolerancji regulacji | ≤ ± 10 % pełnej skali | |
| Dryft temperaturowy | ± 5% (0 ... 70 ° C) ± 10% (-25 ... 0 ° C) |
|
| Tętnienie | 20% | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007, EN 60947-5-7:2003, IEC 60947-5-7:2003 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 4 piny | |
| Materiał obudowy | mosiądz chromowany | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| Masa | 27 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
