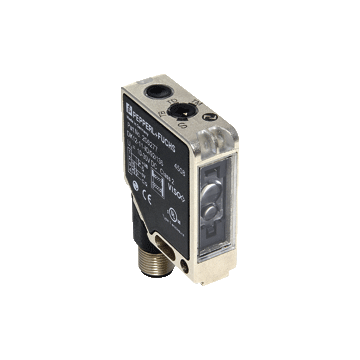

DK12-11-IO/A/92/136 - 244277
Czujnik kontrastu, zasięg wykrywania 11 mm, światło RGB, zewnętrzne Teach-In, 2 wyjścia push-pull, wtyczka M12, czas reakcji 40 µs, odpowiedni do wyjątkowo szybkich procesów skanowania, 3 kolory emitera: zielony, czerwony i niebieski
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Print mark contrast sensor DK12-11-IO/A/92/136
- IO-Link interface for service and process data
- Czujnik trybu dyfuzyjnego do rejestrowania dowolnego znaku wydruku
- NAUCZANIE, statyczne i dynamiczne
- Czas odpowiedzi 40 µs, odpowiedni do wyjątkowo szybkich procesów skanowania
- 3 kolory emitera: zielony, czerwony i niebieski
| Opis produktu |
|---|
| Czujnik kontrastu z interfejsem IO-Link, zasięg wykrywania 11 mm, światło RGB prostopadłe do kierunku wzdłużnego obudowy, włączone światło / ciemność, 2 wyjścia push-pull, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres czujnika | 11 mm ± 2 mm | |
| Źródło światła | 3 diody LED (R, G, B) | |
| Rodzaj światła | Widoczne zielony / czerwony / niebieski, światło modulowane | |
| Reprezentacja plamki świetlnej | 3 mm x 1 mm, plamka światła prostopadła do obudowy | |
| Odchylenie kątowe | max. ± 3 ° | |
| Przycisk uczenia | statyczne i dynamiczne Teach-In | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, świecąca statycznie Zasilanie włączone, Wskaźnik spadku napięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz), komunikacja łącza IO: zielona dioda gaśnie na krótko (1 Hz) | |
| Wskaźnik funkcji | 2 diody żółte, zapalają się w przypadku wykrycia | |
| Wskaźnik Teach-In | Teach-In mark: LED green/yellow equiphase flashing; 2,5 Hz . Teach-In background: LED green/yellow non equiphase flashing; 2,5 Hz . Teach-In dynamic: LED green/yellow equiphase flashing; 1.0 Hz . Teach Error:LED green/yellow non equiphase flashing; 8.0 Hz . | |
| Elementy sterujące | Przełącznik obrotowy Teach-In do przełączania, znak Teach-In, tło Teach-In i dynamiczne Teach-In | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC / podczas pracy w trybie IO-Link: 18 ... 30 V. | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 60 mA przy napięciu zasilania 24 V. | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| Protokół | IO-Link V1.0 | |
| Tryb | COM2 (38.4 kBit/s) | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone | |
| Wyjście sygnału | 2 wyjścia push-pull (4 w 1), uzupełniające, odporne na zwarcie, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Częstotliwość przełączania | 12,5 kHz | |
| Czas odpowiedzi | 40 µs | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ≤ 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Aprobata UL | cULus Wymienione źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 41,5 mm | |
| Wysokość obudowy | 49 mm | |
| Głębokość obudowy | 15 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe, metalowe złącze M12, z możliwością obrotu o 90 ° | |
| Materiał | ||
| Obudowa | Rama: niklowana, odlew cynkowy ,, Boczniki: tworzywo PC wzmocnione włóknem szyba | |
| Twarz optyczna | tworzywo pane | |
| Masa | 60 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270906 |
| ECLASS 12.0 | 27270906 |
| ECLASS 11.0 | 27270906 |
| ECLASS 10.0.1 | 27270906 |
| ECLASS 9.0 | 27270906 |
| ECLASS 8.0 | 27270906 |
| ECLASS 5.1 | 27270906 |
| ETIM 9.0 | EC001820 |
| ETIM 8.0 | EC001820 |
| ETIM 7.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| ETIM 5.0 | EC001820 |
| UNSPSC 12.1 | 39121528 |
