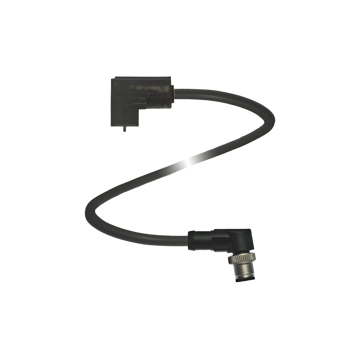

VMC-2+P/Z2-0,6M-PVC-V1-W - 254107
Przewód zaworowy obustronie zakończony wtyczką firmy Pepperl+Fuchs, wtyczka Forma C, DIN 2PIN + PE na wtyczka kątową męska M12-4pin, długość 0,6 m, PVC czarny, IP65 / IP67, zabezpiecznie diodą Zenera, LED sygnalizacyjny
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
PEPPERL+FUCHS
Wersja
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Opisy produktu
Najważniejsze parametry złącza zaworu VMC-2+P/Z2-0,6M-PVC-V1-W
- Złącze zaworowe zgodne z EN 175301-803 A / ISO 4400 (wcześniej DIN 43650)
- Nadaje się do podwójnych czujników F31K i F31K2
- Dioda Z jako obwód ochronny
- Wbudowana dioda LED, jako wskaźnik działania i funkcji
- Formowana uszczelka
- dowolnie wybierane modele kabli ze względu na zmostkowane uziemienie ochronne
- Kabel ognioodporny
Opis produktu | ||
---|---|---|
Złącze zaworowe, forma C na M12, 2 + PE, LED, dioda Z, kabel PVC |
Ogólne specyfikacje | ||
---|---|---|
Ilość pinów | 2 + PE | |
Podłączenie 1 | Złącze zaworu DIN | |
Typ konstrukcji 1 | prosta | |
Podłączenie 2 | Złącze męskie | |
Typ konstrukcji 2 | prosta | |
Gwint 2 | M12 | |
Wskaźniki / środki operacyjne | ||
LED żółty | Wyświetlacz funkcjonalny | |
Specyfikacje elektryczne | ||
Napięcie robocze | 24 V AC / DC | |
Prąd pracy | max. 4 A. | |
Rezystancja objętościowa | < 5 mΩ | |
Tłumienie | Dioda Zenera | |
Warunki otoczenia | ||
Temperatura otoczenia | Korpus: -20 ... 85 ° C (-4 ... 185 ° F) kabel, elastyczny: -5 ... 80 ° C (23 ... 176 ° F) kabel, część stała : -40 ... 80 ° C (-40 ... 176 ° F) |
|
Stopień zanieczyszczenia | 3 | |
Specyfikacja mechaniczna | ||
Stopień ochrony | IP65 / IP67 | |
Podłączenie | Złącze zaworu Forma C | |
Materiał | ||
Kontakty | CuSn | |
Powierzchnia styku | Sn | |
Korpus | TPU, czarny | |
Kabel | PCV | |
Izolacja rdzenia | PCV | |
Kabel | ||
Średnica płaszcza | Ř 4.8 mm | |
Promień gięcia | > 5 x średnica przewodu, ruchomy, > 10 x średnica przewodu, stały | |
Kolor | czarny | |
Rdzenie | 3 x 0,5 mm 2 , 20 AWG | |
Budowa przewodnika | 28 x 0,15 mm Ř | |
Długość | 0.6 m |
