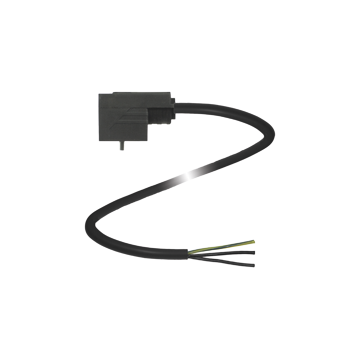

VMA-2+P/Z2-5M-PVC - 245823
Przewód zaworowy firmy Pepperl+Fuchs, wtyczka Forma A, DIN 2PIN + PE, długość 5 m, PVC czarny, IP65 / IP67, zabezpiecznie diodą Zenera, LED sygnalizacyjny
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Wersja
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Opisy produktu
Najważniejsze parametry Valve Connector Cordset VMA-2+P/Z2-5M-PVC
- Valve connector according EN 175301-803 A/ISO 4400
- Dioda Z jako obwód ochronny
- Wbudowana dioda LED, jako wskaźnik działania i funkcji
- Formowana uszczelka
- dowolnie wybierane modele kabli ze względu na zmostkowane uziemienie ochronne
- Kabel ognioodporny
- Olejoodporny
- Odporność na wibracje z mechanicznym zatrzaskiem
| Opis produktu |
|---|
| Wtyk zaworowy, forma A, 2 + PE, dioda Z, kabel PVC |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | Złącze zaworu DIN | |
| Typ konstrukcji | Złącze zaworu Forma A | |
| Styl | angled | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 2 + PE | |
| Złącze 2 | ||
| Połączenie | koniec kabla | |
| Customization | sheath stripped 50 mm | |
| Wskaźniki / środki operacyjne | ||
| LED żółty | Wyświetlacz funkcjonalny | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 24 V AC/DC | |
| Prąd pracy | max. 4 A. | |
| Tłumienie | Dioda Zenera | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | Valve connector : DIN EN 175301-803 | |
| Łatwopalność | DIN VDE 0482 , DIN EN 50265-2-1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze wtykowe | -20 ... 85 ° C (-4 ... 185 ° F) | |
| Kabel, naprawiony | -40 ... 80 ° C (-40 ... 176 ° F) | |
| Kabel zginany | -5 ... 80 °C (23 ... 176 °F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Moment dokręcający | 0.6 Nm | |
| Instalacja narzędzi | screw M3 x 29 | |
| Stopień ochrony | IP65 / IP67 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 4.8 mm | |
| Promień gięcia | > 5 x cable diameter, fixed | |
| Kolor płaszcza | czarny (podobny do RAL 9005) | |
| Liczba rdzeni | 3 | |
| Core cross section | 0,5 mm 2 | |
| Kolor rdzenia | Core 1: black 1, Core 2: black 2, Core 3: green/yellow | |
| Konstrukcja rdzenia | 16 x 0,2 mm Ř | |
| Długość | 5 m | |
| Kod kabla | Li YY 3 x 0,50 | |
| Masa | 201.1 g | |
| Materiał | ||
| Złącze wtykowe | ||
| Body | TPU, czarny | |
| Pieczęć | TPU , molded | |
| Powierzchnia styku | Sn | |
| Łatwopalność | V-0 | |
| Kabel | ||
| Poszycie | PCV | |
| Izolacja żyły | PCV | |
| Oil resistance | good | |
| Łatwopalność | V-0 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060312 |
| ECLASS 12.0 | 27060312 |
| ECLASS 11.0 | 27060312 |
| ECLASS 10.0.1 | 27060312 |
| ECLASS 9.0 | 27060312 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
