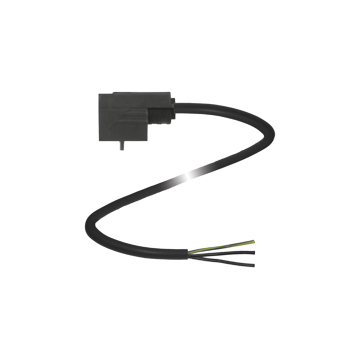

VMA-2+P/Z2-5M-PUR - 456829
Przewód zaworowy firmy Pepperl+Fuchs, wtyczka Forma A, DIN 2PIN + PE, długość 5 m, PUR czarny, IP65 / IP67, zabezpiecznie diodą Zenera, LED sygnalizacyjny
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Wersja
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Opisy produktu
Najważniejsze parametry Valve Connector Cordset VMA-2+P/Z2-5M-PUR
- Złącze zaworowe zgodne z EN 175301-803 A / ISO 4400 (wcześniej DIN 43650)
- Dioda Z jako obwód ochronny
- Wbudowana dioda LED, jako wskaźnik działania i funkcji
- dowolnie wybierane modele kabli ze względu na zmostkowane uziemienie ochronne
- Kabel ognioodporny
- Wolne od halogenu
- Komponent uznany przez UL
Opis produktu |
---|
Złącze zaworowe, forma A, 2 + PE, dioda Z, kabel PUR |
Ogólne specyfikacje | ||
---|---|---|
Ilość pinów | 2 + PE | |
Podłączenie 1 | Złącze zaworu DIN | |
Typ konstrukcji 1 | prosty kąt | |
Podłączenie 2 | koniec kabla | |
Wskaźniki / środki operacyjne | ||
LED żółty | Wyświetlacz funkcjonalny | |
Specyfikacje elektryczne | ||
Napięcie robocze | 24 V AC / DC | |
Prąd pracy | max. 4 A. | |
Odporność na objętość | < 5 mΩ | |
Tłumienie | Dioda Zenera | |
Aprobaty i certyfikaty | ||
Aprobata UL | cURus AWM 20549 (kabel) | |
Warunki otoczenia | ||
Temperatura otoczenia | Korpus: -20 ... 85 ° C (-4 ... 185 ° F) kabel, elastyczny: -20 ... 80 ° C (-4 ... 176 ° F) kabel, naprawiono: -40 ... 80 ° C (-40 ... 176 ° F) |
|
Stopień zanieczyszczenia | 3 | |
Specyfikacja mechaniczna | ||
Stopień ochrony | IP65 / IP67 | |
Podłączenie | Złącze zaworu Forma A | |
Materiał | ||
Łączność | CuSn | |
Powierzchnia styku | Sn | |
Body | TPU, czarny | |
Kabel | PUR | |
Nasłonecznienie rdzenia | PP | |
Kabel | ||
Średnica płaszcza | Ř 4.5 mm | |
Promień gięcia | > 50 mm, > 22.5 mm, stały | |
Kolor | ciemnoszary (RAL 7021) | |
Rdzenie | (2 + 1) x 0,5 mm 2 ; 20 AWG | |
Budowa przewodnika | 28 x 0,15 mm Ř | |
Długość | 5 m |
System | Classcode |
---|---|
ECLASS 13.0 | 27060312 |
ECLASS 12.0 | 27060312 |
ECLASS 11.0 | 27060312 |
ECLASS 10.0.1 | 27060312 |
ECLASS 9.0 | 27060312 |
ECLASS 8.0 | 27279218 |
ECLASS 5.1 | 27279201 |
ETIM 9.0 | EC001855 |
ETIM 8.0 | EC001855 |
ETIM 7.0 | EC001855 |
ETIM 6.0 | EC001855 |
ETIM 5.0 | EC002585 |
UNSPSC 12.1 | 31251501 |
