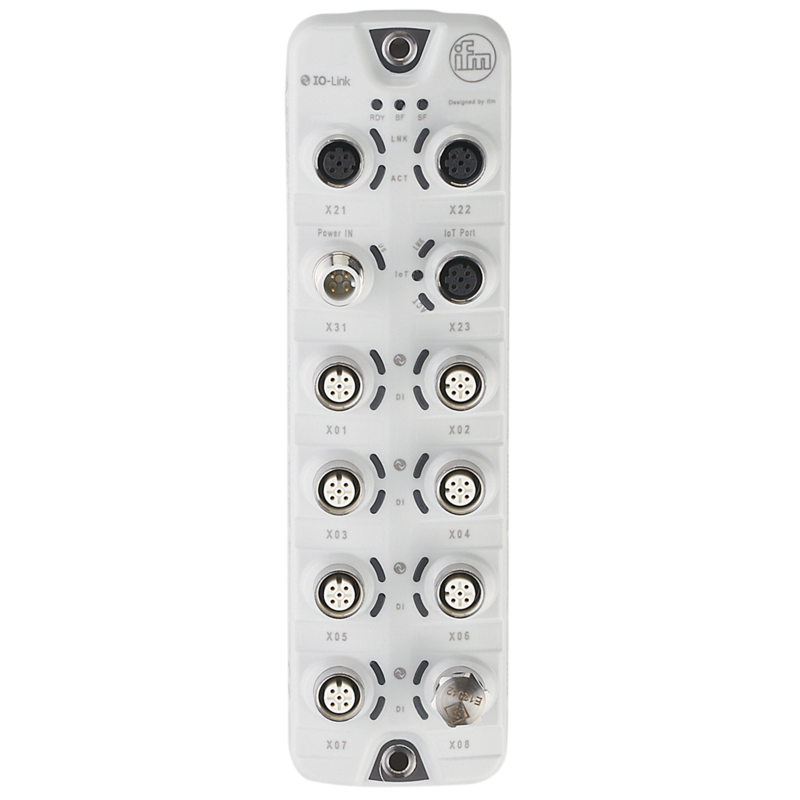

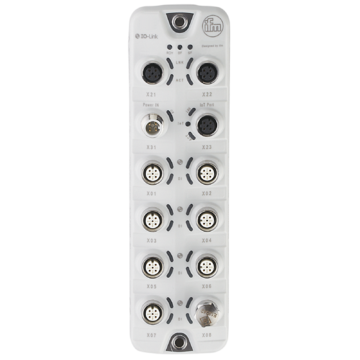

AL1323
IO-Link Master z interfejsem EtherNet/IP, Liczba wejść binarnych: 16, Liczba wyjść binarnych: 8, Ethernet, IO-Link
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Separacja między siecią przemysłową a siecią IT
- Do podłączania nawet ośmiu urządzeń IO-Link
- Niezawodne przesyłanie danych maszyny, parametrów procesu i danych diagnostycznych do sterownika
- Z interfejsem EtherNet/IP i oddzielnym interfejsem MQTT JSON
- Wysoka klasa ochrony zgodna z wymaganiami przemysłu spożywczego
| Aplikacja | ||
|---|---|---|
| Aplikacja | strefy sterylne; Moduły I/O do zastosowań sieciowych | |
| Funkcja łańcuchowa | złącze sieciowe | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 20...28 DC; (US ; zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | 300...3900; (US) | |
| Klasa ochrony | III | |
| Dane elektryczne - Zasilanie czujnika US | ||
| Maks. całkowity prąd obciążenia [A] | 3,6 | |
| Wejścia / wyjścia | ||
| Całkowita ilość wejść i wyjść | 16; (konfigurowalne) | |
| Liczba wejść i wyjść | Liczba wejść binarnych: 16; Liczba wyjść binarnych: 8 | |
| Wejścia | ||
| Liczba wejść binarnych | 16; (IO-Link Port Class A: 8 x 2) | |
| Poziom przełączania Wysoki [V] | 11...28 | |
| Poziom przełączania Niski [V] | 0...5 | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Wyjścia | ||
| Liczba wyjść binarnych | 8; (IO-Link Port Class A: 8 x 1) | |
| Maks. prąd obciążenia na wyjście [mA] | 300 | |
| Zabezpieczenie przed zwarciem | tak | |
| Interfejsy | ||
| Interfejs komunikacyjny | Ethernet; IO-Link | |
| Interfejsy - Ethernet - EtherNet/IP | ||
| Standard transmisji danych | 10Base-T; 100Base-TX | |
| Prędkość transmisji | 10 MBit/s; 100 MBit/s | |
| Protokół | EtherNet/IP | |
| Ustawienia fabryczne | adres IP: 192.168.1.250 maska podsieci: 255.255.255.255 adres IP bramki: 0.0.0.0 adres MAC: patrz tabliczka znamionowa |
|
| Notatka n/t interfejsów | DHCP, BOOTP, static DLR (Device Level Ring) Dopuszczalne topologie sieci: liniowa pierścieniowa |
|
| Interfejsy - Ethernet - Internet of Things | ||
| Standard transmisji danych | 10Base-T; 100Base-TX | |
| Prędkość transmisji | 10 MBit/s; 100 MBit/s | |
| Protokół | MQTT JSON | |
| Ustawienia fabryczne | adres IP: 169.254.x.x maska podsieci: 255.255.0.0 adres IP bramki: 0.0.0.0 adres MAC: patrz tabliczka znamionowa |
|
| Notatka n/t interfejsów | Protokół bezpieczeństwa: HTTPS | |
| Interfejsy - IO-Link Master | ||
| Typ transmisji | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Liczba portów klasy A | 8 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Temperatura składowania [°C] | -25...85 | |
| Maks. wilgotność względna powietrza [%] | 90 | |
| Ochrona | IP 65; IP 66; IP 67; IP 69K; (działanie z zaślepkami stali nierdzewnej: IP 69K) | |
| Stopień ochrony (NEMA 250) | 6P | |
| Stopień zabrudzenia | 2 | |
| Chemikalia | ||
| ISO 16750-5 | HLP, CC, DB, DC, DD, CA | |
| NEMA 250 5.13.1 | AA | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-2 | ||
| EN 61000-6-4 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | ||
| Odporność na wibracje | ||
| DIN EN 60068-2-64 2009-04 | ||
| DIN EN 60068-2-6 2008-10 | ||
| MTTF [lata] | 78 | |
| Dane mechaniczne | ||
| Waga [g] | 394,5 | |
| Materiał | obudowa: PA szary; Gniazdo: stal nierdzewna (1.4404 / 316L) | |
| Materiał uszczelnienia | EPDM | |
| Akcesoria | ||
| Dostarczane elementy | Osłona: 1 x M12, stal kwasoodporna, E12542 | |
| Uwagi | ||
| Uwagi | Dodatkowe informacje dostępne w instrukcji obsługi. | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - Ethernet | ||
| EtherNet/IP X21, X22 | Konektor: M12; kodowanie: D; uszczelnienie: EPDM | |
| Połączenie elektryczne - Przyłącze procesowe | ||
| IO-Link Port Class A X01...X08 | Konektor: M12; kodowanie: A; uszczelnienie: EPDM | |
| Połączenie elektryczne - Zasilanie | ||
| X31 | Konektor: M12; kodowanie: A | |
