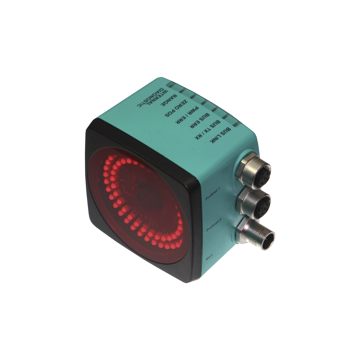

PHA400-F200-B17-V1D - 257498
Precyzyjny czujnik wizyjny pozycjonyjący otwór referencyjny, producent Pepperl + Fuchs, zasięg 400 mm, kontrolowany obszar 120 x 100 mm, zintegrowanie oświetlenie, zabezpieczenie filtrami polaryzacyjnymi, PROFINET
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Vision Sensor PHA400-F200-B17-V1D
- Wykrywa położenie dziury indeksowej
- Duży zasięg przechwytywania
- Wysoki zasięg działania
- Zintegrowana kompensacja kontrastu
- Kompaktowa konstrukcja
- Interfejs PROFINET
- Zintegrowane oświetlenie
| Opis produktu |
|---|
| Precyzyjne pozycjonowanie na otworze w obudowie 70 mm x 70 mm |
| Ogólne specyfikacje | ||
|---|---|---|
| Rodzaj światła | Zintegrowane oświetlenie LED (podczerwień) | |
| Rozmiar obiektu | Średnica otworu 13 mm | |
| Opóźnienie odpowiedzi | 100 ms | |
| Czytaj odległość | 400 mm | |
| Głębia ostrości | ± 50 mm | |
| Zakres przechwytywania | max. 120 mm x 100 mm | |
| Nominalne oceny | ||
| Aparat fotograficzny | ||
| Rodzaj | CMOS , Global shutter | |
| Liczba pikseli | 752 x 480 pixels | |
| Skala szarości | 256 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 95 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: Gotowy do pracy | |
| Wskaźnik funkcji | 7 diod LED (komunikacja, pomoc w ustawieniu, informacja o stanie) | |
| Elementy sterujące | Przycisk do parametryzacji | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC +/- 15%, PELV | |
| Prąd zasilania bez obciążenia | max. 400 mA | |
| Pobór mocy | 6 W. | |
| Interfejs | ||
| Typ interfejsu | 100 PROFINET BASE-TX | |
| Protokół | Klasa zgodności A PROFINET IO Real-Time (RT) | |
| Szybkość transmisji | 100 MBit / s | |
| Dostosowanie | ||
| Odporność na wstrząsy | EN 60068-2-27: 2009 | |
| Odporność na wibrację | EN 60068-2-6: 2008 | |
| Emitowane zakłócenia | EN 61000-6-4:2007+A1:2011 | |
| Odporność na hałas | EN 61000-6-2:2005 | |
| Bezpieczeństwo fotobiologiczne | exempt group according EN 62471:2008 | |
| Aprobaty i certyfikaty | ||
| Zgodność CE | CE | |
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura robocza | 0 ... 60 ° C (32 ... 140 ° F), -20 ... 60 ° C (-4 ... 140 ° F) (bez kondensacji; zapobiegać oblodzeniu soczewki!) | |
| Temperatura przechowywania | -30 ... 85 ° C (-22 ... 185 ° F) | |
| Wilgotność względna | 90%, bez kondensacji | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 70 mm | |
| Wysokość obudowy | 70 mm | |
| Głębokość obudowy | 50 mm | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | PC / ABS | |
| Twarz optyczna | tworzywo pane | |
| Instalacja | 4 x gwint M6 | |
| Masa | około 200 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27310101 |
| ECLASS 12.0 | 27310101 |
| ECLASS 11.0 | 27310101 |
| ECLASS 10.0.1 | 27310101 |
| ECLASS 9.0 | 27310101 |
| ECLASS 8.0 | 27310101 |
| ECLASS 5.1 | 27310101 |
| ETIM 9.0 | EC001852 |
| ETIM 8.0 | EC001852 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 43211711 |
