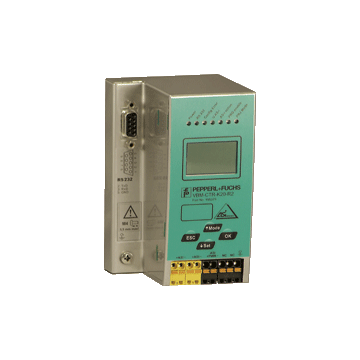

VBM-CTR-K20-R2 - 195379
Bramka AS-i firmy Pepperl + Fuchs, interfejs RS232, 1 master AS-i
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface master VBM-CTR-K20-R2
- Samodzielny master z funkcjonalnością PLC i interfejsem RS 232
- Duży, graficzny wyświetlacz LCD
- Interfejs diagnostyczny RS 232
- Łatwe uruchomienie i diagnostyka błędów za pomocą diod LED i wyświetlacza graficznego
- Wykrywanie zwarć doziemnych
- Wykrywanie zakłóceń interfejsu AS
| Opis produktu |
|---|
| Moduł szafki AS-Interface master RS 232 |
| Ogólne specyfikacje | ||
|---|---|---|
| Specyfikacja interfejsu AS | V3.0 | |
| Funkcjonalność PLC | zintegrowany | |
| Wykrywanie zwarć uziemienia | zintegrowany | |
| Monitorowanie EMC | zintegrowany | |
| Funkcja diagnostyczna | Rozszerzona funkcja za pośrednictwem wyświetlacza | |
| Numer pliku UL | E223772 tylko z niskiego napięcia, ograniczonego źródła energii (SELV lub PELV) lub wymienionego źródła klasy 2 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 180 a przy 30 °C | |
| Wskaźniki / środki operacyjne | ||
| Wyświetlacz | Podświetlany graficzny wyświetlacz LC do adresowania i komunikatów o błędach | |
| LED RS 232 | interfejs w działaniu; LED zielony | |
| LED AS-i ACTIVE | Działanie interfejsu AS normalne; LED zielony | |
| LED CONFIG ERR | Błąd konfiguracji; Czerwona dioda LED | |
| LED PRG WŁĄCZONY | autom. programowanie; LED zielony | |
| LED POWER | napięcie włączone; LED zielony | |
| TRYB LED PRJ | aktywny tryb projekcji; LED żółty | |
| LED U AS-i | Napięcie interfejsu AS; LED zielony | |
| Przełącznik SET | Wybór i ustawienie adresu podrzędnego | |
| Przycisk OK | Wybór trybu tradycyjno-graficznego / potwierdzenie | |
| Przycisk MODE | Wybór trybu operacja PRJ / zapisz konfigurację / kursor | |
| Przycisk ESC | Wybór trybu tradycyjny-graficzny / anuluj | |
| Specyfikacje elektryczne | ||
| Napięcie izolacji | ? 500 V. | |
| Znamionowe napięcie robocze | z interfejsu AS | |
| Znamionowy prąd roboczy | ≤ 150 mA | |
| Interfejs | ||
| Typ interfejsu | RS 232 | |
| Szybkość transmisji | 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600 lub 11500 Bit / s, Automatyczne wykrywanie prędkości transmisji | |
| Długość kabla | max. 30 m | |
| Podłączenie | ||
| Interfejs AS | zacisk sprężynowy, wyjmowany | |
| Interfejsy szeregowe | 9-pinowe gniazdo Sub-D | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Zgodność elektromagnetyczna | EN 61326 | |
| Stopień ochrony | EN 60529: 2000 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Izolowane źródło o wtórnym napięciu obwodu otwartego ≤ 30 V DC z maksymalnym zabezpieczeniem nadprądowym 3 A. Zabezpieczenie nadprądowe nie jest wymagane, gdy stosowane jest źródło klasy 2. Znak UL nie zapewnia certyfikatu UL dla żadnej oceny bezpieczeństwa funkcjonalnego ani aspektów urządzenia. |
|
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 55 ° C (32 ... 131 ° F) | |
| Temperatura przechowywania | -15 ... 75 ° C (5 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 | |
| Masa | 460 g | |
| Rodzaj konstrukcji | Niskoprofilowa obudowa, Stal nierdzewna | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242607 |
| ECLASS 12.0 | 27242607 |
| ECLASS 11.0 | 27242607 |
| ECLASS 10.0.1 | 27242607 |
| ECLASS 9.0 | 27242607 |
| ECLASS 8.0 | 27242607 |
| ECLASS 5.1 | 27242607 |
| ETIM 9.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| ETIM 7.0 | EC001603 |
| ETIM 6.0 | EC001603 |
| ETIM 5.0 | EC001603 |
| UNSPSC 12.1 | 39121535 |
