VBG-PB-K30-DMD-S16-EV - 245875
Bramka AS-i firmy Pepperl + Fuchs, interfejs ProfiBus DP, funkcja bezpieczeństwa, 2 mastery AS-i
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu

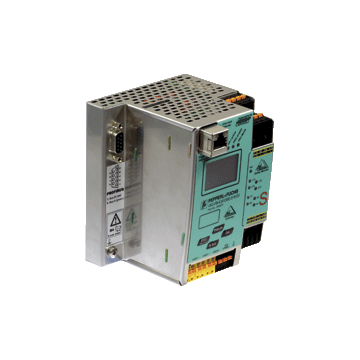

Najważniejsze parametry AS-Interface Gateway/Safety Monitor VBG-PB-K30-DMD-S16-EV
- Bramka i monitor bezpieczeństwa w jednej obudowie
- Połączenie z PROFIBUS DP
- SafeLink
- Certyfikowany do SIL 3 zgodnie z IEC 61508 i EN 62061 oraz do PL e zgodnie z EN 13849
- 2 sieci AS-Interface
- 2 bezpieczne przekaźniki wyjściowe i 2 bezpieczne wyjścia elektroniczne
- Zintegrowane oddzielanie danych
- Diagnostyka przez port Ethernet RJ45
- AS-Interface POWER24
| Opis produktu |
|---|
| Brama ze zintegrowanym monitorem bezpieczeństwa |
| Ogólne specyfikacje | ||
|---|---|---|
| Specyfikacja interfejsu AS | V3.0 | |
| Funkcjonalność PLC | aktywowany | |
| Wykrywanie duplikatów adresów | od slave AS-Interface | |
| Wykrywanie zwarć uziemienia | zintegrowany | |
| Monitorowanie EMC | zintegrowany | |
| Funkcja diagnostyczna | Rozszerzona funkcja za pośrednictwem wyświetlacza | |
| Oddzielenie danych | zintegrowany | |
| Opóźnienie włączenia | < 10 s | |
| Opóźnienie odpowiedzi | < 40 ms | |
| Numer pliku UL | E223772 tylko z niskiego napięcia, ograniczonego źródła energii (SELV lub PELV) lub wymienionego źródła klasy 2 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 3 | |
| Poziom wydajności (PL) | PL e | |
| MTTF d | 200 a | |
| B 10d | 2 E+7 | |
| Wskaźniki / środki operacyjne | ||
| Wyświetlacz | Podświetlany graficzny wyświetlacz LC do adresowania i komunikatów o błędach | |
| LED PROFIBUS | Wykryto Master PROFIBUS; LED zielony | |
| LED AS-i ACTIVE | Działanie interfejsu AS normalne; LED zielony | |
| LED CONFIG ERR | Błąd konfiguracji; Czerwona dioda LED | |
| LED PRG WŁĄCZONY | autom. programowanie; LED zielony | |
| LED POWER | napięcie włączone; LED zielony | |
| TRYB LED PRJ | aktywny tryb projekcji; LED żółty | |
| LED U AS-i | Napięcie interfejsu AS; LED zielony | |
| LED AUX | ext. napięcie pomocnicze U AUX ; LED zielony | |
| LED EDM / Start | Zamknięte wejścia obwodu monitorowania urządzenia zewnętrznego, 4x żółte diody LED | |
| Obwód wyjściowy LED | Obwód wyjściowy zamknięty; 4 x zielone diody LED | |
| Przycisk | 4 | |
| Specyfikacje elektryczne | ||
| Napięcie izolacji | ? 500 V. | |
| Znamionowe napięcie robocze | 30 V DC 20 ... 31.6 V (PELV) |
|
| Znamionowy prąd roboczy | 300 mA (PELV) | |
| Zasilacz | max. 4 A na obwód AS-Interface | |
| Interfejs 1 | ||
| Typ interfejsu | RS-485 | |
| Protokół | PROFIBUS DP V1 | |
| Szybkość transmisji | 9,6 kBit / s / 12 MBit / s, Automatyczne wykrywanie prędkości transmisji | |
| Interfejs 2 | ||
| Typ interfejsu | Ethernet: RJ-45 Interfejs diagnostyczny |
|
| Interfejs 3 | ||
| Typ interfejsu | Gniazdo karty chipowej | |
| Wejście | ||
| Numer / typ | 4 wejścia EDM / Start: EDM: Wejścia dla obwodów monitorujących urządzenia zewnętrzne Start: wejścia Start: Statyczny prąd przełączający 4 mA przy 24 V, dynamiczny 30 mA przy 24 V (T = 100 µs) |
|
| Wyjście | ||
| Wyjście bezpieczeństwa | Obwody wyjściowe 1 i 2: 2 styki bezpotencjałowe, max. obciążenie styku: 3 A DC-13 przy 30 V DC , 3 A AC-15 przy 30 V AC Obwody wyjściowe 3 i 4: 2 wyjścia tranzystorowe PNP max. obciążenie styku: 0,5 A DC-13 przy 30 V DC |
|
| Podłączenie | ||
| PROFIBUS | Interfejs Sub-D | |
| Interfejs AS | zacisk sprężynowy, wyjmowany | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 EN 61000-6-2: 2005, EN 61000-6-4: 2007 | |
| Standardowa zgodność | ||
| Zgodność elektromagnetyczna | EN 61000-6-2: 2005, EN 61000-6-4: 2007 | |
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | PROFIBUS zgodny z DIN 19245 część 3 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na wstrząsy | EN 61131-2: 2004 | |
| Standardy | IEC 61508:2010 (SIL3) IEC 62061:2005 (SIL3) EN ISO 13849-1:2008 (PL e) | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Izolowane źródło o wtórnym napięciu obwodu otwartego ≤ 30 V DC z maksymalnym zabezpieczeniem nadprądowym 3 A. Zabezpieczenie nadprądowe nie jest wymagane, gdy stosowane jest źródło klasy 2. Znak UL nie zapewnia certyfikatu UL dla żadnej oceny bezpieczeństwa funkcjonalnego ani aspektów urządzenia. |
|
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 55 ° C (32 ... 131 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 | |
| Materiał | ||
| Obudowa | Stal nierdzewna | |
| Masa | 800 g | |
| Rodzaj konstrukcji | Niskoprofilowa obudowa, Stal nierdzewna | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242607 |
| ECLASS 12.0 | 27242607 |
| ECLASS 11.0 | 27242607 |
| ECLASS 10.0.1 | 27242607 |
| ECLASS 9.0 | 27242607 |
| ECLASS 8.0 | 27242607 |
| ECLASS 5.1 | 27242607 |
| ETIM 9.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| ETIM 7.0 | EC001603 |
| ETIM 6.0 | EC001603 |
| ETIM 5.0 | EC001603 |
| UNSPSC 12.1 | 39121004 |
