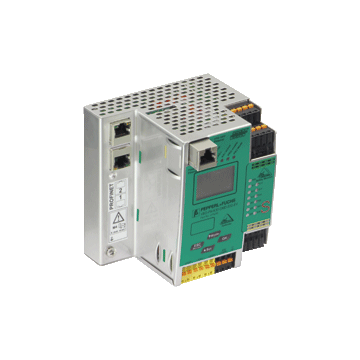

VBG-EC-K30-DMD-S32-EV - 281885
Bramka AS-i firmy Pepperl + Fuchs, interfejs EtherCAT, funkcja bezpieczeństwa, 2 mastery AS-i
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface Gateway/Safety Monitor VBG-EC-K30-DMD-S32-EV
- Bramka i monitor bezpieczeństwa w jednej obudowie
- Połączenie z EtherCAT
- SafeLink
- Certyfikowany do SIL 3 zgodnie z IEC 61508 i EN 62061 oraz do PL e zgodnie z EN 13849
- 2 sieci AS-Interface
- Sześć bezpiecznych wyjść elektronicznych
- Zintegrowane oddzielanie danych
- Wykryj zdublowane adresowanie
- Wykrywanie zwarć doziemnych
- Wykrywanie zakłóceń interfejsu AS
- Interfejs diagnostyczny Ethernet
| Opis produktu |
|---|
| Brama EtherCat ze zintegrowanym monitorem bezpieczeństwa, podwójny master dla 2 sieci AS-Interface, wejście zasilania z cewkami odsprzęgającymi |
| Ogólne specyfikacje | ||
|---|---|---|
| Specyfikacja interfejsu AS | V3.0 | |
| Funkcjonalność PLC | aktywowany | |
| Wykrywanie duplikatów adresów | od slave AS-Interface | |
| Wykrywanie zwarć uziemienia | zintegrowany | |
| Monitorowanie EMC | zintegrowany | |
| Funkcja diagnostyczna | Rozszerzona funkcja za pośrednictwem wyświetlacza | |
| Oddzielenie danych | zintegrowany | |
| Opóźnienie włączenia | < 10 s | |
| Opóźnienie odpowiedzi | < 40 ms | |
| Numer pliku UL | E223772 tylko z niskiego napięcia, ograniczonego źródła energii (SELV lub PELV) lub wymienionego źródła klasy 2 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 3 | |
| Poziom wydajności (PL) | PL e | |
| MTTF d | 100 a | |
| B 10d | 2.5 E+5 | |
| Wskaźniki / środki operacyjne | ||
| Wyświetlacz | Podświetlany graficzny wyświetlacz LC do adresowania i komunikatów o błędach | |
| LED ETHERNET | Aktywny EtherCAT; LED zielony | |
| LED AS-i ACTIVE | Działanie interfejsu AS normalne; LED zielony | |
| LED CONFIG ERR | Błąd konfiguracji; Czerwona dioda LED | |
| LED PRG WŁĄCZONY | autom. programowanie; LED zielony | |
| LED POWER | napięcie włączone; LED zielony | |
| TRYB LED PRJ | aktywny tryb projekcji; LED żółty | |
| LED U AS-i | Napięcie interfejsu AS; LED zielony | |
| LED AUX | ext. napięcie pomocnicze U AUX ; LED zielony | |
| LED IN | 6 x LED zielony | |
| LED OUT | Obwód wyjściowy zamknięty; 6 x zielone diody LED | |
| Przycisk | 4 | |
| Przełącznik SET | Wybór i ustawienie adresu podrzędnego | |
| Przycisk OK | Wybór trybu tradycyjno-graficznego / potwierdzenie | |
| Przycisk MODE | Wybór trybu operacja PRJ / zapisz konfigurację / kursor | |
| Przycisk ESC | Wybór trybu tradycyjny-graficzny / anuluj | |
| Specyfikacje elektryczne | ||
| Napięcie izolacji | ? 500 V. | |
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface; 24 V DC | |
| Znamionowy prąd roboczy | około 300 mA PELV | |
| Interfejs 1 | ||
| Typ interfejsu | RJ-45 | |
| Fizyczny | 2 x RJ-45 | |
| Protokół | EtherCAT® acc. to IEEE 802.3 | |
| Szybkość transmisji | 10 MBit / s / 100 MBit / s, Automatyczne wykrywanie prędkości transmisji | |
| Interfejs 2 | ||
| Typ interfejsu | Interfejs diagnostyczny Ethernet RJ-45 | |
| Szybkość transmisji | 10 MBit / s | |
| Interfejs 3 | ||
| Typ interfejsu | Gniazdo karty chipowej | |
| Wejście | ||
| Numer / typ | 6 wejść Bezpieczeństwo: 3 x 2 kanały Lub 6 standardowych wejść |
|
| Wyjście | ||
| Wyjście bezpieczeństwa | 6 wyjść półprzewodnikowych Obwody wyjściowe: 6 wyjść tranzystorowych PNP Max. obciążenie styku: 1,2 A DC-13 przy 30 V DC , ? = łącznie 7,2 A (patrz obniżenie wartości znamionowej) |
|
| Podłączenie | ||
| Ethernet | RJ-45 | |
| Interfejs AS | zacisk sprężynowy, wyjmowany | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 EN 61000-6-2 / AC: 2005, EN 61000-6-4: 2007 + A1: 2011 | |
| Dyrektywa maszynowa | ||
| Dyrektywa 2006/42 / WE | EN 61508:2010 EN ISO 13849-1/AC:2009 EN 62061:2005+A1:2013 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Emitowane zakłócenia | EN 61000-6-4:2007/A1:2011 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61000-6-2/AC:2005 | |
| Odporność na wstrząsy | EN 61131-2: 2004 | |
| Bezpieczeństwo funkcjonalne | EN ISO 13849-1: 2008 / AC: 2009, EN ISO 13849-2: 2012 (do PL e), EN 61508: 2010 i EN 62061: 2005 + A1: 2013 (do SIL3) | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Izolowane źródło o wtórnym napięciu obwodu otwartego ≤ 30 V DC z maksymalnym zabezpieczeniem nadprądowym 3 A. Zabezpieczenie nadprądowe nie jest wymagane, gdy stosowane jest źródło klasy 2. Znak UL nie zapewnia certyfikatu UL dla żadnej oceny bezpieczeństwa funkcjonalnego ani aspektów urządzenia. |
|
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 55 ° C (32 ... 131 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 | |
| Materiał | ||
| Obudowa | Stal nierdzewna | |
| Masa | 800 g | |
| Rodzaj konstrukcji | Niski profil obudowy | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242607 |
| ECLASS 12.0 | 27242607 |
| ECLASS 11.0 | 27242607 |
| ECLASS 10.0.1 | 27242607 |
| ECLASS 9.0 | 27242607 |
| ECLASS 8.0 | 27242607 |
| ECLASS 5.1 | 27242607 |
| ETIM 9.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| ETIM 7.0 | EC001603 |
| ETIM 6.0 | EC001603 |
| ETIM 5.0 | EC001603 |
| UNSPSC 12.1 | 39121004 |
