VBA-4E4E-G12-ZAJ - 200524
Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 2 x 4 wejścia dla czujników 2/3-przewodowych, obudowa G12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu

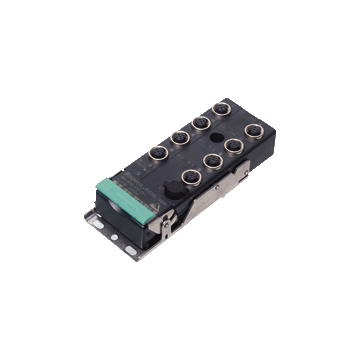

Najważniejsze parametry AS-Interface sensor module VBA-4E4E-G12-ZAJ
- A/B node with extended addressing possibility for up to 62 nodes
- Jednoczęściowa obudowa z podstawą ze stali nierdzewnej
- Instalacja bez narzędzi
- Wkładki metalowe gwintowane z technologią SPEEDCON
- Płaskie połączenie kablowe z techniką przebijania kabla, zmienne prowadzenie płaskiego kabla
- Monitorowanie komunikacji, konfigurowalne
- Wejścia dla czujników 2-, 3- i 4-przewodowych
- Montaż na szynie DIN
- Certyfikat AS-Interface
- Automatyczne adresowanie z najnowszymi wzorcami w przypadku wymiany
| Opis produktu |
|---|
| G12 flat module, 2 x 4 inputs (PNP) |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | Double A/B node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V2.1 | |
| Profil | S-0.A.2 | |
| IO code | 0 | |
| ID code | A | |
| ID1 code | Node 1: 1 Node 2: 2 |
|
| ID2 code | 2 | |
| Numer pliku UL | E223772 | |
| Wskaźniki / środki operacyjne | ||
| LED PWR / FAULT | 2 podwójne diody LED zielony / czerwony zielony: obsługa AS-Interface czerwony: błąd komunikacji miganie żółty / czerwony: adres 0 miganie zielony / czerwony: przeciążenie zasilania |
|
| LED IN | stan przełączania (wejście); 8 LED żółtych | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 80 mA (bez czujników) / max. 280 mA | |
| Klasa ochrony | III | |
| Ochrona przed przepięciami | U e : III kategoria przepięciowa, bezpieczne izolowane zasilacze (PELV) pochodzące z sieci do 300 V prądu przemiennego do neutralnego | |
| Wejście | ||
| Numer / typ | 2x 4 wejścia dla czujników 2- lub 3-przewodowy (PNP), DC alternatywne 2x 2 wejścia dla czujników 4-przewodowych (PNP), DC |
|
| Zasilanie | z interfejsu AS | |
| Napięcie | 21 ... 31 V. | |
| Prąd ładowania | ≤ 200 mA, przeciążenie i zabezpieczone przed zwarciem | |
| Prąd wejściowy | ≤ 8 mA (ograniczone wewnętrznie) | |
| Punkt przełączania | zgodny z DIN EN 61131-2 (typ 2) | |
| 0 (nie tłumiony) | ≤ 2 mA | |
| 1 (osłabiony) | ? 6 mA | |
| Opóźnienie sygnału | < 1 ms (wejście / interfejs AS) | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 EN 61000-6-2: 2005, EN 61000-6-4: 2007 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Wejście | EN 61131-2 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61000-6-2: 2005 EN 62026-2: 2013 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Wilgotność względna | 85%, bez kondensacji | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Odporność na wstrząsy i uderzenia | 30 g , 11 ms w 6 kierunkach przestrzennych 3 wstrząsy 10 g , 16 ms w 6 kierunkach przestrzennych 1000 wstrząsów |
|
| Odporność na wibrację | 0,75 mm 10 ... 57 Hz, 5 g 57 ... 150 Hz, 20 cykli | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | metoda przebijania kabla płaski kabel żółty wejścia: okrągłe złącze M12 |
|
| Materiał | ||
| Obudowa | PBT | |
| Masa | 230 g | |
| Moment dokręcający, dławik kablowy | 0,4 Nm | |
| Montaż | Płyta montażowa | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
