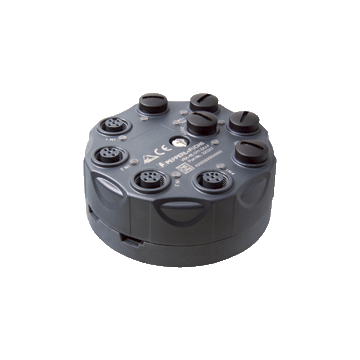

VBA-4E4E-G11-ZAJ-F - 251408
Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 2 x 4 wejścia dla czujników 2/3-przewodowych, obudowa G11
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface sensor module VBA-4E4E-G11-ZAJ-F
- Wejścia dla czujników 2-, 3- i 4-przewodowych
- Dostawa czujników z interfejsu AS
- Wyświetlacz funkcji dla magistrali i wejść
- Stopień ochrony IP68 / IP69K
- Monitorowanie komunikacji
- Metoda przebijania kabla pozłacanymi stykami
- AS-Interface POWER24
| Opis produktu |
|---|
| G11 module, 2 x 4 inputs |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | A/B node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V2.1 | |
| Profil | S-0.A.2 | |
| IO code | 0 | |
| ID code | A | |
| ID1 code | Node 1: 1 Node 2: 2 |
|
| ID2 code | 2 | |
| Numer pliku UL | E223772 | |
| Wskaźniki / środki operacyjne | ||
| LED AS-i / FAULT | 2 podwójne diody LED zielony / czerwony zielony: obsługa AS-Interface czerwony: błąd komunikacji miganie żółty / czerwony: adres 0 miganie zielony / czerwony: przeciążenie zasilania |
|
| LED IN | stan przełączania (wejście); 8 LED żółtych | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 18,0 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 80 mA (bez czujników) / max. 280 mA | |
| Klasa ochrony | III | |
| Ochrona przed przepięciami | U e : kategoria przepięciowa III, bezpieczne izolowane zasilacze (PELV) | |
| Wejście | ||
| Numer / typ | 2x 4 wejścia dla czujników 2- lub 3-przewodowy (PNP), DC alternatywne 2x 2 wejścia dla czujników 4-przewodowych (PNP), DC |
|
| Zasilanie | z interfejsu AS | |
| Napięcie | 12 ... 31 V. | |
| Prąd ładowania | ≤ 200 mA, przeciążenie i zabezpieczone przed zwarciem | |
| Prąd wejściowy | ≤ 9 mA (ograniczone wewnętrznie) | |
| Punkt przełączania | zgodny z DIN EN 61131-2 (typ 2) | |
| 0 (nie tłumiony) | ≤ 3 mA | |
| 1 (osłabiony) | ? 5 mA | |
| Opóźnienie sygnału | < 1 ms (wejście / interfejs AS) | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 EN 61000-6-2: 2005, EN 61000-6-4: 2007 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Wejście | EN 61131-2: 2007 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61000-6-2: 2005, EN 61326-1: 2006, EN 62026-2: 2013 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Wilgotność względna | 85%, bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Odporność na wstrząsy i uderzenia | 30 g, 6 ms w 6 kierunkach przestrzennych, 3 wstrząsy 10 g, 16 ms w 6 kierunkach przestrzennych, 1000 wstrząsów | |
| Odporność na wibrację | 0,35 mm 10 ... 57 Hz, 5 g 57 ... 2000 Hz, 10 cykli | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP68 / IP69K | |
| Podłączenie | Interfejs AS-I: płaski kabel AS- Wejścia: okrągłe złącze M12 |
|
| Materiał | ||
| Obudowa | PBT PC | |
| Śruba montażowa | Stal nierdzewna 1.4305 / AISI 303 | |
| Masa | 200 g | |
| Moment dokręcania, śruby obudowy | 1.8 Nm | |
| Moment dokręcający, dławik kablowy | 0,4 Nm | |
| Montaż | Płyta montażowa | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
