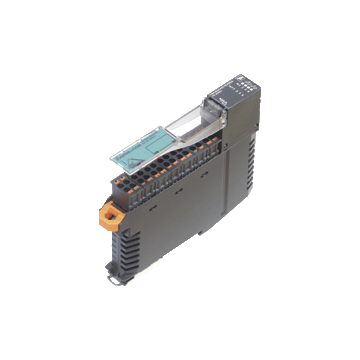

VBA-4E4A-KE5-ZEJQ/E2L - 263813

Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 4 wejścia cyfrowe dla czujników 3-przewodowych, 4 wyjścia PNP, obudowa na szynę DIN

Kod produktu: VBA-4E4A-KE5-ZEJQ/E2L
Oznaczenie producenta: 263813
Producent: PEPPERL+FUCHS
Kategoria: Sieci AS-I

Dodaj do porównania

762,00 zł

937,26 zł z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 1 tydzień gdy dostępny w PF Niemcy

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie

1 tydzień gdy dostępny w PF Niemcy

Gwarancja

Producent

PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry AS-Interface sensor/actuator module VBA-4E4A-KE5-ZEJQ/E2L

Obudowa z technologią połączeń push-in i mechanicznie kodowanymi listwami zaciskowymi
Szerokość obudowy 19 mm, montaż w szafie rozdzielczej na szynie montażowej DIN
Możliwość wyboru zasilania czujników: Zewnętrzne lub z modułu
Wyświetlacz funkcji dla magistrali, zewnętrznego napięcia pomocniczego, wewnętrznego zasilania czujnika, wejść i wyjść
Czerwona dioda LED na kanał, świeci w przypadku przeciążenia wyjścia

Opis produktu
Moduł szafki - 4 wejścia i 4 wyjścia

Ogólne specyfikacje
Node type		A/B node
Specyfikacja interfejsu AS		V3.0
Required gateway specification		? V3.0
Numer pliku UL		E223772
MTBF		141 a
Wskaźniki / środki operacyjne
AWARIA LED		Wyświetlanie błędów; czerwona dioda LED czerwona: błąd komunikacji, tzn. adres jest równy 0 czerwona migająca: przeciążenie wewnętrznego zasilania wejściowego, tj. przeciążenie lub wyjścia przerwania przewodu
LED INT		Aktywne wewnętrzne wejście zasilania; LED zielony
LED PWR		Napięcie interfejsu AS; zielona dioda LED zielona: napięcie OK migająca zielona: adres 0
LED AUX		ext. auxiliary voltage U_AUX; dual LED zielony/czerwony green: voltage OK red: reverse voltage
LED IN		stan przełączania (wejście); 4 diody LED żółte
LED OUT		stan przełączania (wyjście); 4 LED żółty / czerwony żółty: wyjście aktywne czerwony: wyjście przeciążenie lub przerwanie przewodu
Specyfikacje elektryczne
Napięcie pomocnicze (wejście)		12 ... 30 V DC PELV
Napięcie pomocnicze (wyjście)		PELV 20 ... 30 V DC
Znamionowe napięcie robocze		26,5 ... 31,6 V z AS-Interface
Znamionowy prąd roboczy		≤ 35 mA (bez czujników) / max. 190 mA
Klasa ochrony		III
Ochrona przed przepięciami		U _EXT , U _AUX , U _e : kategoria przepięciowa II, bezpieczne izolowane zasilacze (PELV) Kategoria przepięciowa zasilaczy (pierwotny): III
Znamionowe napięcie izolacji		92 V
Impulsowe napięcie wytrzymywane		0.8 kV
Wejście
Numer / typ		4 wejścia dla czujników 3-przewodowych (PNP), DC
Zasilanie		z interfejsu AS (pozycja przełącznika INT, ustawienia domyślne) lub zewnętrzny U _EXT (pozycja przełącznika EXT)
Napięcie		21 ... 31 V DC (INT)
Prąd ładowania		≤ 150 mA, przeciążeniowe i zabezpieczone przed zwarciem (INT)
Prąd wejściowy		≤ 5,6 mA (maks.)
Punkt przełączania		zgodny z DIN EN 61131-2 (typ 1)
	0 (nie tłumiony)	≤ 0.5 mA
	1 (osłabiony)	? 2 mA
Opóźnienie sygnału		< 1 ms (wejście / interfejs AS)
Wyjście
Numer / typ		4 wyjścia elektroniczne, PNP, odporne na przeciążenie i zwarcie
Zasilanie		od zewnętrznego napięcia pomocniczego U _AUX
Napięcie		? (U _AUX - 0,5 V)
Prąd		2 A na wyjście, łącznie 4 A (T _{≤ 60 ° C) 1 A na wyjście, ogółem 4 A (T _{≤ 70 ° C)}}
Kategoria użytkowania		DC-13
Zgodność z dyrektywą
Zgodność elektromagnetyczna
	Dyrektywa 2014/30 / UE	EN 62026-2: 2013 EN 61000-6-2: 2005, EN 61000-6-4: 2007
Dyrektywa maszynowa
	Dyrektywa 2006/42 / WE	EN ISO 13849-1: 2008 EN ISO 13849-2: 2012
Standardowa zgodność
Stopień ochrony		EN 60529: 2000
Standard Fieldbus		EN 62026-2: 2013
Bezpieczeństwo elektryczne		IEC 61140: 2009
Wejście		EN 61131-2: 2004
Emitowane zakłócenia		EN 61000-6-4:2007
Interfejs AS		EN 62026-2: 2013
Odporność na hałas		EN 61000-6-2: 2005, EN 61326-1: 2006, EN 62026-2: 2013
Bezpieczeństwo funkcjonalne		EN ISO 13849-1: 2008 EN ISO 13849-2: 2012
Instrukcje programowania
Profil		S-7.A.7
Kod IO		7
Kod identyfikacyjny ID		A
Kod ID1		7
Kod ID2		7
Bity danych (funkcja poprzez interfejs AS)		InputOutput
	D0	IN1 O1
	D1	IN2 O2
	D2	IN3 O3
	D3	IN4 O4
Bity parametrów (programowalne przez AS-i)		funkcja
	P0	Monitorowanie komunikacji P0 = 0 monitorowanie = wyłączone, wyjścia zachowują status, jeśli komunikacja nie powiedzie się. P0 = 1 monitorowanie = włączone, tzn. Jeśli komunikacja nie powiedzie się, wyjścia są wyłączone (ustawienia domyślne)
	P1	Filtr wejściowy P1 = 0 filtr wejściowy włączony, tłumienie impulsów ≤ 2 ms P1 = 1 filtr wejściowy wyłączony (ustawienia domyślne)
	P2	Wyprowadzenie wyjściowe P2 = 0 wyprowadzenie włączone P2 = 1 wyprowadzenie wyłączone (ustawienia domyślne)
	P3	nieużywany
Warunki otoczenia
Temperatura otoczenia		-25 ... 70 ° C (-13 ... 158 ° F)
Temperatura przechowywania		-25 ... 85 ° C (-13 ... 185 ° F)
Wilgotność względna		85%, bez kondensacji
Warunki klimatyczne		Tylko do użytku w pomieszczeniach
Wysokość		≤ 2000 m powyżej MSL
Odporność na wstrząsy i uderzenia		15 g, 11 ms w 6 kierunkach przestrzennych, 3 wstrząsy 10 g, 16 ms w 6 kierunkach przestrzennych, 1000 wstrząsów
Odporność na wibrację		0,35 mm 10 ... 57 Hz, 5 g 57 ... 150 Hz, 20 cykli
Stopień zanieczyszczenia		2
Specyfikacja mechaniczna
Stopień ochrony		IP20 Do zastosowań związanych z bezpieczeństwem: wymagany montaż w obudowie o minimalnym stopniu ochrony IP54
Podłączenie		Wyjmowane zaciski wciskane pojemność znamionowa połączenia: sztywne: 0,20 mm ² ... 1,5 mm ² elastyczne (bez końcówki kablowej) : 0,20 mm ² ... 2,5 mm ² elastyczny (z tulejką na końcu drutu): 0,25 mm ² ... 1,5 mm ²
Materiał
	Obudowa	PA 66-FR
Masa		110 g
Montaż		Szyna montażowa DIN

System	Classcode
ECLASS 13.0	27242604
ECLASS 12.0	27242604
ECLASS 11.0	27242604
ECLASS 10.0.1	27242604
ECLASS 9.0	27242604
ECLASS 8.0	27242604
ECLASS 5.1	27242604
ETIM 9.0	EC001599
ETIM 8.0	EC001599
ETIM 7.0	EC001599
ETIM 6.0	EC001599
ETIM 5.0	EC001599
UNSPSC 12.1	39121535
