VBA-4E4A-KE-ZEJQ/E2L - 217801

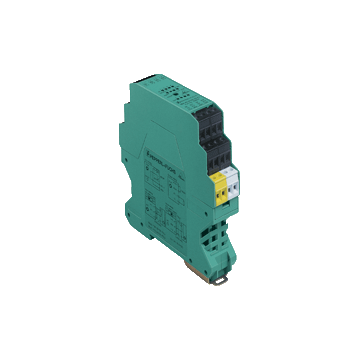

Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 4 wejścia cyfrowe dla czujników 2/3-przewodowych, 4 wyjścia PNP, obudowa na szynę DIN
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface sensor/actuator module VBA-4E4A-KE-ZEJQ/E2L
- Obudowa ze zdejmowanymi, mechanicznymi i oznaczonymi kolorami zaciskami
- Monitorowanie komunikacji
- Wejścia dla czujników 2- i 3-przewodowych
- Adresowanie gniazda
- Zasilanie wyjść z zewnętrznego napięcia pomocniczego
- Możliwość wyboru zasilania czujników: Zewnętrzne lub z modułu
- Wyświetlacz funkcji dla magistrali, zewnętrznego napięcia pomocniczego, wewnętrznego zasilania czujnika, wejść i wyjść
- Czerwona dioda LED na kanał, świeci w przypadku przeciążenia wyjścia
- Przełączane wykrywanie uszkodzenia przewodu (wyjścia)
| Opis produktu |
|---|
| KE switch cabinet module, 4 inputs and 4 outputs |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | A/B node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V3.0 | |
| Profil | S-7.A.7 | |
| IO code | 7 | |
| ID code | A | |
| ID1 code | 7 | |
| ID2 code | 7 | |
| Numer pliku UL | E223772 | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | Wyświetlanie błędów; czerwona dioda LED czerwona: błąd komunikacji, tzn. adres jest równy 0 czerwona migająca: przeciążenie wewnętrznego zasilania wejściowego, tj. przeciążenie lub wyjścia przerwania przewodu |
|
| LED INT | Aktywne wewnętrzne wejście zasilania; LED zielony | |
| LED PWR | Napięcie interfejsu AS; zielona dioda LED zielona: napięcie OK migająca zielona: adres 0 |
|
| LED AUX | ext. auxiliary voltage UAUX; dual LED zielony/czerwony green: voltage OK red: reverse voltage |
|
| LED IN | stan przełączania (wejście); 4 diody LED żółte | |
| LED OUT | stan przełączania (wyjście); 4 LED żółty / czerwony żółty: wyjście aktywne czerwony: wyjście przeciążenie lub przerwanie przewodu |
|
| Specyfikacje elektryczne | ||
| Napięcie pomocnicze (wejście) | 12 ... 30 V DC PELV | |
| Napięcie pomocnicze (wyjście) | PELV 20 ... 30 V DC | |
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 35 mA (bez czujników) / max. 190 mA | |
| Klasa ochrony | III | |
| Ochrona przed przepięciami | U EXT , U AUX , U e : kategoria przepięciowa II, bezpieczne izolowane zasilacze (PELV) | |
| Wejście | ||
| Numer / typ | 4 wejścia dla czujników 2- lub 3-przewodowych (PNP), DC | |
| Zasilanie | z interfejsu AS (pozycja przełącznika INT, ustawienia domyślne) lub zewnętrzny U EXT (pozycja przełącznika EXT) | |
| Napięcie | 21 ... 31 V DC (INT) | |
| Prąd ładowania | ≤ 150 mA, przeciążeniowe i zabezpieczone przed zwarciem (INT) | |
| Prąd wejściowy | ≤ 9 mA (ograniczone wewnętrznie) | |
| Punkt przełączania | zgodny z DIN EN 61131-2 (typ 2) | |
| 0 (nie tłumiony) | ≤ 3 mA | |
| 1 (osłabiony) | ? 5 mA | |
| Opóźnienie sygnału | < 1 ms (wejście / interfejs AS) | |
| Wyjście | ||
| Numer / typ | 4 wyjścia elektroniczne, PNP, odporne na przeciążenie i zwarcie | |
| Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
| Napięcie | ? (U AUX - 0,5 V) | |
| Prąd | 2 A na wyjście, suma 4A (TB ≤ 40 °C) 0.5 A na wyjście ogółem 2A (TB ≤ 60 °C, ułożone szeregowo bez przerw) 2 A na wyjście ogółem 4A (TB ≤ 60 °C, ułożone szeregowo z odstępem 5 mm) |
|
| Kategoria użytkowania | DC-13 | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 EN 61000-6-2: 2005, EN 61000-6-4: 2007 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Wejście | EN 61131-2: 2004 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61000-6-2: 2005, EN 61326-1: 2006, EN 62026-2: 2013 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 60 ° C (-13 ... 140 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Wilgotność względna | 85%, bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 | |
| Podłączenie | wyjmowane zaciski pojemność znamionowa połączenia: sztywne / elastyczne (z tulejkami kablowymi i bez): 0,25 mm 2 ... 2,5 mm 2 dla połączenia wieloprzewodowego dwoma przewodami o jednakowym przekroju: elastyczny z podwójnymi tulejkami: 0,5 mm 2 ... 1,5 mm 2 |
|
| Materiał | ||
| Obudowa | PA 66-FR | |
| Masa | 150 g | |
| Montaż | Szyna montażowa DIN | |
| Moment dokręcania śrub mocujących | 0,5 Nm ... 0,6 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
