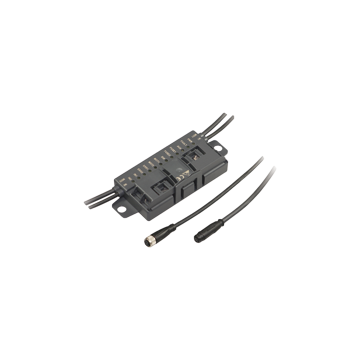

VBA-4E4A-G20-ZEJ/M3L-P9 - 320725
Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 2 wejścia cyfrowe dla czujników 3-przewodowych PNP, 2 wyjścia do silników prądu stałego, obudowa G20
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface I/O module VBA-4E4A-G20-ZEJ/M3L-P9
- A/B node with extended addressing possibility for up to 62 nodes
- Wejścia dla czujników 3-przewodowych
- Wyjścia dla silników rolkowych DC (silniki bębnowe)
- Podłączenie silników i czujników poprzez złącza M8
- Konfigurowalne rampy start / stop
- Monitorowanie komunikacji
- Zasilanie wyjść z zewnętrznego napięcia pomocniczego
- Zasilanie dla wejść z interfejsu AS
- Wyświetlacz funkcji dla magistrali, zewnętrznego napięcia pomocniczego, wejść i wyjść
- Metoda przebijania kabla pozłacanymi stykami
| Opis produktu |
|---|
| G20 motor control module for Interroll EC310, Interroll EC5000 24V AI, Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XC, Winroller WIN50 Series DC |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | A/B node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V3.0 | |
| Profil | S-7.A.7 | |
| IO code | 7 | |
| ID code | A | |
| ID1 code | 7 | |
| ID2 code | 7 | |
| Numer pliku UL | E223772 „Do użytku tylko w aplikacjach NFPA 79” | |
| MTBF | 98 a | |
| Kompatybilne silniki rolkowe | Interroll EC310, Interroll EC5000 24V AI (20W / 35W / 50W), Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XC , Winroller WIN50 Series DC | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | wyświetlanie błędów; Dioda czerwona czerwona: błąd komunikacji lub adres wynosi 0 czerwona migająca: przeciążenie zasilania czujnika lub przeciążenie sygnału prędkości lub brak zewnętrznego napięcia pomocniczego U AUX |
|
| LED ERR | Błąd silnika: 2 diody LED żółte | |
| LED PWR | Napięcie interfejsu AS; zielona dioda LED zielona: napięcie OK zielona migająca: adres 0 lub przeciążenie zasilania czujnika lub przeciążenie sygnału prędkości lub zewnętrzne napięcie pomocnicze U AUX brakuje |
|
| LED AUX | ext. auxiliary voltage UAUX; dual LED zielony/czerwony green: voltage OK red: reverse voltage |
|
| LED IN | stan przełączania (wejście); 2 żółte diody LED | |
| BEZPIECZNIK LED | Zasilacz silnika; 2 zielone diody LED | |
| LED DIR | Kierunek obrotów silnika; żółta dioda LED | |
| LED MOT | Silnik aktywny; 2 żółte diody LED | |
| Specyfikacje elektryczne | ||
| Napięcie pomocnicze (wyjście) | 18 ... 30 VDC PELV | |
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 25 mA (bez czujników) / max. 170 mA | |
| Wejście | ||
| Numer / typ | 2 wejścia dla czujników 3-przewodowych (PNP), DC | |
| Zasilanie | z interfejsu AS | |
| Prąd ładowania | 100 mA, przeciążenie i zabezpieczone przed zwarciem | |
| Prąd wejściowy | ≤ 6 mA (wewnętrznie ograniczony) | |
| Punkt przełączania | zgodny z DIN EN 61131-2 0 (nie tłumiony) ≤ 0,5 mA 1 (tłumiony) ? 2,0 mA |
|
| Opóźnienie sygnału | < 1 ms (wejście / interfejs AS) | |
| Filtr wejściowy | 2 ms | |
| Wyjście | ||
| Numer / typ | 2 wyjścia dla silników rolkowych DC (MOT1, MOT2) | |
| Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
| Prąd | 3.5 A continuous current , 5 A (<2 s) , max. 7.5 A (<0,3 s) per motor | |
| Ochrona przed przeładowaniem | Fuse 5 A, I2t = 53.7 A2s per motor | |
| Sygnał prędkości | 0 ... 10 V DC Sterowanie za pomocą parametru P1: 0 |
|
| Sygnał kierunku obrotu | PNP wyjście cyfrowe niskie: wysoka impedancja wysoka; ? (V AUX - 2,5 V) w trybie bez obciążenia |
|
| Usterka silnika | Cyfrowe wejście NPN 0 (bez błędu) ? 125 µA 1 (błąd) ≤ 25 µA |
|
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Wejście | EN 61131-2: 2007 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61000-6-2: 2005, EN 61326-1: 2006, EN 62026-2: 2013 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -30 ... 85 ° C (-22 ... 185 ° F) | |
| Wilgotność względna | 85% bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Odporność na wstrząsy i uderzenia | 30 g, 11 ms w 6 kierunkach przestrzennych, 3 wstrząsy | |
| Odporność na wibrację | 0,35 mm / 2 g 10 ... 1000 Hz | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP54 zgodny z EN 60529 | |
| Podłączenie | AS-Interface, AUX: Technologia przebijania izolacji Żółty płaski kabel / czarny płaski kabel Wejścia / wyjścia: Okrągłe złącze wtykowe M8 zgodnie z EN 61076- 2-104 Wejścia: LF004-GS1-A (4-stykowe, styki tulei, blokada śrubowa, kodowanie A) Dopasowane złącze: LM004-Gx1-A lub podobny Wyjścia: NF005-SS1-B (5-stykowe, styki przepustowe, zatrzaskowe, kodowanie B). Pasujące złącze: NM005-Sx1-B lub podobny |
|
| Masa | 310 g | |
| Montaż | 2 klipsy z otworem Ř 8 mm | |
| Długość kabla | 1 m | |
| Uwaga | Prowadzenie kabla płaskiego jest zaprojektowane na 100 cykli uruchamiania | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
