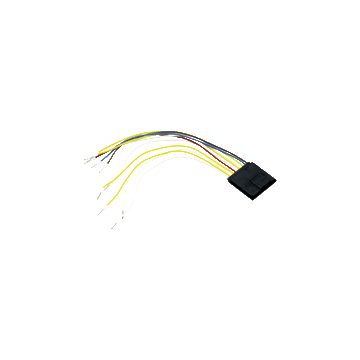

VBA-4E4A-CB10-ZEJ/E0J-FL - 324473
Moduł płytki drukowanej I/O interfejsu AS-I firmy Pepperl+Fuch, 4 wejścia cyfrowe dla czujników 2/3-przewodowych PNP, 4 wyjścia PNP
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface printed circuit board module VBA-4E4A-CB10-ZEJ/E0J-FL
- Zintegrowana funkcja monitorowania komunikacji
- Wyjścia odporne na zwarcie i przeciążenie
- Zasilanie wejść i wyjść z AS-Interface
- Wyświetlacz funkcji dla magistrali, wejść i wyjść
- Połączenie za pomocą ołowiu
| Opis produktu |
|---|
| Moduł płytki drukowanej - 4 wejścia / 4 wyjścia |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | A/B node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V3.0 | |
| Numer pliku UL | E223772 | |
| MTBF | 267 a | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | wyświetlanie błędów; Dioda LED czerwona czerwona: błąd komunikacji lub adres to 0 czerwona migająca: przeciążenie wyjść |
|
| LED PWR | Napięcie interfejsu AS; zielona dioda LED zielona: napięcie OK migająca zielona: adres 0 |
|
| LED IN | stan przełączania (wejście); 4 diody LED żółte | |
| LED OUT | Stan przełączania (wyjście); 4 diody LED żółte | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface (PELV) |
|
| Znamionowy prąd roboczy | ≤ 40 mA (bez wejść / wyjść) / max. 160 mA | |
| Klasa ochrony | III | |
| Ochrona przed przepięciami | U e : kategoria przepięciowa II, bezpieczne izolowane zasilacze (PELV) | |
| Wejście | ||
| Numer / typ | 4 wejścia dla styków mechanicznych lub czujniki 3-przewodowy (PNP), DC | |
| Zasilanie | z interfejsu AS | |
| Napięcie | 12 ... 31 V. | |
| Prąd ładowania | ≤ 100 mA Łącznie łącznie z prądem wyjściowym, przeciążeniem i zwarciem | |
| Prąd wejściowy | ≤ 4 mA (ograniczone wewnętrznie) | |
| Punkt przełączania | ||
| 0 (nie tłumiony) | ≤ 0.15 mA | |
| 1 (osłabiony) | ? 1.3 mA | |
| Opóźnienie sygnału | < 1 ms (wejście / interfejs AS) | |
| Wyjście | ||
| Numer / typ | 4 wyjścia elektroniczne, NPN, odporny na przeciążenie i zwarcie | |
| Zasilanie | z interfejsu AS | |
| Napięcie | 12 ... 31 V. | |
| Prąd | ≤ 100 mA na wyjście, łącznie ≤ 100 mA łącznie z zasilaniem wejściowym | |
| Kategoria użytkowania | „Ogólne zastosowanie” DC-1 (omowe i słabe obciążenia indukcyjne zgodnie z IEC 60947) | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61000-6-2: 2005, EN 61326-1: 2006, EN 62026-2: 2013 | |
| Instrukcje programowania | ||
| Profil | S-7.A.7 | |
| Kod IO | 7 | |
| Kod identyfikacyjny ID | A | |
| Kod ID1 | 7 | |
| Kod ID2 | 7 | |
| Bity danych (funkcja poprzez interfejs AS) | InputOutput | |
| D0 | IN1 OUT1 | |
| D1 | IN2 OUT2 | |
| D2 | IN3 OUT3 | |
| D3 | IN4 OUT4 | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | nieużywany | |
| P1 | Filtr wejściowy P1 = 0 filtr wejściowy włączony, tłumienie impulsów ≤ 2 ms P1 = 1 filtr wejściowy wyłączony (ustawienia domyślne) |
|
| P2 | Tryb synchroniczny P2 = 0 tryb synchroniczny włączony P2 = 1 tryb synchroniczny wyłączony (ustawienia domyślne) |
|
| P3 | nieużywany | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Certyfikat UL nie obejmuje stopnia ochrony IP20. Klasa ochrony została sprawdzona przez firmę Pepperl + Fuchs. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Wilgotność względna | 85%, bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 5000 m powyżej MSL | |
| Odporność na wstrząsy i uderzenia | 30 g, 11 ms w 6 kierunkach przestrzennych, 3 wstrząsy 10 g, 16 ms w 6 kierunkach przestrzennych, 1000 wstrząsów | |
| Odporność na wibrację | 0,35 mm 10 ... 57 Hz, 5 g, 57 Hz ... 150 Hz, 10 cykli | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 zgodny z EN 60529 | |
| Podłączenie | 200 mm, kabel PVC 0,5 mm 2 |
|
| Materiał | ||
| Obudowa | Poliamidowy klej topliwy | |
| Masa | 33 g | |
| Uwaga | To urządzenie nie wymaga konserwacji. Jeśli urządzenie jest używane w sposób nieokreślony przez producenta, ochrona zapewniona przez urządzenie może być ograniczona. | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
