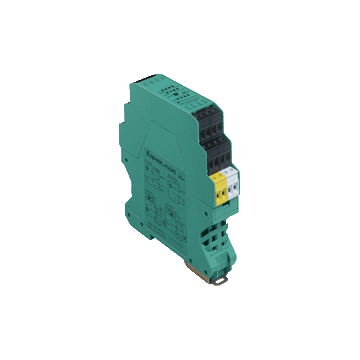

VBA-4E3A-KE-ZEJ/E2L-LEN - 228784

Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 4 wejścia cyfrowe dla czujników 2/3-przewodowych, 3 wyjścia PNP, obudowa na szynę DIN

VBA-4E3A-KE-ZEJ/E2L-LEN - 228784

Dodaj do porównania Usuń z porównania

832,15 zł

1 023,54 zł z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 1 tydzień gdy dostępny w PF Niemcy
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry AS-Interface sensor/actuator module VBA-4E3A-KE-ZEJ/E2L-LEN
  • Obudowa ze zdejmowanymi i oznaczonymi kolorami zaciskami
  • Monitorowanie komunikacji
  • Wejścia dla czujników 2- i 3-przewodowych
  • Zasilanie wyjść z zewnętrznego napięcia pomocniczego
  • Dostawa czujników z modułu
  • Wyświetlacz funkcji dla magistrali, zewnętrznego napięcia pomocniczego, wewnętrznego zasilania czujnika, wejść i wyjść
  • Czerwona dioda LED na kanał, świeci w przypadku przeciążenia wyjścia
  • Przełączane wykrywanie uszkodzenia przewodu (wyjścia)
  • A/B node with extended addressing possibility for up to 62 nodes

Opis produktu
Moduł szafy sterowniczej KE - 4 wejścia i 3 wyjścia
Ogólne specyfikacje
Node type A/B node
Specyfikacja interfejsu AS V3.0
Required gateway specification ? V2.1
Numer pliku UL E223772
Wskaźniki / środki operacyjne
AWARIA LED Wyświetlanie błędów; czerwona dioda LED
czerwona: błąd komunikacji, tzn. adres jest równy 0
czerwona migająca: przeciążenie wewnętrznego zasilania wejściowego, tj. przeciążenie lub wyjścia przerwania przewodu
LED INT Aktywne wewnętrzne wejście zasilania; LED zielony
LED PWR Napięcie interfejsu AS; zielona dioda LED
zielona: napięcie OK
migająca zielona: adres 0
LED AUX ext. auxiliary voltage UAUX; dual LED zielony/czerwony
green: voltage OK
red: reverse voltage
LED IN stan przełączania (wejście); 4 diody LED żółte
LED OUT Stan przełączania (wyjście); 3 diody LED żółty / czerwony
żółty: wyjście aktywne
czerwony: wyjście przeciążenie lub odprowadzenie uszkodzenia
Specyfikacje elektryczne
Napięcie pomocnicze (wyjście) PELV 20 ... 30 V DC
Znamionowe napięcie robocze 26,5 ... 31,6 V z AS-Interface
Znamionowy prąd roboczy ≤ 35 mA (bez czujników) / max. 190 mA
Klasa ochrony III
Ochrona przed przepięciami U AUX , U in : kategoria przepięciowa III, bezpieczne izolowane zasilacze (PELV)
Wejście
Numer / typ 4 wejścia dla czujników 2- lub 3-przewodowych (PNP), DC
Zasilanie z interfejsu AS
Napięcie 21 ... 31 V DC
Prąd ładowania ≤ 150 mA, przeciążenie i zabezpieczone przed zwarciem
Prąd wejściowy ≤ 9 mA (ograniczone wewnętrznie)
Punkt przełączania zgodny z DIN EN 61131-2 (typ 2)
0 (nie tłumiony) ≤ 3 mA
1 (osłabiony) ? 5 mA
Opóźnienie sygnału < 1 ms (wejście / interfejs AS)
Wyjście
Numer / typ 3 wyjścia elektroniczne, PNP, odporne na przeciążenie i zwarcie
Zasilanie od zewnętrznego napięcia pomocniczego U AUX
Napięcie ? (U AUX - 0,5 V)
Prąd O1 maks. 3 A, O2 / O3 maks. 1,5 A, łącznie 6 A (T ≤ 40 ° C)
O1 max. 2 A, O2 / O3 maks. 1 A, łącznie 4 A (T B ≤ 60 ° C)
Kategoria użytkowania DC-13
Zgodność z dyrektywą
Zgodność elektromagnetyczna
Dyrektywa 2014/30 / UE EN 62026-2: 2013 EN 61000-6-2: 2005, EN 61000-6-4: 2007
Standardowa zgodność
Stopień ochrony EN 60529: 2000
Standard Fieldbus EN 62026-2: 2013
Wejście EN 61131-2: 2004
Emitowane zakłócenia EN 61000-6-4:2007
Interfejs AS EN 62026-2: 2013
Odporność na hałas EN 61000-6-2: 2005, EN 61326-1: 2006, EN 62026-2: 2013
Instrukcje programowania
Profil S-7.A.0
Kod IO 7
Kod identyfikacyjny ID A
Kod ID1 7
Kod ID2 0
Bity danych (funkcja poprzez interfejs AS) InputOutput
D0 IN1 O1
D1 IN2 O2
D2 IN3 O3
D3 IN4 -
Bity parametrów (programowalne przez AS-i) funkcja
P0 Monitorowanie komunikacji
P0 = 0 monitorowanie = wyłączone, wyjścia zachowują status, jeśli komunikacja nie powiedzie się. P0 = 1 monitorowanie = włączone, tzn. Jeśli komunikacja nie powiedzie się, wyjścia są wyłączone (ustawienia domyślne)
P1 Filtr wejściowy
P1 = 0 filtr wejściowy włączony, tłumienie impulsów ≤ 2 ms
P1 = 1 filtr wejściowy wyłączony (ustawienia domyślne)
P2 Wyprowadzenie wyjściowe
P2 = 0 wyprowadzenie włączone
P2 = 1 wyprowadzenie wyłączone (ustawienia domyślne)
P3 nieużywany
Warunki otoczenia
Temperatura otoczenia -25 ... 60 ° C (-13 ... 140 ° F)
Temperatura przechowywania -25 ... 85 ° C (-13 ... 185 ° F)
Wilgotność względna 85%, bez kondensacji
Warunki klimatyczne Tylko do użytku w pomieszczeniach
Wysokość ≤ 2000 m powyżej MSL
Stopień zanieczyszczenia 2
Specyfikacja mechaniczna
Stopień ochrony IP20
Podłączenie wyjmowane zaciski
pojemność znamionowa połączenia:
sztywne / elastyczne (z tulejkami kablowymi i bez): 0,25 mm 2 ... 2,5 mm 2
dla połączenia wieloprzewodowego dwoma przewodami o jednakowym przekroju: elastyczny z podwójnymi tulejkami: 0,5 mm 2 ... 1,5 mm 2
Materiał
Obudowa PA 66-FR
Masa 150 g
Montaż Szyna montażowa DIN
Moment dokręcania śrub mocujących 0,5 Nm ... 0,6 Nm
System Classcode
ECLASS 13.0 27242604
ECLASS 12.0 27242604
ECLASS 11.0 27242604
ECLASS 10.0.1 27242604
ECLASS 9.0 27242604
ECLASS 8.0 27242604
ECLASS 5.1 27242604
ETIM 9.0 EC001599
ETIM 8.0 EC001599
ETIM 7.0 EC001599
ETIM 6.0 EC001599
ETIM 5.0 EC001599
UNSPSC 12.1 39121535
