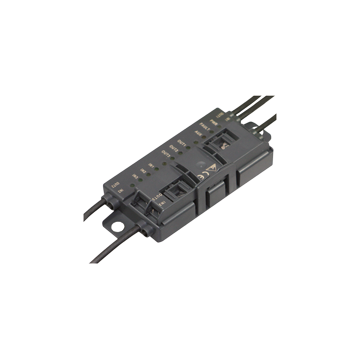

VBA-4E3A-G20-ZEL/E2L-P11 - 70123997
Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 4 wejścia cyfrowe dla czujników 3-przewodowych PNP, 2 wyjścia PNP, obudowa G20
Zapytaj o produkt:
VBA-4E3A-G20-ZEL/E2L-P11 - 70123997 1 059,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface I/O module VBA-4E3A-G20-ZEL/E2L-P11
- A/B node with extended addressing possibility for up to 62 nodes
- Wejścia dla czujników 3-przewodowych
- Zasilanie wejść i wyjść z zewnętrznego napięcia pomocniczego
- Monitorowanie komunikacji
- Wyświetlacz funkcji dla magistrali, zewnętrznego napięcia pomocniczego, wejść i wyjść
- Metoda przebijania kabla pozłacanymi stykami
- Przyłącze M12, np. Odpowiednie dla napędów Lenze Smart Motor i SEW MOVI-SWITCH
| Opis produktu |
|---|
| Moduł G20 do cyfrowych wejść / wyjść, 4 wejścia i 3 wyjścia |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | A/B node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V2.1 | |
| Profil | S-7.A.E | |
| IO code | 7 | |
| ID code | A | |
| ID1 code | 7 | |
| ID2 code | E | |
| Numer pliku UL | E223772 „Do użytku tylko w aplikacjach NFPA 79” | |
| MTBF | 110 a | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | wyświetlanie błędów; Dioda czerwona czerwona: błąd komunikacji lub adres jest 0 czerwona migająca: przeciążenie zasilania czujnika lub przeciążenie wyjść lub brak zewnętrznego napięcia pomocniczego U AUX |
|
| LED PWR | Napięcie interfejsu AS; zielona dioda LED zielona: napięcie OK miga zielona: adres 0 lub przeciążenie zasilania czujnika lub przeciążenie wyjść lub zewnętrzne napięcie pomocnicze U AUX brakuje |
|
| LED AUX | ext. auxiliary voltage UAUX; dual LED zielony/czerwony green: voltage OK red: reverse voltage |
|
| LED IN | stan przełączania (wejście); 4 diody LED żółte | |
| LED OUT | Stan przełączania (wyjście); 3 diody LED żółte | |
| Specyfikacje elektryczne | ||
| Napięcie pomocnicze (wyjście) | PELV 20 ... 30 V DC | |
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 35 mA | |
| Wejście | ||
| Numer / typ | 4 wejścia dla czujników 3-przewodowych (PNP), DC | |
| Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
| Prąd ładowania | 500 mA, przeciążenie i zabezpieczone przed zwarciem | |
| Prąd wejściowy | ≤ 8 mA (ograniczone wewnętrznie) | |
| Punkt przełączania | zgodny z DIN EN 61131-2 0 (nie tłumiony) ≤ 0,5 mA 1 (tłumiony) ? 2,0 mA |
|
| Opóźnienie sygnału | < 1 ms (wejście / interfejs AS) | |
| Wyjście | ||
| Numer / typ | 3 wyjścia elektroniczne, PNP, odporne na przeciążenie i zwarcie | |
| Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
| Napięcie | ? (U AUX - 0,5 V) | |
| Prąd | 2 A na wyjście TB ≤ 40 ° C: 6 A łącznie TB ≤ 60 ° C: OUT1 + OUT2 max. 3 A, OUT3 maks. 2 A |
|
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Wejście | EN 61131-2: 2007 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61000-6-2: 2005, EN 61326-1: 2006, EN 62026-2: 2013 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 60 ° C (-13 ... 140 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP54 zgodny z EN 60529 | |
| Podłączenie | AS-Interface, AUX: Technologia przebijania izolacji Żółty płaski kabel / czarny płaski kabel Wejścia / wyjścia: Okrągłe złącze wtykowe M12 zgodnie z EN 61076- 2-101 Wejścia: typu LF (4-stykowe, tuleje stykowe, blokada śrubowa, kodowanie A) Dopasowane złącze: typ LM lub podobny Wyjścia: typ LF (4-stykowe, styki przepustowe, blokada śrubowa, kodowanie A) Pasujące złącze: typ LM lub podobny |
|
| Masa | 260 g | |
| Montaż | 2 klipsy z otworem Ř 8 mm | |
| Długość kabla | 0,7 m (Wejścia), 1,5 m (X1, X2) | |
| Uwaga | Prowadzenie kabla płaskiego jest zaprojektowane na 100 cykli uruchamiania | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
