VBA-4E3A-CB-E/E2-S - 121679

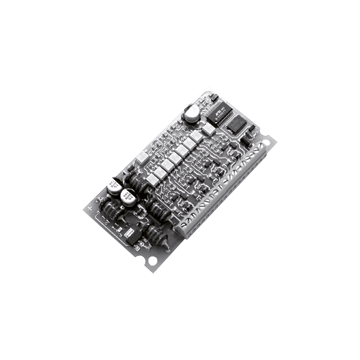

Moduł płytki drukowanej I/O interfejsu AS-I firmy Pepperl+Fuch, 4 wejścia styków mechanicznych oraz czujników 2/3-przewodowych PNP, 3 wyjścia PNP
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface printed circuit board VBA-4E3A-CB-E/E2-S
- A/B node with extended addressing possibility for up to 62 nodes
- Zintegrowana funkcja monitorowania komunikacji
- Wejścia i wyjścia odporne na zwarcie i przeciążenie
- Nie wymaga zewnętrznego zasilania
- Połączenie za pomocą zacisków śrubowych
| Opis produktu |
|---|
| Moduł płytki drukowanej 4 wejścia / 3 wyjścia |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | A/B node | |
| Specyfikacja interfejsu AS | V2.1 | |
| Required gateway specification | ? V2.0 | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 20 mA (bez czujników) | |
| Klasa ochrony | III | |
| Wejście | ||
| Numer / typ | Cztery wejścia dla styków mechanicznych, czujników dwuprzewodowych i trójprzewodowych | |
| Zasilanie | z interfejsu AS | |
| Napięcie | 21 ... 31 V. | |
| Prąd wejściowy | ≤ 8 mA (ograniczone wewnętrznie) | |
| Punkt przełączania | U in < 2 V: aus > U in > 10 V: on |
|
| Wyjście | ||
| Numer / typ | 3 wyjścia elektroniczne, PNP | |
| Zasilanie | z interfejsu AS | |
| Napięcie | 21 ... 31 V. | |
| Prąd | ≤ 80 mA na wyjście, łącznie ≤ 80 mA | |
| Instrukcje programowania | ||
| Profil | S-7.A.E | |
| Kod IO | 7 | |
| Kod identyfikacyjny ID | A | |
| Kod ID2 | E | |
| Bity danych (funkcja poprzez interfejs AS) | InputOutput | |
| D0 | IN1 OUT1 | |
| D1 | IN2 OUT2 | |
| D2 | IN3 OUT3 | |
| D3 | IN4 - | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | nieużywany | |
| P1 | nieużywany | |
| P2 | nieużywany | |
| P3 | nieużywany | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 (całkowicie zamontowany) zgodny z EN 60529 | |
| Podłączenie | listwa zaciskowa śrubowa | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
