VBA-4E-KE5-IL - 288594

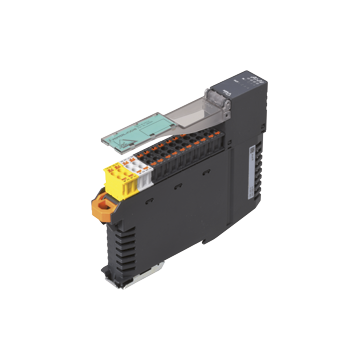

Moduł analogowy AS-Interface, montaż na szynie DIN, szerokość 19 mm, 4 wejścia analogowe 0/4 … 20 mA
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface analog module VBA-4E-KE5-IL
- Obudowa z technologią połączeń push-in i mechanicznie kodowanymi listwami zaciskowymi
- Szerokość obudowy 19 mm, montaż w szafie rozdzielczej na szynie montażowej DIN
- Czujniki zasilane z zewnętrznego napięcia pomocniczego
- Wyświetlacz funkcji dla magistrali, zewnętrznego napięcia pomocniczego i wejść
| Opis produktu |
|---|
| Moduł szafy sterowniczej 4 wejścia analogowe |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | Standard node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Wymagana specyfikacja główna | ? V2.1 | |
| Numer pliku UL | E223772 | |
| MTBF | 173 a | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | Sygnalizacja błędu: czerwona dioda LED Czerwona: błąd komunikacji lub adres to 0 Czerwona migająca: usterka urządzenia peryferyjnego |
|
| LED PWR | Napięcie interfejsu AS; zielona dioda LED zielona: napięcie OK Miga na zielono: adres 0 lub błąd urządzenia peryferyjnego |
|
| LED AUX | ext. auxiliary voltage UAUX; dual LED zielony/czerwony green: voltage OK red: reverse voltage |
|
| LED IN | status sygnału wejściowego; Żółta dioda LED wyłączona: nieaktywna włączona: sygnał w zakresie pomiarowym miga: sygnał poza zakresem pomiarowym |
|
| Specyfikacje elektryczne | ||
| Napięcie pomocnicze (wyjście) | PELV 20 ... 30 V DC | |
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 70 mA | |
| Klasa ochrony | III | |
| Zużycie prądu | IAUX ≤ 650 mA | |
| Ochrona przed przepięciami | U AUX , U e : kategoria przepięciowa II, bezpieczne izolowane zasilacze (PELV) | |
| Wejście | ||
| Numer / typ | 4 wejścia analogowe Prąd: 0 mA ... 20 mA / 4 mA ... 20 mA |
|
| Zasilanie | Od napięcia pomocniczego U AUX | |
| Prąd ładowania | ≤ 600 mA Od napięcia pomocniczego U AUX ; odporny na przeciążenie i zwarcie | |
| Rezystancja wejściowa | prąd wejściowy: maks. 70 Ω |
|
| Dokładność | 0,1% zakresu sygnału wejściowego przy 25 ° C (298 K) | |
| Rozdzielczość | 15 bitów | |
| Wpływ temperatury | 0,0025% / K zakresu sygnału wejściowego | |
| Wyjście | ||
| Wpływ temperatury | 1 µA / K lub 0,3 mV / K | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61000-6-2: 2005, EN 61326-1: 2006, EN 62026-2: 2013 | |
| Instrukcje programowania | ||
| Profil | S-7.3.E | |
| Kod IO | 7 | |
| Kod identyfikacyjny ID | 3 | |
| Kod ID1 | F | |
| Kod ID2 | E | |
| Bity danych (funkcja poprzez interfejs AS) | Przesyłanie wartości danych odbywa się w oparciu o profil interfejsu AS 7.3. | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | Filtr 50/60 Hz P0 = 1, włączony P0 = 0, wyłączony |
|
| P1 | nieużywany | |
| P2 | Wskazanie uszkodzenia urządzenia peryferyjnego poprzez przekroczenie zakresu pomiarowego P2 = 1, zgłaszane jest uszkodzenie urządzenia peryferyjnego P2 = 0, uszkodzenie urządzenia peryferyjnego nie jest zgłaszane |
|
| P3 | P3 = 1, aktywne wykrywanie przerwania drutu P3 = 0, wyłączone wykrywanie przerwania drutu |
|
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Wilgotność względna | 85%, bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Odporność na wstrząsy i uderzenia | 15 g, 11 ms w 6 kierunkach przestrzennych, 3 wstrząsy 10 g, 16 ms w 6 kierunkach przestrzennych, 1000 wstrząsów | |
| Odporność na wibrację | 0,35 mm 10 ... 57 Hz, 5 g 57 ... 150 Hz, 20 cykli | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 |
|
| Podłączenie | Wyjmowane zaciski wciskane pojemność znamionowa połączenia: sztywne: 0,20 mm 2 ... 1,5 mm 2 elastyczne (bez końcówki kablowej) : 0,20 mm 2 ... 2,5 mm 2 elastyczny (z tulejką na końcu drutu): 0,25 mm 2 ... 1,5 mm 2 |
|
| Materiał | ||
| Obudowa | PA 66-FR | |
| Masa | 110 g | |
| Montaż | Szyna montażowa DIN | |
| Uwaga | Max. długość zworek = 5 cm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242601 |
| ECLASS 12.0 | 27242601 |
| ECLASS 11.0 | 27242601 |
| ECLASS 10.0.1 | 27242601 |
| ECLASS 9.0 | 27242601 |
| ECLASS 8.0 | 27242601 |
| ECLASS 5.1 | 27242601 |
| ETIM 9.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ETIM 7.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| UNSPSC 12.1 | 39121535 |
