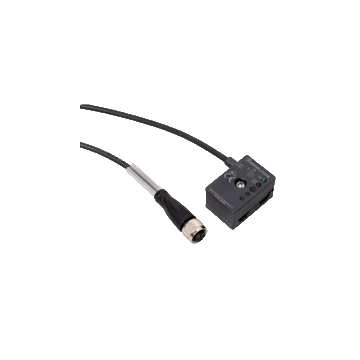

VBA-4A-G10-E2J-1M-V15-G - 268536
Moduł wykonawczy AS-I, 4 wyjśćia PNP, obudowa G10
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface actuator module VBA-4A-G10-E2J-1M-V15-G
- Ultra kompaktowa obudowa
- Pozłacane i obrabiane styki
- Jednoczęściowa obudowa
- Stopień ochrony IP68 / IP69K
- Bezpośrednie połączenie przez gniazdo kablowe
| Opis produktu |
|---|
| G10 ultra compact module, 4 outputs |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | A/B node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | V3.0 | |
| Numer pliku UL | E223772 „Do użytku tylko w aplikacjach NFPA 79” | |
| MTBF | 382 a | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | wyświetlanie błędów; LED czerwona czerwona: błąd komunikacji lub adres to 0 czerwona migająca: wyjście przeciążenie zasilania |
|
| LED AS-i | Napięcie interfejsu AS; LED zielony | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 18,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 40 mA / maks. 150 mA | |
| Klasa ochrony | III | |
| Ochrona przed przepięciami | U e : kategoria przepięciowa III, bezpieczne izolowane zasilacze (PELV) | |
| Wyjście | ||
| Numer / typ | 4 wyjścia elektroniczne, PNP, odporne na przeciążenie i zwarcie | |
| Zasilanie | z interfejsu AS | |
| Napięcie | ? (U e - 7,0 V) | |
| Prąd ładowania | ≤ 100 mA Całkowity prąd, przeciążenie i zabezpieczone przed zwarciem | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Bezpieczeństwo elektryczne | IEC 61140: 2004 | |
| Emitowane zakłócenia | EN 61000-6-4:2011 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61000-6-2: 2005 EN 62026-2: 2013 | |
| Instrukcje programowania | ||
| Profil | S-7.A.7 | |
| Kod IO | 7 | |
| Kod identyfikacyjny ID | A | |
| Kod ID1 | 7 | |
| Kod ID2 | 7 | |
| Bity danych (funkcja poprzez interfejs AS) | InputOutput | |
| D0 | - OUT1 | |
| D1 | - OUT2 | |
| D2 | - OUT3 | |
| D3 | - OUT4 | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | monitorowanie komunikacji P0 = 1 (ustawienia domyślne), monitorowanie = WŁ., tzn. jeśli komunikacja nie powiedzie się, wyjścia są pozbawione napięcia, P0 = 0, monitorowanie = WYŁ., jeśli komunikacja nie powiedzie się, wyjścia utrzymują swój stan |
|
| P1 | nieużywany | |
| P2 | Tryb synchroniczny P2 = 0 tryb synchroniczny włączony P2 = 1 tryb synchroniczny wyłączony (ustawienia domyślne) |
|
| P3 | nieużywany | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, obudowa typu 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 80 ° C (-13 ... 176 ° F) | |
| Odporność na wstrząsy i uderzenia | 30 g , 11 ms w 6 kierunkach przestrzennych 3 wstrząsy 10 g , 16 ms w 6 kierunkach przestrzennych 1000 wstrząsów |
|
| Odporność na wibrację | 0,75 mm 10 ... 57 Hz, 5 g 57 ... 150 Hz, 20 cykli | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | obudowa: IP67 IP67 / IP68 / IP69K z płaskim kablem VAZ-FK-S- * Gniazdo M12: IP67 / IP68 / IP69K |
|
| Podłączenie | AS-Interface/UAUX: Kabel płaski AS-Interface Wejścia / wyjścia & pasujące złącze: okrągłe złącze M12, 4-pinowe, kodowanie A, zgodny z IEC 61076-2-104 |
|
| Materiał | ||
| Łączność | CuSn / Au | |
| Obudowa | PBT PC | |
| Body | PUR, black | |
| Kabel | PUR | |
| Śruba montażowa | Stal nierdzewna 1.4305 / AISI 303 | |
| Kabel | ||
| Średnica płaszcza | Ř4.8 mm | |
| Kolor | czarny | |
| Rdzenie | 5 x 0,34 mm 2 | |
| Długość | 1 m | |
| Masa | 81 g | |
| Moment dokręcania, śruby mocujące | 1.65 Nm | |
| Moment dokręcający, dławik kablowy | 0,4 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
