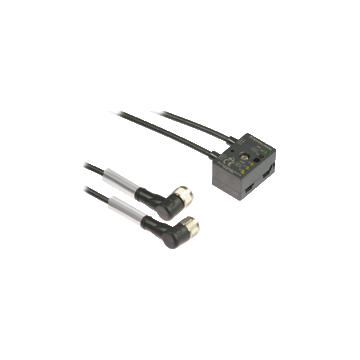

VBA-2E1A-G10-ZAL/E2L-1M-2V1-W - 216025
Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 2 wejścia dla czujników 2/3-przewodowych, 1 wyjście PNP, obudowa G10
Zapytaj o produkt:
VBA-2E1A-G10-ZAL/E2L-1M-2V1-W - 216025 374,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface sensor/actuator module VBA-2E1A-G10-ZAL/E2L-1M-2V1-W
- Ultra kompaktowa obudowa
- Pozłacane i obrabiane styki
- Jednoczęściowa obudowa
- Stopień ochrony IP68 / IP69K
- Bezpośrednie połączenie przez gniazdo kablowe
| Opis produktu |
|---|
| G10 ultra compact module, 2 inputs and 1 output |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | A/B node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V2.1 | |
| Profil | S-7.A.E | |
| IO code | 7 | |
| ID code | A | |
| ID1 code | 7 | |
| ID2 code | E | |
| Numer pliku UL | E223772 „Do użytku tylko w aplikacjach NFPA 79” | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | wyświetlanie błędów; Dioda czerwona czerwona: błąd komunikacji lub adres jest 0 czerwona migająca: przeciążenie zasilania czujnika lub przeciążenie wyjść lub brak zewnętrznego napięcia pomocniczego U AUX |
|
| LED AS-i | Napięcie interfejsu AS; LED zielony | |
| LED IN | stan przełączania (wejście); 2 żółte diody LED | |
| LED OUT | Stan przełączania (wyjście); LED żółty | |
| Specyfikacje elektryczne | ||
| Napięcie pomocnicze | PELV 20 ... 30 V DC | |
| Znamionowe napięcie robocze | 18,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 40 mA | |
| Klasa ochrony | III | |
| Ochrona przed przepięciami | U AUX , U in : kategoria przepięciowa III, bezpieczne izolowane zasilacze (PELV) | |
| Wejście | ||
| Numer / typ | 2 wejścia dla czujników 2- lub 3-przewodowy (PNP), DC opcja 1 wejście dla czujnika 4-przewodowy (PNP), DC |
|
| Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
| Napięcie | 20 ... 30 V. | |
| Prąd ładowania | ≤ 1000 mA odporny na przeciążenie i zwarcie | |
| Prąd wejściowy | ≤ 9 mA (ograniczone wewnętrznie) | |
| Punkt przełączania | zgodny z DIN EN 61131-2 (typ 2) | |
| 0 (nie tłumiony) | ≤ 3 mA | |
| 1 (osłabiony) | ? 5 mA | |
| Opóźnienie sygnału | < 1 ms (wejście / interfejs AS) | |
| Wyjście | ||
| Numer / typ | 1 wyjście elektroniczne, PNP, | |
| Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
| Napięcie | ? (U AUX - 0,5 V) | |
| Prąd ładowania | ≤ 1000 mA odporny na przeciążenie i zwarcie | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Wejście | EN 61131-2: 2007 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61000-6-2: 2005, EN 61326-1: 2006, EN 62026-2: 2013 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, obudowa typu 1 | |
| Maksymalna dopuszczalna temperatura otoczenia | max. 65 °C (max. 149 °F) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Odporność na wstrząsy i uderzenia | 30 g , 11 ms w 6 kierunkach przestrzennych 3 wstrząsy 10 g , 16 ms w 6 kierunkach przestrzennych 1000 wstrząsów |
|
| Odporność na wibrację | 0,75 mm 10 ... 57 Hz, 5 g 57 ... 150 Hz, 20 cykli | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | obudowa: IP67 IP67 / IP68 / IP69K z płaskim kablem VAZ-FK-S- * Gniazdo M12: IP67 / IP68 / IP69K |
|
| Podłączenie | AS-Interface/UAUX: AS-Interface flat cable In-/outputs & matching connector: X1 & X2, M12 plug, 4-pin, A-coded, in accordance with IEC 61076-2-101:2012 |
|
| Materiał | ||
| Łączność | CuSn / Au | |
| Obudowa | PBT PC | |
| Body | PUR, black | |
| Kabel | PUR | |
| Śruba montażowa | Stal nierdzewna 1.4305 / AISI 303 | |
| Kabel | ||
| Średnica płaszcza | Ř4,3 mm | |
| Kolor | czarny | |
| Rdzenie | 4 x 0,34 mm 2 | |
| Długość | 1 m | |
| Masa | 100 gramów | |
| Moment dokręcania, śruby mocujące | 1.65 Nm | |
| Moment dokręcający, dławik kablowy | 0,4 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
