VBA-2E1A-CB-N/E2-S - 127548
Moduł płytki drukowanej I/O interfejsu AS-I firmy Pepperl+Fuch, 2 wejścia dola czujników typu NAMUR, 1 wyjście
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu

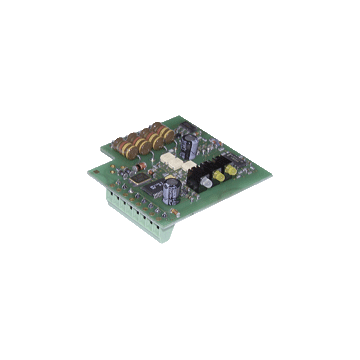

Najważniejsze parametry AS-Interface printed circuit board VBA-2E1A-CB-N/E2-S
- A/B node with extended addressing possibility for up to 62 nodes
- Monitorowanie komunikacji
- Wejścia zgodnie z NAMUR wg. z EN 60947-5-6
- Zasilanie wejść i wyjść z AS-Interface
- Wyświetlacz funkcji dla magistrali i wejść
- Monitorowanie uszkodzenia i zwarcia wyjścia
- Połączenie za pomocą zacisków śrubowych
| Opis produktu |
|---|
| Moduł płytki drukowanej - 2 wejścia NAMUR i 1 wyjście elektroniczne |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | A/B node | |
| Wskaźniki / środki operacyjne | ||
| LED PWR / FAULT | dual LED zielony / czerwony LED 1 zielony: AS-Interface napięcie OK LED 1 czerwony: błąd komunikacji lub adres wynosi 0 LED 1 zielony / czerwony miga: zwarcie lub przewód |
|
| LED IN | 2 diody LED żółte; Dioda LED 2 żółta świeci: stan przełączania IN1 WŁĄCZONY, w przeciwnym razie WYŁ. |
|
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 40 mA (bez czujników) / max. 150 mA | |
| Klasa ochrony | III | |
| Wejście | ||
| Numer / typ | 2 wejścia dla czujników NAMUR | |
| Zasilanie | z interfejsu AS | |
| Napięcie | 8 V. | |
| Prąd wejściowy | ≤ 8 mA (ograniczone wewnętrznie) | |
| Punkt przełączania | WYŁ ≤ 1,2 mA WŁ. ? 2,1 mA zgodny z DIN EN 60947-5-6 |
|
| Wyjście | ||
| Numer / typ | 1 wyjście elektroniczne, przełączane niskie, odporne na przeciążenie i zwarcie, monitorowanie uszkodzeń i zwarć | |
| Zasilanie | z interfejsu AS | |
| Napięcie | 21 ... 31 V. | |
| Prąd | max. 100 mA | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Instrukcje programowania | ||
| Profil | S-D.A.E | |
| Kod IO | D | |
| Kod identyfikacyjny ID | A | |
| Kod ID1 | 7 | |
| Kod ID2 | E | |
| Bity danych (funkcja poprzez interfejs AS) | InputOutput | |
| D0 | - OUT1 | |
| D1 | - - | |
| D2 | IN1 - | |
| D3 | IN2 - | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | nieużywany | |
| P1 | nieużywany | |
| P2 | nieużywany | |
| P3 | nieużywany | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 60 ° C (-13 ... 140 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 (całkowicie zamontowany) zgodny z EN 60529 | |
| Podłączenie | listwa zaciskowa śrubowa max. przekrój przewodu 1 mm 2 |
|
| Masa | 20 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
