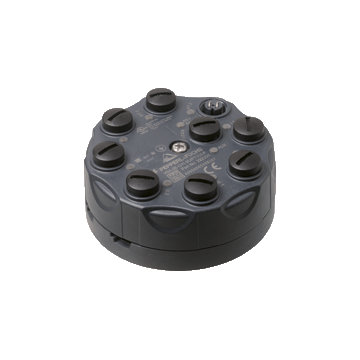

VBA-2E-G11-I/U/PT100-F - 222331
Moduł analogowy AS-Interface, 2 wejścia analogowe 0/4 … 20 mA lub 0 … 10V lub PT100, ubudowa G11
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface analog module VBA-2E-G11-I/U/PT100-F
- Adresowanie gniazda
- Wyświetlacz funkcji dla zasilania magistrali, wewnętrznego i zewnętrznego czujnika, wejść
- Zasilanie wejść z interfejsu AS lub napięcia pomocniczego
- Stopień ochrony IP68 / IP69K
- Dokładność ± 0,1%
- Zintegrowane ekranowanie
- Monitorowanie wejścia specyficzne dla kanału
- Wejścia dla czujnika prądu, napięcia lub temperatury Pt100
| Opis produktu |
|---|
| G11 analog module, 2 analog inputs |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | Standard node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V2.1 | |
| Profil | S-7.3.D | |
| IO code | 7 | |
| ID code | 3 | |
| ID1 code | F | |
| ID2 code | D | |
| Numer pliku UL | E223772 | |
| Wskaźniki / środki operacyjne | ||
| LED AS-i / FAULT | Porównać pozycję; wielokolorowa dioda LED Zielona: normalna praca Czerwona: błąd komunikacji Miga na żółto / czerwono: adres 0 Miga na zielono / czerwony: usterka urządzenie peryferyjnego |
|
| ANALOG LED | status sygnału wejściowego; Żółta dioda LED wyłączona: nieaktywna włączona: sygnał w zakresie pomiarowym miga: sygnał poza zakresem pomiarowym |
|
| LED AUX | ext. auxiliary voltage UAUX; dual LED zielony/czerwony green: voltage OK red: reverse voltage |
|
| LED INT / EXT | wyświetlanie statusu wejście dostawa; Dioda LED zielona zielona: wejście zasilania z AS-Interface wyłączone: wejście zasilania z napięcia pomocniczego |
|
| Specyfikacje elektryczne | ||
| Napięcie pomocnicze (wyjście) | PELV 20 ... 30 V DC | |
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 60 mA (bez czujników) / max. 200 mA | |
| Klasa ochrony | III | |
| Ochrona przed przepięciami | U AUX , U in : kategoria przepięciowa III, bezpieczne izolowane zasilacze (PELV) | |
| Wejście | ||
| Numer / typ | 2 wejścia analogowe Prąd: 0 ... 20 mA / 4 ... 20 mA napięcie: 0 ... 10 V Pt100: -200 ... 850 ° C |
|
| Zasilanie | z AS-Interface (pozycja przełącznika INT, ustawienia domyślne) lub napięcie pomocnicze U EXT (pozycja przełącznika EXT) | |
| Prąd ładowania | ≤ 140 mA z interfejsu AS; odporne na przeciążenia i zwarcia ≤ 600 mA od zewnętrznego napięcia pomocniczego U AUX , przeciążenia i zabezpieczenia przed zwarciem |
|
| Rezystancja wejściowa | prąd wejściowy: maks. 70 Ω napięcie wejściowe: 100 kΩ |
|
| Prąd pomiarowy | dla Pt100: około 1 mA | |
| Dokładność | Napięcie / prąd: 0,1% skumulowanej wartości Pt100: 0,1% wskazanej temperatury [° C] + 0,3 ° C |
|
| Rozdzielczość | 16 bitów / 1 µA (wejście prądowe) lub 16 bitów / 1 mV (wejście napięciowe) lub 16 bitów / 0,1 ° C (wejście temperaturowe) |
|
| Wpływ temperatury | Napięcie / prąd: 20 ppm / K Pt100: (10 ppm wskazanej temperatury [° C] + 0,003 ° C) / K |
|
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Wejście | EN 61131-2: 2007 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61000-6-2: 2005, EN 61326-1: 2006, EN 62026-2: 2013 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Wilgotność względna | 85%, bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP68 / IP69K | |
| Podłączenie | AS-Interface / U AUX : metoda przebijania kabla, płaski kabel żółty / płaski kabel czarny Wejścia: okrągłe złącze M12 |
|
| Materiał | ||
| Obudowa | PBT PC | |
| Śruba montażowa | Stal nierdzewna 1.4305 / AISI 303 | |
| Masa | 200 g | |
| Moment dokręcania, śruby obudowy | 1.8 Nm | |
| Moment dokręcający, dławik kablowy | 0,4 Nm | |
| Montaż | Płyta montażowa | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242601 |
| ECLASS 12.0 | 27242601 |
| ECLASS 11.0 | 27242601 |
| ECLASS 10.0.1 | 27242601 |
| ECLASS 9.0 | 27242601 |
| ECLASS 8.0 | 27242601 |
| ECLASS 5.1 | 27242601 |
| ETIM 9.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ETIM 7.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| UNSPSC 12.1 | 39121535 |
