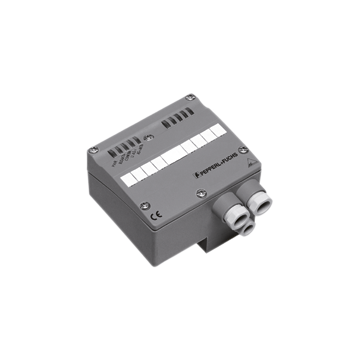

VBA-2A-G4-I - 112479
Moduł wykonawczy AS-I, 2 wyjśćia analogowe, obudowa G4, sygnał 0 … 20 mA
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface analog module VBA-2A-G4-I
- Stopień ochrony IP65
- Płaskie lub okrągłe połączenie kablowe (poprzez znormalizowaną podstawę EEMS, nie wchodzi w skład dostawy)
- Metoda przebijania kabla płaskiego
- Wyświetlacz funkcji dla magistrali, zewnętrznego napięcia pomocniczego i wyjść
- Zasilanie wyjść zewnętrznych lub z modułu, zgodnie z wymaganiami
| Opis produktu |
|---|
| Moduł G4 IP65 2 wyjścia analogowe (prąd) |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | Standard node | |
| Specyfikacja interfejsu AS | V2.1 | |
| Required gateway specification | ? V2.1 | |
| Numer pliku UL | E223772 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 145 a przy 30 °C | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | wyświetlanie błędów; Dioda LED czerwona czerwona: błąd komunikacji czerwona migająca: błąd urządzenia peryferyjnego |
|
| LED PWR | Napięcie interfejsu AS; LED zielony | |
| ANALOG LED | sygnał wyjściowy statusu; LED zielona zielona: 0 mA ≤ I ≤ 23 mA zielona migająca: I > 23 mA (błąd urządzenia peryferyjnego) |
|
| LED AUX | ext. napięcie pomocnicze U AUX ; LED zielony | |
| Specyfikacje elektryczne | ||
| Napięcie pomocnicze (wyjście) | 24 V DC ± 15% PELV | |
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 80 mA | |
| Klasa ochrony | III | |
| Wyjście | ||
| Numer / typ | 2 wyjścia analogowe (prąd), 0 ... 20 mA | |
| Zasilanie | z AS-Interface lub z zewnętrznego napięcia pomocniczego zgodnie z wymaganiami U AUX | |
| Rozdzielczość | 13 bitów / 1 µA | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Instrukcje programowania | ||
| Profil | S-7.3.5 | |
| Kod IO | 7 | |
| Kod identyfikacyjny ID | 3 | |
| Kod ID2 | 5 | |
| Bity danych (funkcja poprzez interfejs AS) | Przesyłanie wartości danych odbywa się w oparciu o profil interfejsu AS 7.3. | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | nieużywany | |
| P1 | wyświetlanie drugiego kanału P1 = 1, kanał 2 jest wyświetlany P1 = 0, kanał 2 nie jest wyświetlany |
|
| P2 | Komunikprzy o błędzie peryferyjnym P2 = 1, zgłaszany jest błąd peryferyjny P2 = 0, błąd peryferyjny nie jest zgłaszany |
|
| P3 | nieużywany | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 70 ° C (32 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 | |
| Podłączenie | metoda przebijania kabla lub przedział zaciskowy żółty płaski kabel / czarny płaski kabel lub standardowy okrągły kabel wejścia / wyjścia: 2 x dławiki kablowe M16 x 1,5 i sprężyna naciskowa klatki zaciski, 1 x dławik kablowy M12 x 1,5 (nieużywany ) |
|
| Materiał | ||
| Obudowa | PA 6 GF30 | |
| Masa | 350 g | |
| Montaż | Szyna montażowa DIN | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242601 |
| ECLASS 12.0 | 27242601 |
| ECLASS 11.0 | 27242601 |
| ECLASS 10.0.1 | 27242601 |
| ECLASS 9.0 | 27242601 |
| ECLASS 8.0 | 27242601 |
| ECLASS 5.1 | 27242601 |
| ETIM 9.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ETIM 7.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| UNSPSC 12.1 | 39121535 |
