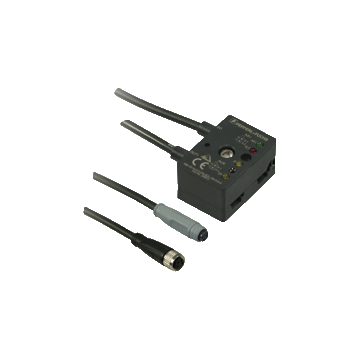

VBA-1E1A-G10-ZAL/E2L-1M-2V3-G - 245612
Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 1 wejście dla czujników 2/3-przewodowych, 1 wyjście PNP, obudowa G10
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface sensor/actuator module VBA-1E1A-G10-ZAL/E2L-1M-2V3-G
- Ultra kompaktowa obudowa
- Pozłacane i obrabiane styki
- Jednoczęściowa obudowa
- Stopień ochrony IP68 / IP69K
- Bezpośrednie połączenie przez gniazdo kablowe
Opis produktu |
---|
Ultra kompaktowy moduł G10 - 1 wejście i 1 wyjście |
Ogólne specyfikacje | ||
---|---|---|
Node type | A/B node | |
Specyfikacja interfejsu AS | V3.0 | |
Required gateway specification | ? V2.1 | |
Numer pliku UL | E223772 „Do użytku tylko w aplikacjach NFPA 79” | |
Wskaźniki / środki operacyjne | ||
AWARIA LED | wyświetlanie błędów; Dioda czerwona czerwona: błąd komunikacji lub adres jest 0 czerwona migająca: przeciążenie zasilania czujnika lub przeciążenie wyjść lub brak zewnętrznego napięcia pomocniczego U AUX |
|
LED AS-i | Napięcie interfejsu AS; LED zielony | |
LED IN | stan przełączania (wejście); LED żółty | |
LED OUT | Stan przełączania (wyjście); LED żółty | |
Specyfikacje elektryczne | ||
Napięcie pomocnicze | PELV 20 ... 30 V DC | |
Znamionowe napięcie robocze | 18,5 ... 31,6 V z AS-Interface | |
Znamionowy prąd roboczy | ≤ 40 mA | |
Klasa ochrony | III | |
Ochrona przed przepięciami | U AUX , U in : kategoria przepięciowa III, bezpieczne izolowane zasilacze (PELV) | |
Wejście | ||
Numer / typ | 1 wejście dla czujników 2- lub 3- przewodowych (PNP), DC | |
Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
Napięcie | 20 ... 30 V. | |
Prąd ładowania | ≤ 1000 mA odporny na przeciążenie i zwarcie | |
Prąd wejściowy | ≤ 9 mA (ograniczone wewnętrznie) | |
Punkt przełączania | zgodny z DIN EN 61131-2 (typ 2) | |
0 (nie tłumiony) | ≤ 3 mA | |
1 (osłabiony) | ? 5 mA | |
Opóźnienie sygnału | < 1 ms (wejście / interfejs AS) | |
Wyjście | ||
Numer / typ | 1 wyjście elektroniczne, PNP, | |
Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
Napięcie | ? (U AUX - 0,5 V) | |
Prąd ładowania | ≤ 1000 mA odporny na przeciążenie i zwarcie | |
Zgodność z dyrektywą | ||
Zgodność elektromagnetyczna | ||
Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
Standardowa zgodność | ||
Stopień ochrony | EN 60529: 2000 | |
Standard Fieldbus | EN 62026-2: 2013 | |
Wejście | EN 61131-2: 2007 | |
Emitowane zakłócenia | EN 61000-6-4:2007 | |
Interfejs AS | EN 62026-2: 2013 | |
Odporność na hałas | EN 61000-6-2: 2005, EN 61326-1: 2006, EN 62026-2: 2013 | |
Instrukcje programowania | ||
Profil | S-7.A.E | |
Kod IO | 7 | |
Kod identyfikacyjny ID | A | |
Kod ID1 | 7 | |
Kod ID2 | E | |
Bity danych (funkcja poprzez interfejs AS) | InputOutput | |
D0 | IN1 O1 | |
D1 | - - | |
D2 | - - | |
D3 | - - | |
Bity parametrów (programowalne przez AS-i) | funkcja | |
P0 | monitorowanie komunikacji P0 = 1 (ustawienia domyślne), monitorowanie = WŁ., tzn. jeśli komunikacja nie powiedzie się, wyjścia są pozbawione napięcia, P0 = 0, monitorowanie = WYŁ., jeśli komunikacja nie powiedzie się, wyjścia utrzymują swój stan |
|
P1 | Filtr wejściowy P1 = 0 filtr wejściowy włączony, tłumienie impulsów ≤ 2 ms P1 = 1 filtr wejściowy wyłączony (ustawienia domyślne) |
|
P2 | Tryb synchroniczny P2 = 0 tryb synchroniczny włączony P2 = 1 tryb synchroniczny wyłączony (ustawienia domyślne) |
|
P3 | nieużywany | |
Aprobaty i certyfikaty | ||
Aprobata UL | Na liście cULus, obudowa typu 1 | |
Maksymalna dopuszczalna temperatura otoczenia | max. 65 °C (max. 149 °F) | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
Odporność na wstrząsy i uderzenia | 30 g , 11 ms w 6 kierunkach przestrzennych 3 wstrząsy 10 g , 16 ms w 6 kierunkach przestrzennych 1000 wstrząsów |
|
Odporność na wibrację | 0,75 mm 10 ... 57 Hz, 5 g 57 ... 150 Hz, 20 cykli | |
Specyfikacja mechaniczna | ||
Stopień ochrony | IP67 IP67 / IP68 / IP69K z płaskim kablem VAZ-FK-S- * |
|
Podłączenie | AS-Interface, AUX: Technologia przebijania izolacji Żółty płaski kabel / czarny płaski kabel Wejścia / wyjścia: Okrągłe złącze wtykowe M8 zgodnie z EN 61076- 2-104 Wejścia: LF004-GS1-A (4-stykowe, styki tulei, blokada śrubowa, kodowanie A) Dopasowane złącze: LM004-Gx1-A lub podobny Wyjścia: NF003-SS1-A (3-stykowe, tuleje stykowe, zatrzaskowe, kodowanie A) Pasujące złącze: NM003-Sx1-A lub podobny |
|
Materiał | ||
Łączność | CuSn / Au | |
Obudowa | PBT PC | |
Body | PUR, black, TPU, gray | |
Kabel | PUR | |
Śruba montażowa | Stal nierdzewna 1.4305 / AISI 303 | |
Kabel | ||
Średnica płaszcza | Ř4,3 mm | |
Kolor | czarny | |
Rdzenie | 3 x 0,34 mm 2 | |
Długość | 1 m | |
Masa | 100 gramów | |
Moment dokręcania, śruby mocujące | 1.65 Nm | |
Moment dokręcający, dławik kablowy | 0,4 Nm |
System | Classcode |
---|---|
ECLASS 13.0 | 27242604 |
ECLASS 12.0 | 27242604 |
ECLASS 11.0 | 27242604 |
ECLASS 10.0.1 | 27242604 |
ECLASS 9.0 | 27242604 |
ECLASS 8.0 | 27242604 |
ECLASS 5.1 | 27242604 |
ETIM 9.0 | EC001599 |
ETIM 8.0 | EC001599 |
ETIM 7.0 | EC001599 |
ETIM 6.0 | EC001599 |
ETIM 5.0 | EC001599 |
UNSPSC 12.1 | 39121535 |
