VAA-4E4A-KE5-ZEJQ/E2L - 269779

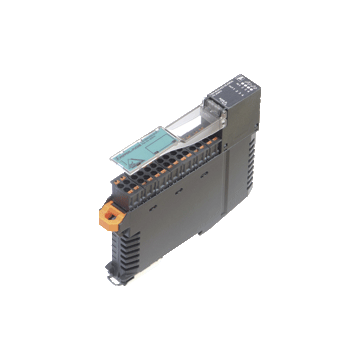

Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 4 wejścia cyfrowe dla czujników 3-przewodowych PNP, 4 wyjścia PNP, obudowa na szynę DIN
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface sensor/actuator module VAA-4E4A-KE5-ZEJQ/E2L
- Obudowa z technologią połączeń push-in i mechanicznie kodowanymi listwami zaciskowymi
- Szerokość obudowy 19 mm, montaż w szafie rozdzielczej na szynie montażowej DIN
- Możliwość wyboru zasilania czujników: Zewnętrzne lub z modułu
- Wyświetlacz funkcji dla magistrali, zewnętrznego napięcia pomocniczego, wewnętrznego zasilania czujnika, wejść i wyjść
- Czerwona dioda LED na kanał, świeci w przypadku przeciążenia wyjścia
Opis produktu |
---|
Moduł szafki - 4 wejścia i 4 wyjścia |
Ogólne specyfikacje | ||
---|---|---|
Node type | Standard node | |
Specyfikacja interfejsu AS | V3.0 | |
Required gateway specification | ? V2.0 | |
Numer pliku UL | E223772 | |
MTBF | 141 a | |
Wskaźniki / środki operacyjne | ||
AWARIA LED | Wyświetlanie błędów; czerwona dioda LED czerwona: błąd komunikacji, tzn. adres jest równy 0 czerwona migająca: przeciążenie wewnętrznego zasilania wejściowego, tj. przeciążenie lub wyjścia przerwania przewodu |
|
LED INT | Aktywne wewnętrzne wejście zasilania; LED zielony | |
LED PWR | Napięcie interfejsu AS; zielona dioda LED zielona: napięcie OK migająca zielona: adres 0 |
|
LED AUX | ext. auxiliary voltage UAUX; dual LED zielony/czerwony green: voltage OK red: reverse voltage |
|
LED IN | stan przełączania (wejście); 4 diody LED żółte | |
LED OUT | stan przełączania (wyjście); 4 LED żółty / czerwony żółty: wyjście aktywne czerwony: wyjście przeciążenie lub przerwanie przewodu |
|
Specyfikacje elektryczne | ||
Napięcie pomocnicze (wejście) | 12 ... 30 V DC PELV | |
Napięcie pomocnicze (wyjście) | PELV 20 ... 30 V DC | |
Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
Znamionowy prąd roboczy | ≤ 35 mA (bez czujników) / max. 190 mA | |
Klasa ochrony | III | |
Ochrona przed przepięciami | U EXT , U AUX , U e : kategoria przepięciowa II, bezpieczne izolowane zasilacze (PELV) Kategoria przepięciowa zasilaczy (pierwotny): III |
|
Znamionowe napięcie izolacji | 92 V | |
Impulsowe napięcie wytrzymywane | 0.8 kV | |
Wejście | ||
Numer / typ | 4 wejścia dla czujników 3-przewodowych (PNP), DC | |
Zasilanie | z interfejsu AS (pozycja przełącznika INT, ustawienia domyślne) lub zewnętrzny U EXT (pozycja przełącznika EXT) | |
Napięcie | 21 ... 31 V DC (INT) | |
Prąd ładowania | ≤ 150 mA, przeciążeniowe i zabezpieczone przed zwarciem (INT) | |
Prąd wejściowy | ≤ 5,6 mA (maks.) | |
Punkt przełączania | zgodny z DIN EN 61131-2 (typ 1) | |
0 (nie tłumiony) | ≤ 0.5 mA | |
1 (osłabiony) | ? 2 mA | |
Opóźnienie sygnału | < 1 ms (wejście / interfejs AS) | |
Wyjście | ||
Numer / typ | 4 wyjścia elektroniczne, PNP, odporne na przeciążenie i zwarcie | |
Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
Napięcie | ? (U AUX - 0,5 V) | |
Prąd | 2 A na wyjście, łącznie 4 A (T ≤ 60 ° C) 1 A na wyjście, ogółem 4 A (T ≤ 70 ° C) |
|
Kategoria użytkowania | DC-13 | |
Zgodność z dyrektywą | ||
Zgodność elektromagnetyczna | ||
Dyrektywa 2014/30 / UE | EN 62026-2: 2013 EN 61000-6-2: 2005, EN 61000-6-4: 2007 | |
Dyrektywa maszynowa | ||
Dyrektywa 2006/42 / WE | EN ISO 13849-1:2008 , EN ISO 13849-2:2012 | |
Standardowa zgodność | ||
Stopień ochrony | EN 60529: 2000 | |
Standard Fieldbus | EN 62026-2: 2013 | |
Bezpieczeństwo elektryczne | IEC 61140: 2009 | |
Wejście | EN 61131-2: 2004 | |
Emitowane zakłócenia | EN 61000-6-4:2007 | |
Interfejs AS | EN 62026-2: 2013 | |
Odporność na hałas | EN 61000-6-2: 2005, EN 61326-1: 2006, EN 62026: 2013 | |
Bezpieczeństwo funkcjonalne | EN ISO 13849-1: 2008 EN ISO 13849-2: 2012 | |
Instrukcje programowania | ||
Profil | S-7.0 | |
Kod IO | 7 | |
Kod identyfikacyjny ID | 0 | |
Kod ID1 | F | |
Kod ID2 | E | |
Bity danych (funkcja poprzez interfejs AS) | InputOutput | |
D0 | IN1 O1 | |
D1 | IN2 O2 | |
D2 | IN3 O3 | |
D3 | IN4 O4 | |
Bity parametrów (programowalne przez AS-i) | funkcja | |
P0 | Monitorowanie komunikacji P0 = 0 monitorowanie = wyłączone, wyjścia zachowują status, jeśli komunikacja nie powiedzie się. P0 = 1 monitorowanie = włączone, tzn. Jeśli komunikacja nie powiedzie się, wyjścia są wyłączone (ustawienia domyślne) |
|
P1 | Filtr wejściowy P1 = 0 filtr wejściowy włączony, tłumienie impulsów ≤ 2 ms P1 = 1 filtr wejściowy wyłączony (ustawienia domyślne) |
|
P2 | Wyprowadzenie wyjściowe P2 = 0 wyprowadzenie włączone P2 = 1 wyprowadzenie wyłączone (ustawienia domyślne) |
|
P3 | nieużywany | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
Wilgotność względna | 85%, bez kondensacji | |
Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
Wysokość | ≤ 2000 m powyżej MSL | |
Odporność na wstrząsy i uderzenia | 15 g, 11 ms w 6 kierunkach przestrzennych, 3 wstrząsy 10 g, 16 ms w 6 kierunkach przestrzennych, 1000 wstrząsów | |
Odporność na wibrację | 0,35 mm 10 ... 57 Hz, 5 g 57 ... 150 Hz, 20 cykli | |
Stopień zanieczyszczenia | 2 | |
Specyfikacja mechaniczna | ||
Stopień ochrony | IP20 Do zastosowań związanych z bezpieczeństwem: wymagany montaż w obudowie o minimalnym stopniu ochrony IP54 |
|
Podłączenie | Wyjmowane zaciski wciskane pojemność znamionowa połączenia: sztywne: 0,20 mm 2 ... 1,5 mm 2 elastyczne (bez końcówki kablowej) : 0,20 mm 2 ... 2,5 mm 2 elastyczny (z tulejką na końcu drutu): 0,25 mm 2 ... 1,5 mm 2 |
|
Materiał | ||
Obudowa | PA 66-FR | |
Masa | 110 g | |
Montaż | Szyna montażowa DIN |
System | Classcode |
---|---|
ECLASS 13.0 | 27242604 |
ECLASS 12.0 | 27242604 |
ECLASS 11.0 | 27242604 |
ECLASS 10.0.1 | 27242604 |
ECLASS 9.0 | 27242604 |
ECLASS 8.0 | 27242604 |
ECLASS 5.1 | 27242604 |
ETIM 9.0 | EC001599 |
ETIM 8.0 | EC001599 |
ETIM 7.0 | EC001599 |
ETIM 6.0 | EC001599 |
ETIM 5.0 | EC001599 |
UNSPSC 12.1 | 39121535 |
