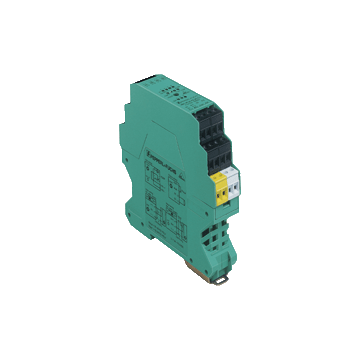

VAA-4E4A-KE-ZE/R - 124422
Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 4 wejścia cyfrowe dla czujników 2/3-przewodowych PNP, 4 wyjścia przekaźnikowe, obudowa na szynę DIN
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface sensor/actuator module VAA-4E4A-KE-ZE/R
- Obudowa ze zdejmowanymi, mechanicznymi i oznaczonymi kolorami zaciskami
- Monitorowanie komunikacji
- Wejścia dla czujników 2- i 3-przewodowych
- Izolowane wyjście przekaźnikowe
- Adresowanie gniazda
- Możliwość wyboru zasilania czujników: Zewnętrzne lub z modułu
- Wyświetlacz funkcji dla magistrali, wewnętrznego zasilania czujnika, wejść i wyjść
| Opis produktu |
|---|
| KE switch cabinet module, 4 inputs (PNP) and 4 relay outputs |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | Standard node | |
| Specyfikacja interfejsu AS | V2.1 | |
| Required gateway specification | ? V2.0 | |
| Profil | S-7.0 | |
| IO code | 7 | |
| ID code | 0 | |
| ID1 code | F | |
| ID2 code | E | |
| Numer pliku UL | E106378 | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | Wyświetlanie błędów; Czerwona dioda LED czerwona: Błąd komunikacji lub adres wynosi 0 czerwona, migająca: Przeciążenie, wewnętrzne wejście zasilania |
|
| LED INT | Aktywne wewnętrzne wejście zasilania; LED zielony | |
| LED PWR | Napięcie interfejsu AS; LED zielony | |
| LED IN | stan przełączania (wejście); 4 diody LED żółte | |
| LED OUT | Stan przełączania (wyjście); 4 diody LED żółte | |
| Specyfikacje elektryczne | ||
| Napięcie pomocnicze (wejście) | 12 ... 30 V DC PELV | |
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 35 mA (bez czujników) / max. 210 mA | |
| Ochrona przed przepięciami | O1 ... O4: kategoria przepięciowa II U EXT , U e : kategoria przepięciowa III, bezpieczne izolowane zasilacze (PELV) |
|
| Wejście | ||
| Numer / typ | 4 wejścia dla czujników 2- lub 3-przewodowych (PNP), DC | |
| Zasilanie | z interfejsu AS (pozycja przełącznika INT, ustawienia domyślne) lub zewnętrzny U EXT (pozycja przełącznika EXT) | |
| Napięcie | 21 ... 31 V DC (INT) | |
| Prąd ładowania | ≤ 150 mA, przeciążeniowe i zabezpieczone przed zwarciem (INT) | |
| Prąd wejściowy | ≤ 8 mA (ograniczone wewnętrznie) | |
| Punkt przełączania | zgodny z DIN EN 61131-2 (typ 2) | |
| 0 (nie tłumiony) | ≤ 2 mA | |
| 1 (osłabiony) | ? 4 mA | |
| Opóźnienie sygnału | < 2 ms (wejście / interfejs AS) | |
| Wyjście | ||
| Numer / typ | 4 wyjścia przekaźnikowe, normalnie otwarte | |
| Zasilanie | Żaden | |
| Obciążenie nominalne | ||
| Przez kontakt | 2 A / 30 V DC (zgodnie z UL maks. 24 V DC); 2 A / 253 V AC | |
| Na moduł | 8 A. | |
| Obwód sterujący | ≤ 8 mA na przekaźnik (z interfejsu AS) | |
| Opóźnienie przełączania | < 10 ms (interfejs AS / styk) | |
| Kategoria użytkowania | DC-13 and AC-14 | |
| Przełączanie | ||
| Mechaniczne | 5 x 106 | |
| Elektryczny | 0.2 x 106 (250 V AC, 2 A, cos ? = 0.4) | |
| Izolacja galwaniczna | ||
| Wejście wyjście | bezpieczna izolacja, oceniane wartościami izolacji 300 V AC | |
| Interfejs wejściowy / AS-i | Pozycja przełącznika INT: Brak Pozycja przełącznika EXT: wzmocniona izolacja, wartości znamionowe izolacji 66 V DC | |
| Wyjście / Wyjście | podstawowa izolacja, oceny wartościowe izolacji 300 V AC | |
| Interfejs wyjściowy / AS-i | bezpieczna izolacja, oceniane wartościami izolacji 300 V AC | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 EN 61326: 2003 | |
| Niskie napięcie | ||
| Dyrektywa 73/23 / EWG | EN 60947-1: 2007 | |
| Standardowa zgodność | ||
| Izolacja galwaniczna | EN 60664-1: 2007 | |
| Zgodność elektromagnetyczna | NAMUR NE 21: 1998-08 | |
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 60 ° C (-13 ... 140 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Wilgotność względna | 85%, bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 | |
| Podłączenie | wyjmowane zaciski pojemność znamionowa połączenia: sztywne / elastyczne (z tulejkami kablowymi i bez): 0,25 mm 2 ... 2,5 mm 2 dla połączenia wieloprzewodowego dwoma przewodami o jednakowym przekroju: elastyczny z podwójnymi tulejkami: 0,5 mm 2 ... 1,5 mm 2 |
|
| Materiał | ||
| Obudowa | PA 66-FR | |
| Masa | 170 g | |
| Montaż | Szyna montażowa DIN | |
| Moment dokręcania śrub mocujących | 0,5 Nm ... 0,6 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
