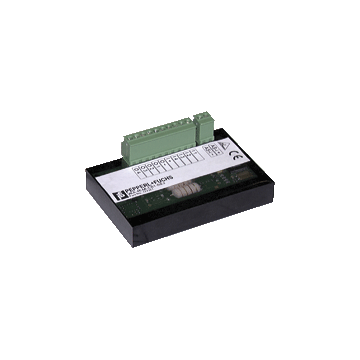

VAA-4E4A-CB1-Z/E2 - 127361
Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 4 wejścia dla czujników 2/3-przewodowych
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry ASi PCB module VAA-4E4A-CB1-Z/E2
- Zintegrowana funkcja monitorowania komunikacji
- Wejścia i wyjścia odporne na zwarcie i przeciążenie
- Nie wymaga zewnętrznego zasilania
- Połączenie za pomocą wymiennych zacisków śrubowych
| Opis produktu |
|---|
| I/O module as encapsulated PCB with 4 inputs and 4 outputs |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | Standard node | |
| Specyfikacja interfejsu AS | V2.0 | |
| Required gateway specification | ? V2.0 | |
| Numer pliku UL | E223772 | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 30 mA (bez czujników) / max. 180 mA | |
| Klasa ochrony | III | |
| Ochrona przed przepięciami | U e : kategoria przepięciowa III, bezpieczne izolowane zasilacze (PELV) | |
| Wejście | ||
| Numer / typ | 4 wejścia dla czujników 2- lub 3-przewodowych (PNP), DC | |
| Zasilanie | z interfejsu AS | |
| Napięcie | 21 ... 31 V. | |
| Prąd wejściowy | ≤ 8 mA (ograniczone wewnętrznie) | |
| Punkt przełączania | zgodny z EN 61131-2 Typ 1 | |
| 0 (nie tłumiony) | ≤ 1,5 mA | |
| 1 (osłabiony) | ? 4 mA | |
| Wyjście | ||
| Numer / typ | 4 wyjścia elektroniczne, PNP | |
| Zasilanie | z interfejsu AS | |
| Napięcie | 21 ... 31 V. | |
| Prąd | ≤ 100 mA na wyjście, łącznie ≤ 140 mA | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61326-1: 2013, EN 61000-6-4: 2007, EN 62026-2: 2015 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Wejście | EN 61131-2:2015 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61326-1:2013 | |
| Instrukcje programowania | ||
| Profil | S-7.0 | |
| Kod IO | 7 | |
| Kod identyfikacyjny ID | 0 | |
| Kod ID1 | F | |
| Kod ID2 | E | |
| Bity danych (funkcja poprzez interfejs AS) | InputOutput | |
| D0 | IN1 OUT1 | |
| D1 | IN2 OUT2 | |
| D2 | IN3 OUT3 | |
| D3 | IN4 OUT4 | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | nieużywany | |
| P1 | nieużywany | |
| P2 | nieużywany | |
| P3 | nieużywany | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 60 ° C (-13 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Wilgotność względna | 85%, bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Podłączenie | śruba zaciski, wymienna znamionowa pojemność przyłączeniowa: sztywna / elastyczna (z tulejkami kablowymi i bez): 0,25 mm 2 ... 1,5 mm 2 W przypadku końcówki tulejkowej z tuleją z tworzywa sztucznego: 0,25 mm 2 ... 0,5 mm 2 Przy podłączeniu wielu przewodów przy użyciu dwóch przewodów z ten sam przekrój: Elastyczny z tulejką z podwójnym drutem: |
|
| Moment dokręcania śrub mocujących | 0.22 ... 0.25 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
