VAA-4E-G4-ZE - 187946

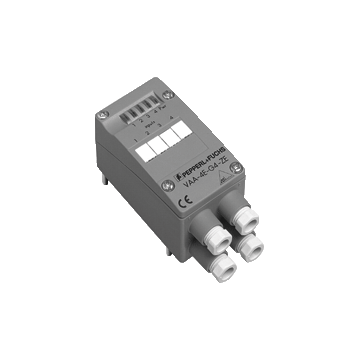

Moduł wykonawczy AS-I firmy Pepperl+Fuch, 4 wejścia cyfrowe dla czujników 2/3-przewodowych PNP, obudowa G4
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface sensor module VAA-4E-G4-ZE
- Stopień ochrony IP67
- Płaskie lub okrągłe połączenie kablowe (poprzez znormalizowaną podstawę EMS, nie wchodzi w skład dostawy)
- Metoda przebijania kabla płaskiego
- Wejścia dla czujników 2- i 3-przewodowych
- Zasilanie wejść z modułu
- Wyświetlacz funkcji dla magistrali i wejść
- Wskaźnik LED przeciążenia zasilania czujnika
| Opis produktu |
|---|
| Moduł G4 IP67 4 wejścia (PNP) |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | Standard node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V2.0 | |
| Numer pliku UL | E223772 | |
| Wskaźniki / środki operacyjne | ||
| LED PWR / FAULT | podwójna dioda zielony / czerwony zielony: napięcie AS-Interface czerwony: błąd komunikacji lub adres 0 zielony / czerwony miga: zasilanie czujnika przeciążenia |
|
| LED IN | stan przełączania (wejście); 4 diody LED żółte | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 40 mA (bez czujników) / max. 190 mA | |
| Klasa ochrony | III | |
| Ochrona przed przepięciami | U e : kategoria przepięciowa III, bezpieczne izolowane zasilacze (PELV) | |
| Wejście | ||
| Numer / typ | 4 wejścia dla czujników 2- lub 3-przewodowych (PNP), DC | |
| Zasilanie | z interfejsu AS | |
| Napięcie | 21 ... 31 V. | |
| Prąd ładowania | ≤ 150 mA (T ≤ 40 ° C), ≤ 120 mA (T ≤ 60 ° C), zabezpieczone przed zwarciem |
|
| Prąd wejściowy | ≤ 8 mA (ograniczone wewnętrznie) | |
| Punkt przełączania | zgodny z DIN EN 61131-2 (typ 2) | |
| 0 (nie tłumiony) | ≤ 2 mA | |
| 1 (osłabiony) | ? 4 mA | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 EN 61000-6-2: 2005 EN 61000-6-4: 2007 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Wejście | EN 61131-2: 2007 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61000-6-2: 2005 | |
| Instrukcje programowania | ||
| Profil | S-0.0 | |
| Kod IO | 0 | |
| Kod identyfikacyjny ID | 0 | |
| Kod ID1 | F | |
| Kod ID2 | E | |
| Bity danych (funkcja poprzez interfejs AS) | InputOutput | |
| D0 | IN1 - | |
| D1 | IN2 - | |
| D2 | IN3 - | |
| D3 | IN4 - | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | nieużywany | |
| P1 | nieużywany | |
| P2 | nieużywany | |
| P3 | nieużywany | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 60 ° C (-13 ... 140 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Wilgotność względna | 85%, bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | metoda przebijania kabla lub przedział zaciskowy żółty płaski kabel lub standardowy okrągły kabel wejścia: dławik kablowy M12 x 1,5 i sprężyna naciągowa klatki zaciski |
|
| Materiał | ||
| Obudowa | PA 6 GF30 | |
| Masa | 180 g | |
| Moment dokręcania, śruby obudowy | 0.8 Nm | |
| Montaż | Montaż na szynie DIN lub przykręcanie | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
