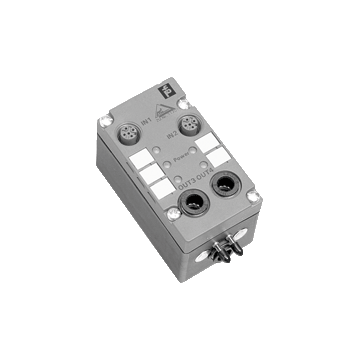

VAA-2EA-G1-ZE/P-S - 048157
Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 2 wejścia cyfrowe dla czujników 2/3-przewodowych PNP, 2 wyjścia pneumatyczne do zaworów 3/2 drogowych
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface pneumatic module VAA-2EA-G1-ZE/P-S
- Certyfikat AS-Interface
- Stopień ochrony IP65
- Płaskie lub okrągłe połączenie kablowe (poprzez znormalizowaną podstawę EMS, nie wchodzi w skład dostawy)
- Metoda przebijania kabla płaskiego
- Wejścia dla czujników 2- i 3-przewodowych
- Wyświetlacz funkcji dla magistrali, wejść i wyjść
- Bezpośrednie połączenie siłowników pneumatycznych
| Opis produktu |
|---|
| Moduł pneumatyczny 2 wejścia / 2 wyjścia pneumatyczne |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | Standard node | |
| Wskaźniki / środki operacyjne | ||
| LED AS-i | Napięcie interfejsu AS; LED zielony | |
| LED IN | stan przełączania (wejście); 2 żółte diody LED | |
| LED OUT | Stan przełączania (wyjście); 2 żółte diody LED | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 45 mA (bez czujników) | |
| Wejście | ||
| Numer / typ | 2 wejścia dla czujników 2- lub 3-przewodowych (PNP), DC | |
| Zasilanie | z interfejsu AS | |
| Prąd ładowania | ≤ 100 mA, zabezpieczone przed zwarciem | |
| Punkt przełączania | WYŁ: ≤ 1,5 mA WŁ .: ? 5 mA, ? 10 V. |
|
| Wyjście | ||
| Numer / typ | 2 wyjścia pneumatyczne z oddzielnymi zaworami 3/2 | |
| Wyjście pneumatyczne | ||
| Przewodnik odpowietrzania | Filtr spiekany | |
| Skompresowane powietrze | 2 ... 8 barów, filtrowane (5 µm), sprężone powietrze olejowane lub nieskażone | |
| Przepływ powietrza | 400 l/min | |
| Przekrój zaworu | 5 mm | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Instrukcje programowania | ||
| Profil | S-3.F | |
| Kod IO | 3 | |
| Kod identyfikacyjny ID | F | |
| Kod ID1 | F | |
| Kod ID2 | F | |
| Bity danych (funkcja poprzez interfejs AS) | input wyjście | |
| D0 | IN1 - | |
| D1 | IN2 - | |
| D2 | - OUT3 | |
| D3 | - OUT4 | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | nieużywany | |
| P1 | nieużywany | |
| P2 | nieużywany | |
| P3 | nieużywany | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 55 ° C (32 ... 131 ° F) | |
| Temperatura przechowywania | -20 ... 55 ° C (-4 ... 131 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 zgodny z EN 60529 | |
| Podłączenie | przebijanie kabli metos lub zaciski kabel płaski lub standardowy okrągły kabel wejścia: szybkozłącze M12 x 1 wyjścia: wtyk wtykowy (8 mm) |
|
| Masa | około 200 g | |
| Montaż | Montaż na szynie DIN lub przykręcanie | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
