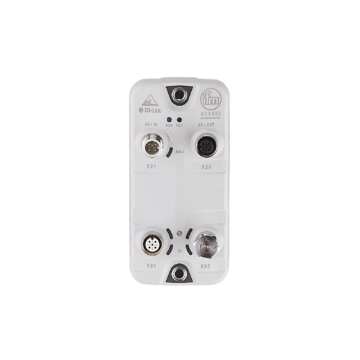

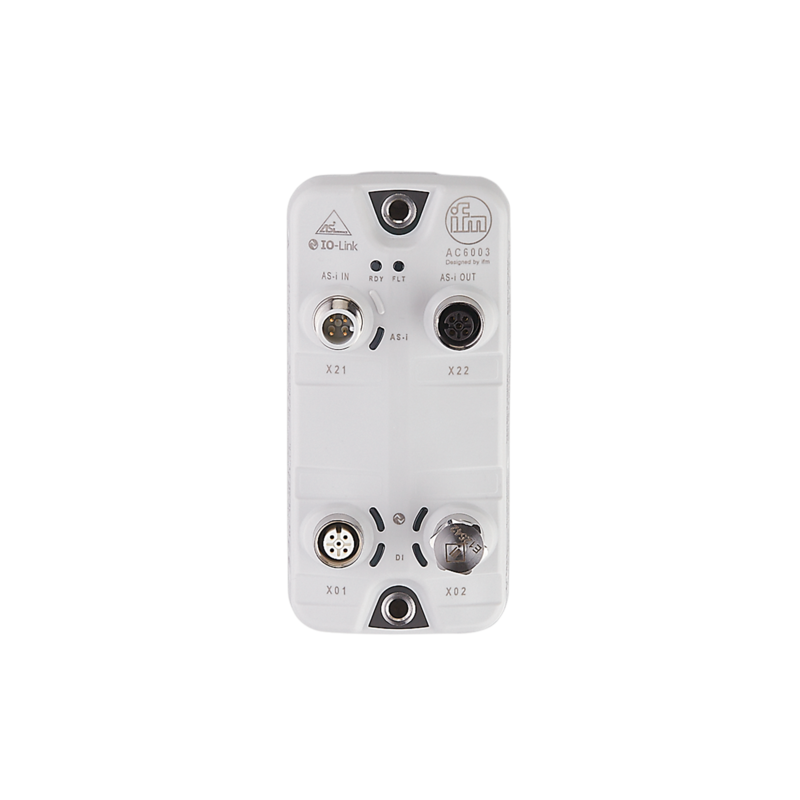

AC6003
IO-Link master z interfejsem AS-i, Liczba wejść binarnych: 4, Liczba wyjść binarnych: 2, IO-Link, AS-i
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Niezawodne przesyłanie danych maszyny, parametrów procesu i danych diagnostycznych do sterownika
- Prosta wymiana jednostek dzięki zintegrowanej pamięci parametrów
- Wysoka klasa ochrony zgodna z wymaganiami przemysłu spożywczego
- do podłączenia maksimum dwóch urządzeń IO-Link
- mastery i czujniki zasilane tylko przez żółty kabel AS-i cable
| Aplikacja | ||
|---|---|---|
| Aplikacja | strefy aseptyczne i wilgotne w przemyśle spożywczym | |
| Funkcja łańcuchowa | Zasilanie; złącze sieciowe | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26...31,6 DC; (AS-i) | |
| Maks. pobór prądu z sieci AS-i [mA] | 350 | |
| Klasa ochrony | III | |
| Maks. całkowity prąd obciążenia [A] | 0,3; (porty 1 + 2: 0,3 (AS-i)) | |
| Wejścia / wyjścia | ||
| Całkowita ilość wejść i wyjść | 4; (konfigurowalne) | |
| Liczba wejść i wyjść | Liczba wejść binarnych: 4; Liczba wyjść binarnych: 2 | |
| Wejścia | ||
| Liczba wejść binarnych | 4; (IO-Link Port Class A: 2 x 2) | |
| Zasilanie wejść | AS-i | |
| Poziom przełączania Wysoki [V] | 11...30 | |
| Poziom przełączania Niski [V] | 0...5 | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Wyjścia | ||
| Liczba wyjść binarnych | 2; (IO-Link Port Class A: 2 x 1) | |
| Maks. sumaryczne obciążenie prądowe wyjść [A] | 0,3 | |
| Zabezpieczenie przed zwarciem | tak | |
| Wyjścia zasilania aktuatora | AS-i | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link; AS-i | |
| Interfejsy - IO-Link Master | ||
| Typ transmisji | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Liczba portów klasy A | 2 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Temperatura składowania [°C] | -25...85 | |
| Maks. wilgotność względna powietrza [%] | 90 | |
| Ochrona | IP 65; IP 66; IP 67; IP 69K; (działanie z zaślepkami stali nierdzewnej: IP 69K) | |
| Stopień ochrony (NEMA 250) | 6P | |
| Stopień zabrudzenia | 2 | |
| Chemikalia | ||
| ISO 16750-5 | HLP, CC, DB, DC, DD, CA | |
| NEMA 250 5.13.1 | AA | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-2 | ||
| EN 61000-6-4 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | ||
| Odporność na wibracje | ||
| DIN EN 60068-2-64 2009-04 | ||
| DIN EN 60068-2-6 2008-10 | ||
| MTTF [lata] | 194 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.11; 3.0 | |
| Rozszerzony tryb adresowania | nie | |
| AS-i profil | S-7.4.E; (CTT1 wejście) | |
| Liczba urządzeń AS-i | 1...5 | |
| Dane mechaniczne | ||
| Waga [g] | 242,6 | |
| Materiał | obudowa: PA szary; Gniazdo: stal nierdzewna (1.4404 / 316L) | |
| Połączenie elektryczne | ||
| Podłączenie modułu | M12 | |
| Uwagi | ||
| Uwagi | Dodatkowe informacje dostępne w instrukcji obsługi. | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - Przyłącze procesowe | ||
| IO-Link Port Class A X01...X02 | Konektor: 2 x M12; kodowanie: A | |
| Połączenie elektryczne - Zasilanie IN | ||
| X21 | Konektor: 1 x M12; kodowanie: A | |
| Połączenie elektryczne - Zasilanie OUT | ||
| X22 | Konektor: 1 x M12; kodowanie: A | |
