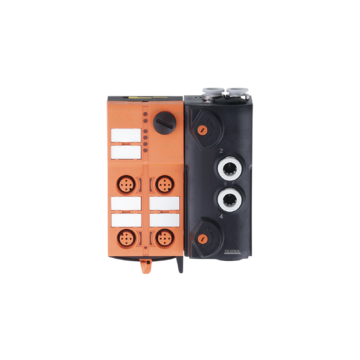

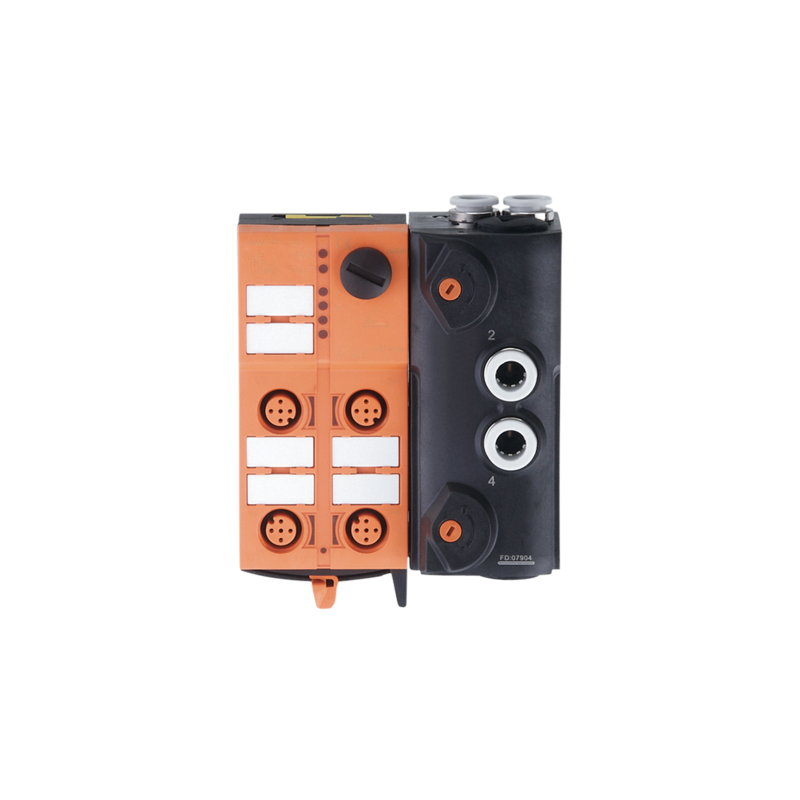

AC551A

AirBox AS-i z technologią szybkiego montażu , PNP, Liczba wejść binarnych: 4, Liczba wyjść pneumatycznych: 2

AC551A

376,30 €

462,85 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent

Opisy produktu

  • Do zdecentralizowanego załączania cylindrów i aktuatorów zaworów
  • Połączenie modułu we/wy AS-i i zaworu elektromagnetycznego
  • Duża wydajność energetyczna dzięki zdecentralizowanemu zastosowaniu w pobliżu aktuatora
  • Prostszy montaż i podłączanie oprzewodowania
  • Łatwy montaż bez narzędzi i oprzewodowania dzięki technologii szybkiego mocowania

Aplikacja
Aplikacja Moduł AS-i ATEX
Dane elektryczne
Napięcie zasilania [V] 26,5...31,6 DC
Maks. pobór prądu z sieci AS-i [mA] 280
Zintegrowana funkcja Watchdog tak
Wejścia / wyjścia
Liczba wejść i wyjść Liczba wejść binarnych: 4; Liczba wyjść pneumatycznych: 2
Wejścia
Liczba wejść binarnych 4
Obwód wejść binarnych PNP
Zasilanie wejść AS-i
Zasilanie [V] 20...30; (poprzez płaski kabel)
Maksymalna obciążalność wejść łącznie [mA] 200
Prąd wejściowy Wysoki [mA] 6...10
Prąd wejściowy Niski [mA] 0...2
Poziom przełączania Wysoki [V] > 11
Wejścia cyfrowe zabezpieczone przeciwzwarciowo tak
Wyjścia
Wykonanie elektryczne AS-i
Liczba wyjść pneumatycznych 2
Warunki pracy
Temperatura otoczenia [°C] -10...50
Ochrona IP 50
Testy / dopuszczenia
Oznaczenie ATEX II 3D Ex tc IIIB T80°C Dc X IP50
EMC
EN 50295
IEC 61000-6-2
MTTF [lata] 258
Klasyfikacja AS-i
Wersja AS-i 2.11; 3.0
Adresowanie AS-i wtyk do adresowania
Rozszerzony tryb adresowania tak
AS-i profil S-7.A.E
Konfiguracja AS-i E_A [hex] 7
AS-i_ID_kod [hex] A.E
Certyfikat AS-i w przygotowaniu tak
Dane mechaniczne
Waga [g] 413,5
Typ montażu szybki montaż
Materiał PA; POM; Styki nakłuwające: CuSn6 niklowane i cynowane
System pneumatyczny 1 x 5/2-drogowy zawór suwakowy (nieprzecinający się); bistabilny
Zakres ciśnienia roboczego [bar] 3...8
Zakres ciśnienia roboczego [MPa] 0,3...0,8
Przepływ powietrza przy 6/5 bar [l/min] 500
Skład sprężonego powietrza sprężone powietrze niezaolejone klasy 6-3-1; sprężone powietrze zaolejone klasy 6-3-4
Sterowanie ręczne naciśnij/zwolnij lub naciśnij/obróć/zablokuj
Przyłącza rurowe 8 mm
Wylot powietrza wylot powietrza można podłączyć poprzez połączenie rurowe
Wyświetlacze / elementy robocze
Wyświetlacz
działanie LED, kolor zielony
Błąd LED, kolor czerwony
Funkcja LED, kolor żółty
Połączenie elektryczne
Podłączenie modułu Kabel płaski
Akcesoria
Dostarczane elementy część dolna
Akcesoria (opcjonalne) Wspornik montażowy:, E74999
Dolna część modułu:, E75000
Osłona: M12, E73004
zaślepki uszczelniające:, E75231
obudowa ochronna:, E7000A
Tłumik:, E75232
Łącznik wtykowy typ L:, E75228
Łącznik wtykowy typ T:, E75227
Uwagi
Uwagi Należy zastosować ochronę mechaniczną.
W innym przypadku urządzenie musi zostać zamontowane razem z obudową ochroną (E7000A).
Jeżeli nie podłączono przewodów pneumatycznych, należy zastosować zaślepkę E75231
Nie dopuszczać do zabrudzeń i zanieczyszczeń.
Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału:
L-, L+, I-1, I-2, I-3, I-4
Piny są połączone elektrycznie z przewodem AS-i.
Proszę przeczytać uwagi na temat sprężonego powietrza i EMC/ESD w sekcji "Do pobrania"
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Podłączenie technologia szybkiego montażu dla płaskiego przewodu AS-i: ; możliwe trzy pozycje
Podłączenie Konektor: 4 x M12; kodowanie: A
