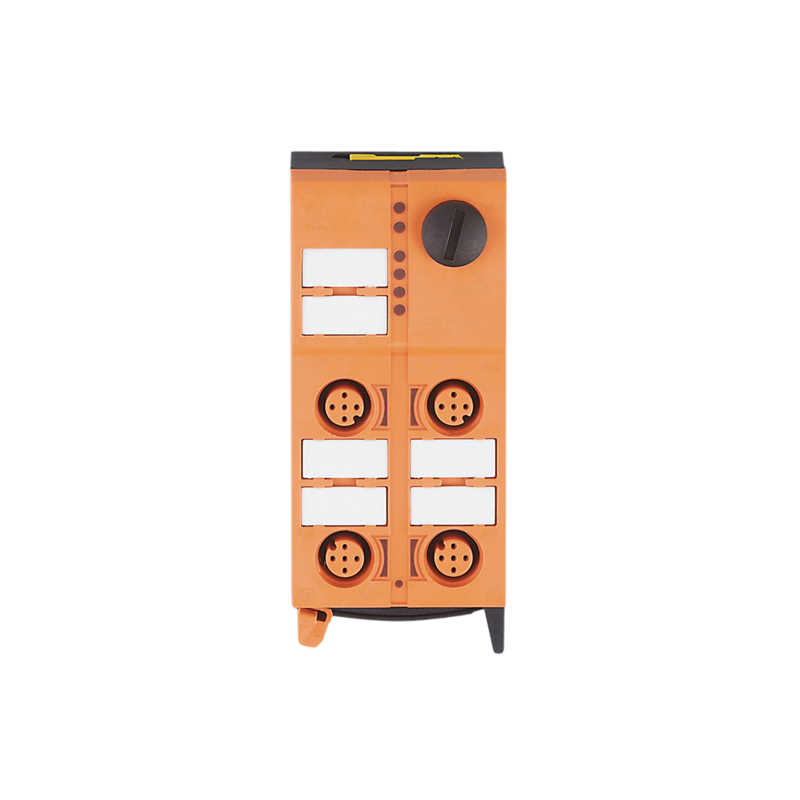

AC5216
Moduł AS-i ClassicLine z technologią szybkiego montażu, Liczba wejść analogowych: 4, IP 67, waga 154,35g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Łatwy montaż bez narzędzi i oprzewodowania dzięki technologii szybkiego mocowania
- Trzy kierunki kabla płaskiego do wyboru
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i błędu
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
- Wytrzymałe konektory M12 do podłączania czujników i aktuatorów
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wejść analogowych: 4 | |
| Aplikacja | ||
| Aplikacja | montaż obiektowy | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 50 | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. całkowity prąd obciążenia [A] | 2 | |
| Dodatkowe zasilanie [V] | 16...30 DC; (AUX) | |
| Maks. pobór prądu z dodatkowego zasilania [mA] | 2000 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść analogowych: 4 | |
| Wejścia | ||
| Zasilanie wejść | AUX | |
| Liczba wejść analogowych | 4; (podłączenie czujników 2- i 3-przewodowych) | |
| Wejście analogowe (prądowe) [mA] | 4...20 | |
| Maksymalny spadek napięcia na elemencie przy zasilaniu znamionowym [V] | 10 | |
| Wejścia analogowe z zabezpieczeniem przeciwzwarciowym | tak | |
| Rozdzielczość wejścia analogowego | 12 bit | |
| Dokładność / odchylenie | ||
| Dokładność | 0,5; (% wartości końcowej zakresu pomiarowego; tolerancja przy wpływie zakłóceń elektromagnetycznych: < ± 1 % wartości końcowej zakresu pomiarowego) | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Temperatura składowania [°C] | -25...70 | |
| Maks. wilgotność względna powietrza [%] | 90; (bez kondensacji) | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 50295 | ||
| EN 61000-6-2 | ||
| EN 61000-6-3 | ||
| MTTF [lata] | 105 | |
| Dopuszczenie UL | ||
| Zasilanie | Class 2 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.11; 3.0 | |
| Rozszerzony tryb adresowania | nie | |
| AS-i profil | S-7.3.E | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | 3.E | |
| Certyfikat AS-i | 123501 | |
| Dane mechaniczne | ||
| Waga [g] | 154,35 | |
| Materiał | PA; Styki nakłuwające: CuSn6 niklowane i cynowane | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| sygnał analogowy | LED, kolor żółty Kanały AI1...AI4 | |
| działanie | LED, kolor zielony AS-i, AUX | |
| Błąd | LED, kolor czerwony | |
| Połączenie elektryczne | ||
| Podłączenie modułu | Kabel płaski | |
| Akcesoria | ||
| Dostarczane elementy | część dolna | |
| Akcesoria (opcjonalne) | Osłona: M12, E73004 | |
| Uwagi | ||
| Uwagi | AS-i oraz AUX a także AS-i oraz wyjścia analgowe są separowane galwanicznie między sobą. Zasilanie siłownika na pinach 1 i 3 może służyć do zasilania czujników. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| technologia szybkiego montażu dla płaskiego przewodu AS-i: ; możliwe trzy pozycje | ||
| Konektor: M12; kodowanie: A | ||
