AC2904

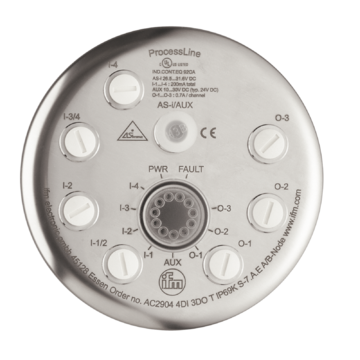

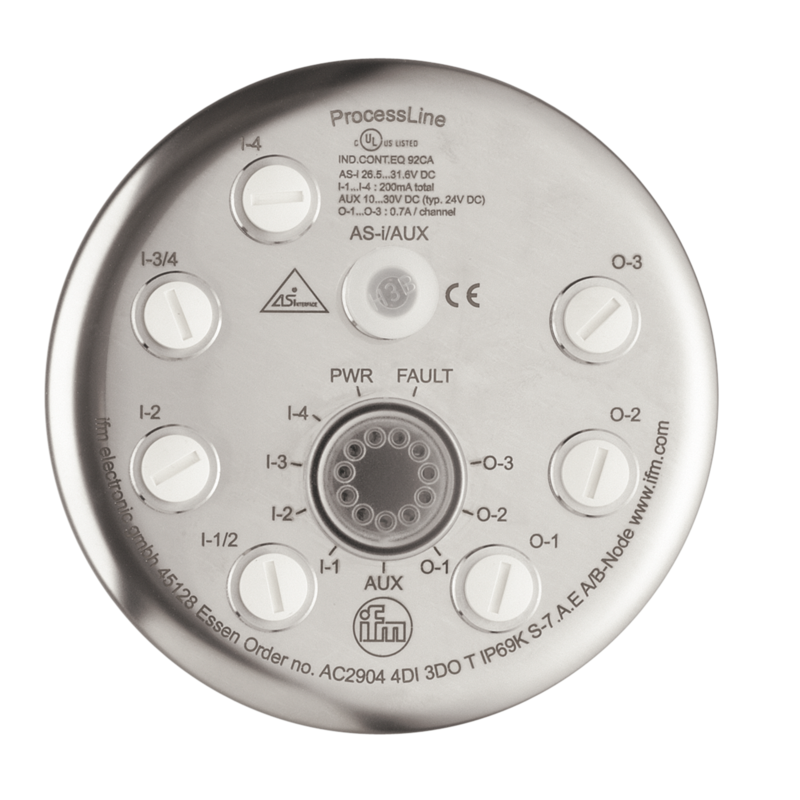

Moduł We/Wy AS-i, fi 137,3 / L = 80 mm. ProcessLine 4DI 3DOT IP69K. Konektor. IP 68. IP 69K
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Opracowane specjalnie do użytku w obszarach mokrych w przemyśle spożywczym
- Higieniczna konstrukcja bez narożników i krawędzi
- Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i błędu
- AS-i i zasilanie 24 V przez wspólny konektor M12
| Aplikacja | ||
|---|---|---|
| Aplikacja | strefy aseptyczne i wilgotne w przemyśle spożywczym | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 240 | |
| Dodatkowe zasilanie [V] | 20...30 DC; (AUX) | |
| Maks. pobór prądu z dodatkowego zasilania [mA] | 2100; (AUX) | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 4; Liczba wyjść binarnych: 3 | |
| Wejścia | ||
| Liczba wejść binarnych | 4 | |
| Obwód wejść binarnych | PNP; (typ 2 wg IEC 61131-2) | |
| Zasilanie wejść | AS-i | |
| Zasilanie [V] | 18...30 | |
| Maksymalna obciążalność wejść łącznie [mA] | 200 | |
| Prąd wejściowy Wysoki [mA] | 6...10 | |
| Prąd wejściowy Niski [mA] | 0...2 | |
| Poziom przełączania Wysoki [V] | > 11 | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Wyjścia | ||
| Liczba wyjść binarnych | 3 | |
| Podłaczenie | PNP | |
| Zakres napięcia DC [V] | 20...30; (AUX) | |
| Maks. prąd obciążenia na wyjście [mA] | 700; (Kategoria użytkowania DC-13 (sterowanie elektromagnetyczne): 20 W (IEC 60947-5-1)) | |
| Maks. sumaryczne obciążenie prądowe wyjść [A] | 2,1 | |
| Zabezpieczenie przed zwarciem | tak | |
| Separacja galwaniczna | tak | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -5...70 | |
| Ochrona | IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 62026-2 | ||
| EN 61000-6-2 | ||
| MTTF [lata] | 160 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.1 | |
| Rozszerzony tryb adresowania | tak | |
| AS-i profil | S-7.A.E | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | A.E | |
| Certyfikat AS-i | 101107 | |
| Dane mechaniczne | ||
| Waga [g] | 632 | |
| Wymiary [mm] | Ø 137,3 / L = 80 | |
| Materiał | tuleja gwintowana: stal nierdzewna (1.4404 / 316L); PC; O-ring: EPDM | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | LED, kolor zielony | |
| Błąd | LED, kolor czerwony | |
| Funkcja | LED, kolor żółty | |
| Połączenie elektryczne | ||
| Podłączenie modułu | M12 | |
| Akcesoria | ||
| Akcesoria (opcjonalne) | klucz dynamometryczny:, E70390 Osłona: M12, E70297 Rozdzielacz płaskiego przewodu:, E70354 |
|
| Uwagi | ||
| Uwagi | Wejścia i wyjścia muszą być odizolowane galwanicznie. Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału: I-, I+, I-1/2, I-2, I-3/4, I-4 Piny są połączone elektrycznie z przewodem AS-i. Okrągły kabel podłączony do AS-i/AUX nie powinien być dłuższy niż 2 m. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - AS-i | ||
| Konektor: M12; kodowanie: A; Moment dokręcający: 1,2...1,4 Nm | ||
| Połączenie elektryczne - Wejścia | ||
| Podłączenie | Konektor: M12; kodowanie: A; Moment dokręcający: 1,2...1,4 Nm | |
| Połączenie elektryczne - Wyjścia | ||
| Konektor: M12; kodowanie: A; Moment dokręcający: 1,2...1,4 Nm | ||
