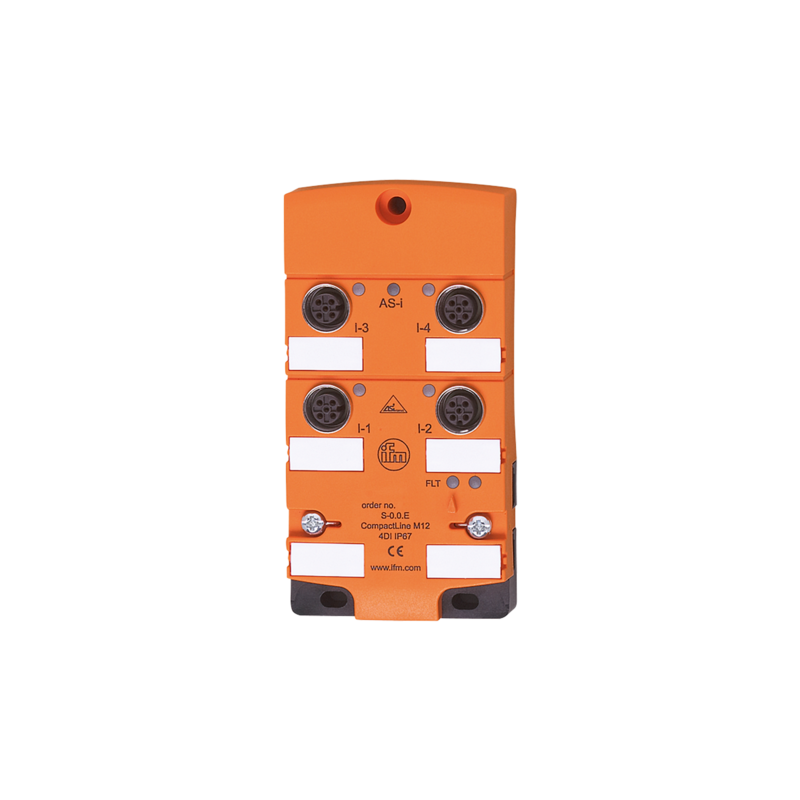

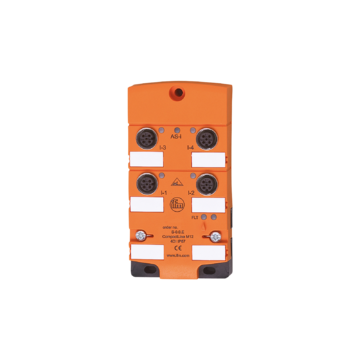

AC2486

Moduł AS-i CompactLine, Kabel płaski, -25...80, waga 285,5g

AC2486

167,30 €

205,78 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent

Opisy produktu

  • Łatwy montaż i podłączanie instalacji przewodowej
  • Duża odporność na uderzenia i drgania dzięki pełnemu zalaniu masą kablową
  • Wyraźnie widoczne, mocne diody LED wskazujące pracę, funkcję i błąd
  • Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
  • Wytrzymałe konektory M8 do podłączania czujników i aktuatorów

Aplikacja
Aplikacja montaż obiektowy
Dane elektryczne
Napięcie zasilania [V] 26,5...31,6 DC
Maks. pobór prądu z sieci AS-i [mA] 250
Wejścia / wyjścia
Liczba wejść i wyjść Liczba wejść binarnych: 4
Wejścia
Liczba wejść binarnych 4
Obwód wejść binarnych PNP; (typ 2 wg IEC 61131-2)
Zasilanie wejść AS-i
Zasilanie [V] 20...30; (DC)
Maksymalna obciążalność wejść łącznie [mA] 200
Graniczna obciążalność prądowa wejścia [mA] 15
Prąd wejściowy Wysoki [mA] 6...10
Prąd wejściowy Niski [mA] 0...2
Poziom przełączania Wysoki [V] > 11
Wejścia cyfrowe zabezpieczone przeciwzwarciowo tak
Warunki pracy
Temperatura otoczenia [°C] -25...80
Temperatura składowania [°C] -25...80
Maks. wilgotność względna powietrza [%] 90; (bez kondensacji)
Maks. wysokość nad poziomem morza [m] 2000
Ochrona IP 67; (gdy używane są kable płaskie E7400x / E7401x)
Testy / dopuszczenia
EMC
EN 61000-6-2
EN 62026-2
EN 50581
MTTF [lata] 383
Dopuszczenie UL
Zasilanie Class 2
Klasyfikacja AS-i
Wersja AS-i 2.11; 3.0
Adresowanie AS-i możliwe adresowanie poprzez IR
Rozszerzony tryb adresowania tak
AS-i profil S-0.A.E
Konfiguracja AS-i E_A [hex] 0
AS-i_ID_kod [hex] A.E
Certyfikat AS-i 126701
Dane mechaniczne
Waga [g] 285,5
Typ montażu bezpośrednie podłączenie do płaskiego kabla AS-i
Materiał PA; Gniazdo: stal nierdzewna (1.4404 / 316L); wkładki gwintowane w dolnej części: stal nierdzewna (1.4404 / 316L); O-ring: EPDM; śruby: stal nierdzewna (1.4578 / 316Cu); Styki nakłuwające: CuSn6 niklowane i cynowane
Wyświetlacze / elementy robocze
Wyświetlacz
Stan wyjścia LED, kolor żółty I1...I4
działanie LED, kolor zielony AS-i
Błąd LED, kolor czerwony
Połączenie elektryczne
Podłączenie modułu Kabel płaski
Akcesoria
Akcesoria (opcjonalne) Tulejki ze stali nierdzewnej, do montażu w przypadku dużego obciążenia mechanicznego, E70402
Uwagi
Uwagi Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału:
I-, I+, I1, I2, I3, I4
Piny są połączone elektrycznie z przewodem AS-i.
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Podłączenie Konektor: M12
