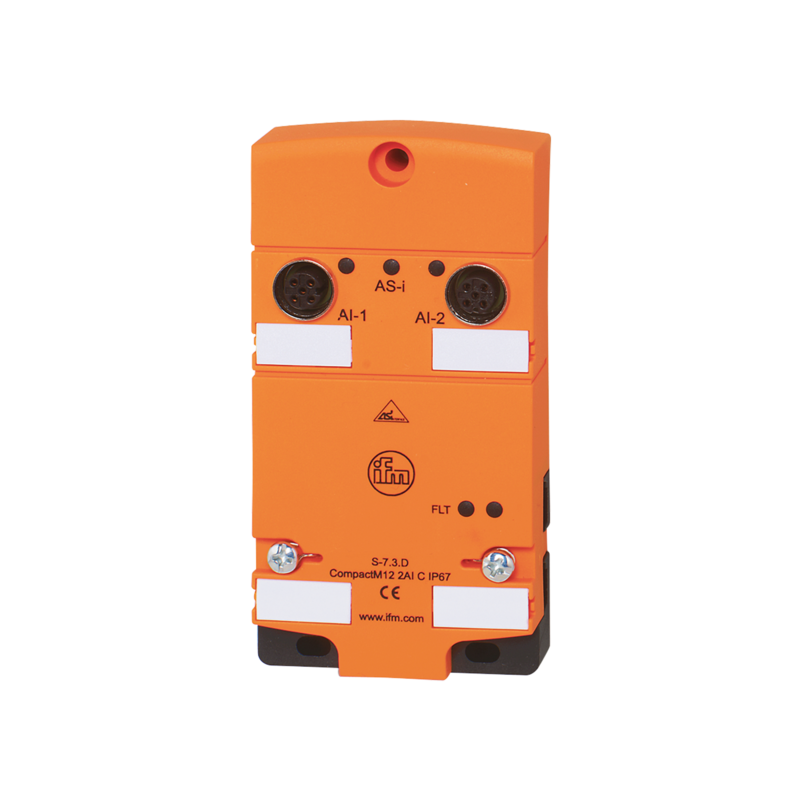

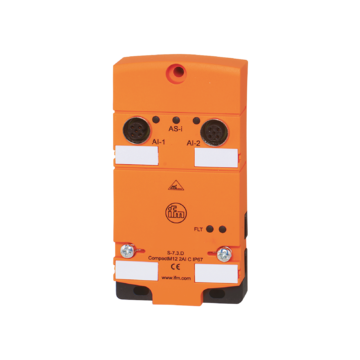

AC2402
Moduł AS-i CompactLine, Kabel płaski, -25...80, waga 275,5g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Łatwy montaż i podłączanie instalacji przewodowej
- Duża odporność na uderzenia i drgania dzięki pełnemu zalaniu masą kablową
- Wyraźnie widoczne, mocne diody LED wskazujące pracę, funkcję i błąd
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
- Wytrzymałe konektory M12 do podłączania czujników i aktuatorów
| Aplikacja | ||
|---|---|---|
| Aplikacja | montaż obiektowy | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 250 | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść analogowych: 2 | |
| Wejścia | ||
| Maksymalna obciążalność wejść łącznie [mA] | 200 | |
| Liczba wejść analogowych | 2; (Anschluss von 2- und 3-Draht-Sensoren) | |
| Wejście analogowe (prądowe) [mA] | 4...20 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -25...80 | |
| Maks. wilgotność względna powietrza [%] | 90; (bez kondensacji) | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Ochrona | IP 67; (gdy używane są kable płaskie E7400x / E7401x) | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-2 | ||
| EN 62026-2 | ||
| EN 50581 | ||
| MTTF [lata] | 167 | |
| Dopuszczenie UL | ||
| Zasilanie | Class 2 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.11; 3.0 | |
| Adresowanie AS-i | możliwe adresowanie poprzez IR | |
| Rozszerzony tryb adresowania | nie | |
| AS-i profil | S-7.3.D | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | 3.D | |
| Certyfikat AS-i | 99101 | |
| Dane mechaniczne | ||
| Waga [g] | 275,5 | |
| Typ montażu | bezpośrednie podłączenie do płaskiego kabla AS-i | |
| Materiał | PA; Gniazdo: stal nierdzewna (1.4404 / 316L); wkładki gwintowane w dolnej części: stal nierdzewna (1.4404 / 316L); śruby w dolnej części: stal nierdzewna (1.4578 / 316Cu); Styki nakłuwające: CuSn6 niklowane i cynowane | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | LED, kolor zielony Napięcie AS-i | |
| Błąd | LED, kolor czerwony | |
| Funkcja | LED, kolor żółty Kanały AI1, AI2 | |
| Połączenie elektryczne | ||
| Podłączenie modułu | Kabel płaski | |
| Akcesoria | ||
| Akcesoria (opcjonalne) | Osłona: M12, E73004 Tulejki ze stali nierdzewnej, do montażu w przypadku dużego obciążenia mechanicznego, E70402 |
|
| Uwagi | ||
| Uwagi | Kiedy aktuatory sa zasilane jedynie przez sieć AS-i obciążenie nie może przekroczyć 200 mA. Pomiędzy czujnikiem a siecią ASi istnieje połączenie elektryczne. Modułł zasilany jest wyłącznie poprzez żółty kabel AS-i |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Konektor: M12; kodowanie: A | ||
